7
Instructions concernant la programmation de la communica‐
tion
7.1 Raccord de sortie Alimentation électrique (PWR)
7.2 Connexions bus de communication RS485
Instructions concernant la programmation de la communication
Si nécessaire, vous pouvez utiliser des sondes de chlore ou de
brome nécessitant une alimentation électrique externe.

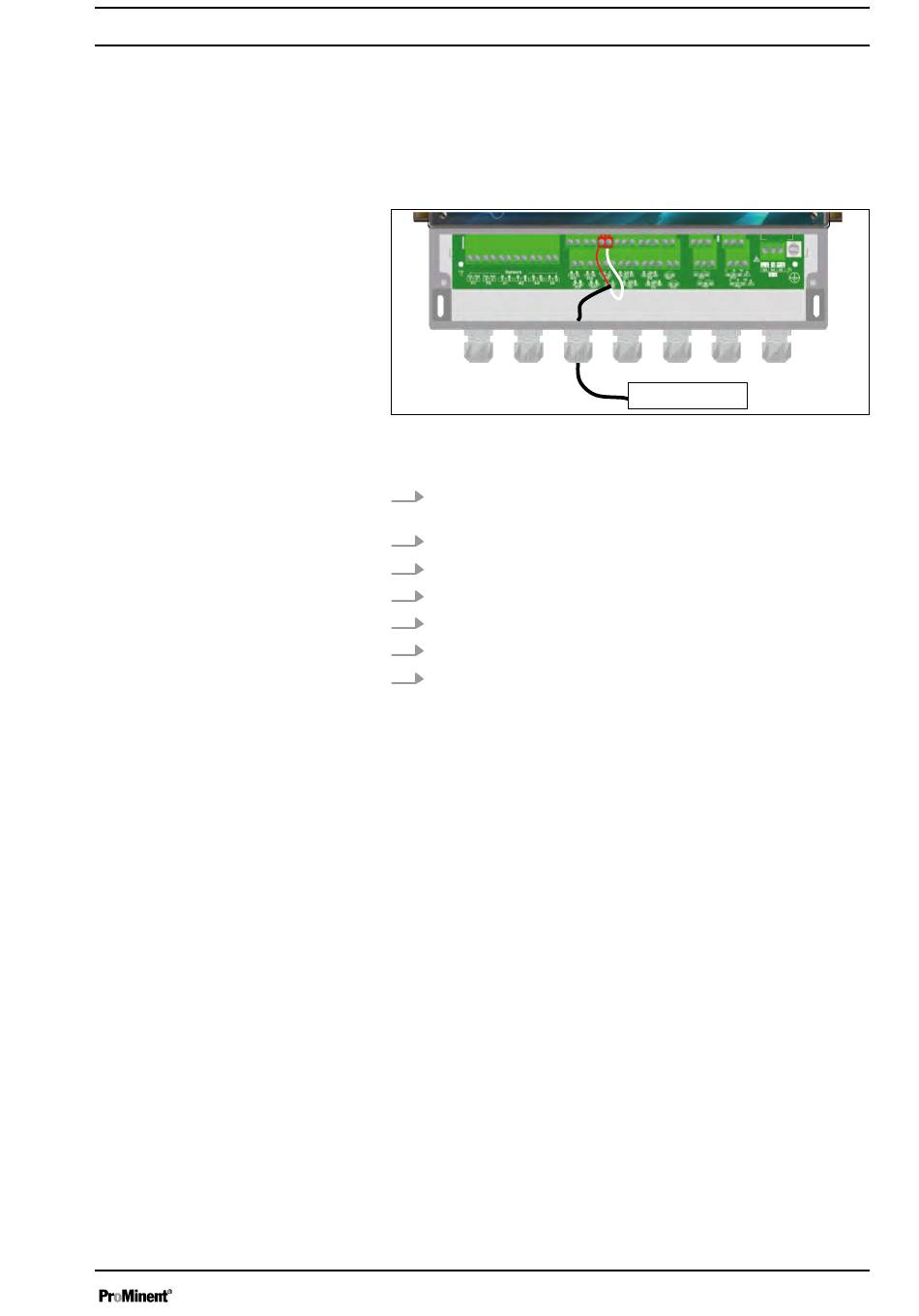

Fig. 54 : Raccord de sortie Alimentation électrique (PWR)
1
Équipement DWR
1.
Utilisez un câble à 2 fils dans une exécution adaptée à la ten‐
sion et à l'intensité.
2.
Retirez la gaine de protection du câble.
3.
Isolez les fils sur une longueur de 7 mm.
4.
Acheminez le câble à travers le presse-étoupe.
5.
Raccordez le fil (plus) au bloc de raccordement (+12 V) 17.
6.
Raccordez le fil (moins) au bloc de raccordement (C) 18.
7.
Resserrez le presse-étoupe pour assurer l'étanchéité.
L'appareil dispose d'un port de communication RS485 pour le rac‐
cordement à un ordinateur. L'ordinateur doit être équipé d'un port
485 et d'un logiciel de communication pour l'enregistrement des
valeurs de mesure, des alarmes et des différents états de l'appa‐
reil.
1
A3018
59
