4.3.1 Montage mural
Pensez à éteindre le régulateur avant d'effectuer
l'installation et de réaliser les branchements électri‐
ques.
La condition pour assurer un indice de protection
IP65 est que le cache des bornes et le couvercle
transparent du régulateur soient fermés et que les
passages de câbles soient bien adaptés au dia‐
mètre des câbles et soient convenablement
fermés.
1.
Percez 3 orifices de 5 mm de Ø conformément au schéma ci-
après.

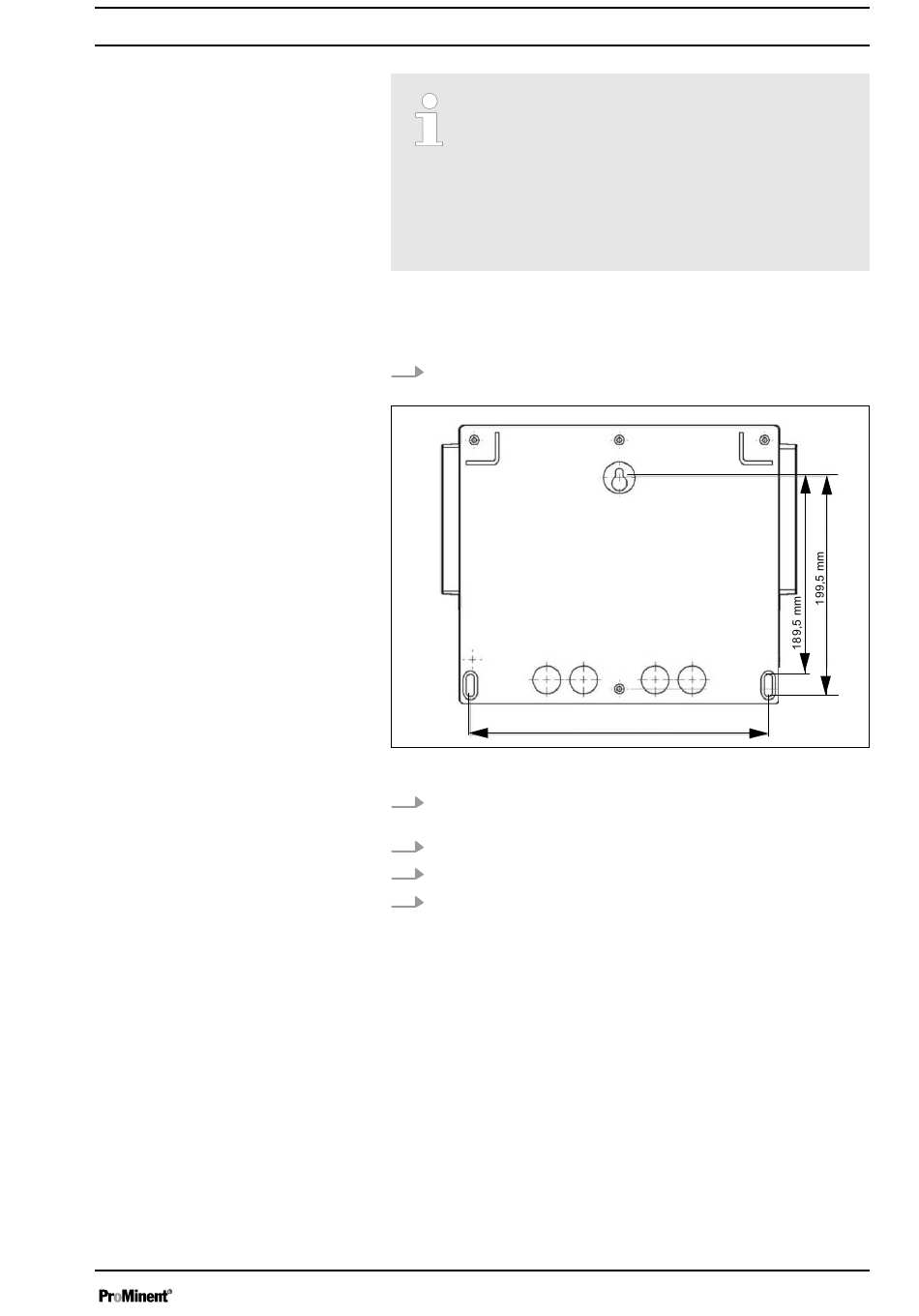

Fig. 3 : Le dessin n'est pas à l'échelle !
2.
Vissez d'abord la vis du haut sans toutefois la serrer complè‐
tement.
3.
Vissez les vis du bas et serrez-les à fond.
4.
Serrez ensuite fermement la vis supérieure.
5.
Vérifiez que l'ensemble est fixé convenablement et bien droit
sur le mur avec un niveau à bulle.
Installation et montage
242 mm
A2986
17
