ProMinent Splash Control Pro 2 Manuel De Montage Et De Service page 30
Régulateur pour piscines
Table des Matières
Installation et montage
Sortie
AO1
AO2
AO3
AO4
30

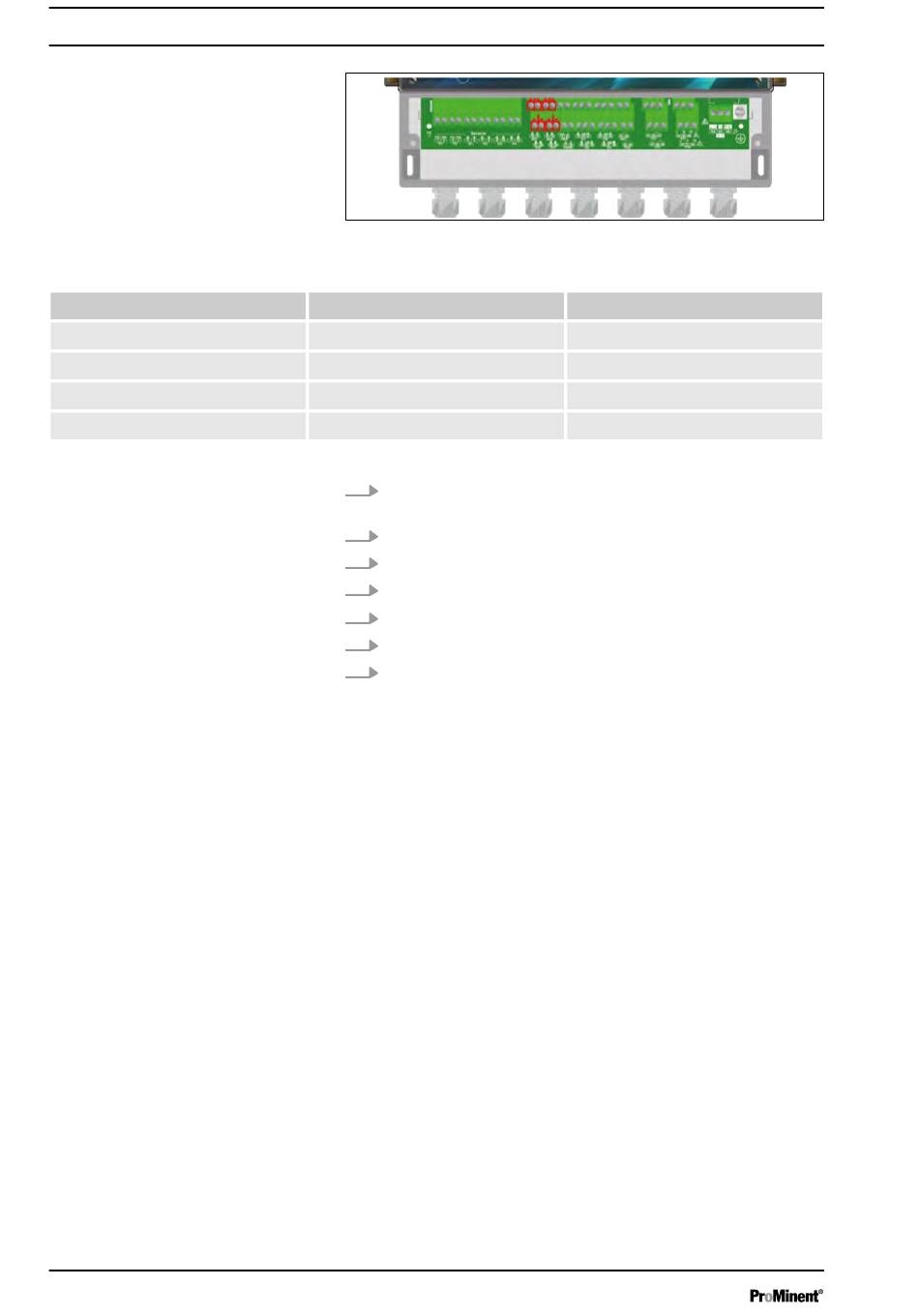

Fig. 26 : Raccords de sortie 4 ... 20 mA (AO1 ... AO4)
Fil, positif
13
27
15
29
Affectation :
Ä plus d'informations à la page 29
1.
Utilisez un câble à 2 fils dans une exécution adaptée à la ten‐
sion et à l'intensité.
2.
Retirez la gaine de protection du câble.
3.
Isolez les fils sur une longueur de 7 mm.
4.
Acheminez le câble à travers le presse-étoupe.
5.
Raccordez le fil (plus) au bloc de raccordement.
6.
Raccordez le fil (moins) au bloc de raccordement.
7.
Resserrez le presse-étoupe pour assurer l'étanchéité.
Fil, négatif
14
28
16
30
