4.3.2 Ouvrir / fermer le couvercle transparent
4.3.3 Ouvrir / fermer le cache des bornes
18
Pour assurer l'indice de protection IP65, vous devez fermer le cou‐
vercle transparent après utilisation, étant entendu que la qualité du
joint d'obturation doit être garantie. Le couvercle transparent dis‐
pose d'un système de fermeture à verrouillage automatique
lorsque la manipulation est exécutée correctement.

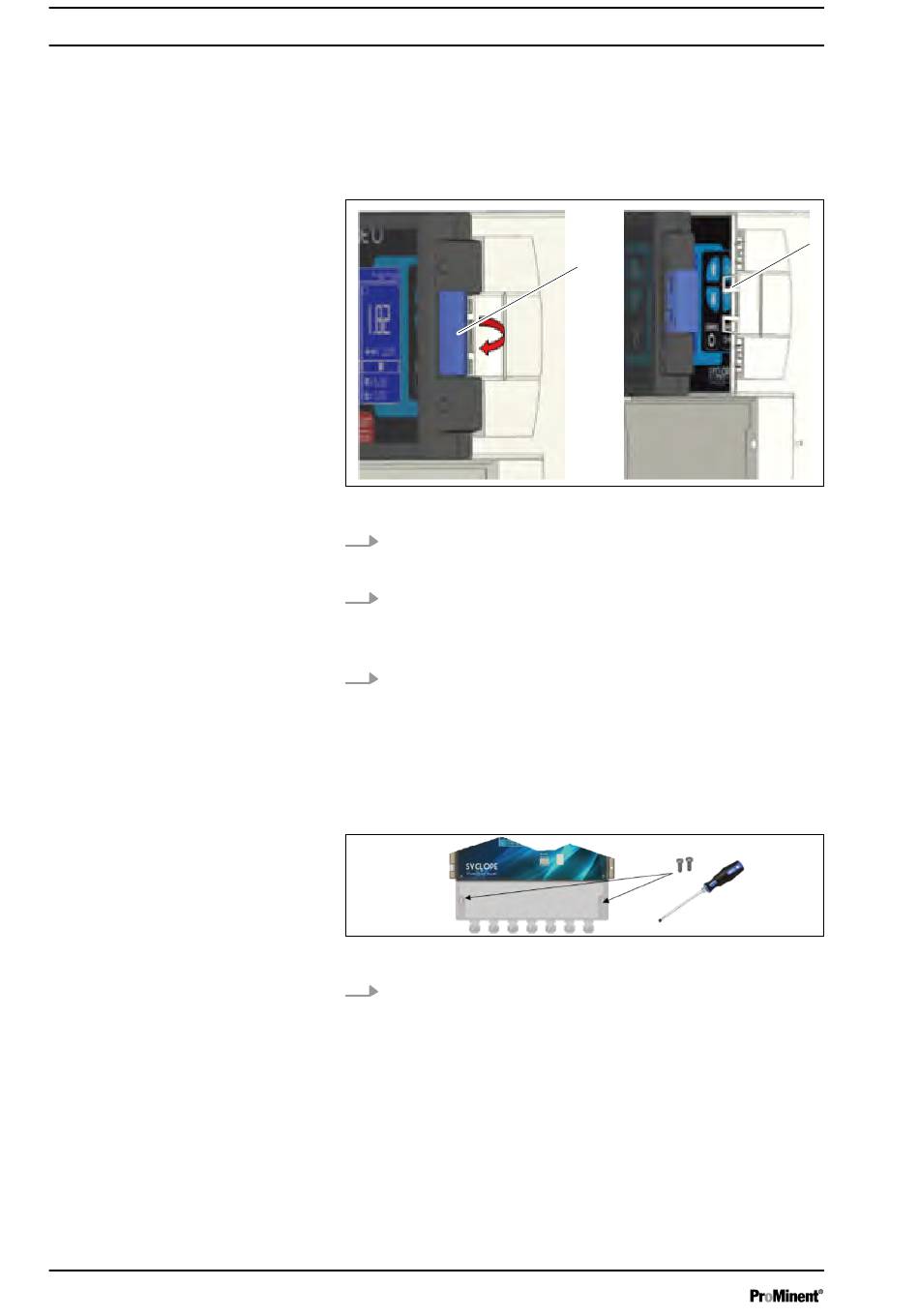

Fig. 4 : Ouvrir / fermer le couvercle transparent
1.
Soulevez la fermeture (1) et tirez-la vers vous.
ð Le couvercle transparent est ouvert.
2.
Introduisez le couvercle transparent avec la fermeture dans
les tourillons de verrouillage (2) du boîtier. Appuyez sur le
couvercle transparent avec le plat de la main jusqu'à ce que
la fermeture se verrouille.
3.
Le couvercle transparent est maintenant verrouillé.
Pour assurer l'indice de protection IP65, vous devez fermer le
cache des bornes transparent après utilisation, étant entendu que
la qualité du joint d'obturation doit être garantie. .
Fig. 5 : Ouvrir / fermer le cache des bornes
Utilisez un tournevis approprié pour desserrer les 2 vis de
fixation et ouvrir le cache des bornes.
1
2
A2993
A2994
