4.3.7 Raccords des entrées de mesure
Tab. 2 : La définition des sondes prises en charge est la suivante (pH) :
pH (entrée Pl1 ou Pl2)
(*) : L'échelle du client peut être définie entre -1 ... 15 pH.
Tab. 3 : La définition des sondes prises en charge est la suivante (redox) :
Valeur redox (entrée Pl1 ou Pl2)
(*) : L'échelle du client peut être définie entre -1 000 ... 1 000 mV.
Branchement des sondes
Branchement de la sonde sur Pl1 :
Branchement de la sonde sur Pl2 :
L'appareil dispose de 10 entrées :
2 entrées Pl1 & Pl2 potentiométriques pour les sondes pH et
n
redox,
2 entrées AI1 & AI2 4 ... 20 mA, isolées, pour la mesure de la
n
température, du chlore ou du brome,
2 entrées AI3 & AI4 4 ... 20 mA, non isolées, pour la mesure de
n
la température, du chlore ou du brome,
4 entrées DI1 ... DI4, numériques, pour sonde.
n

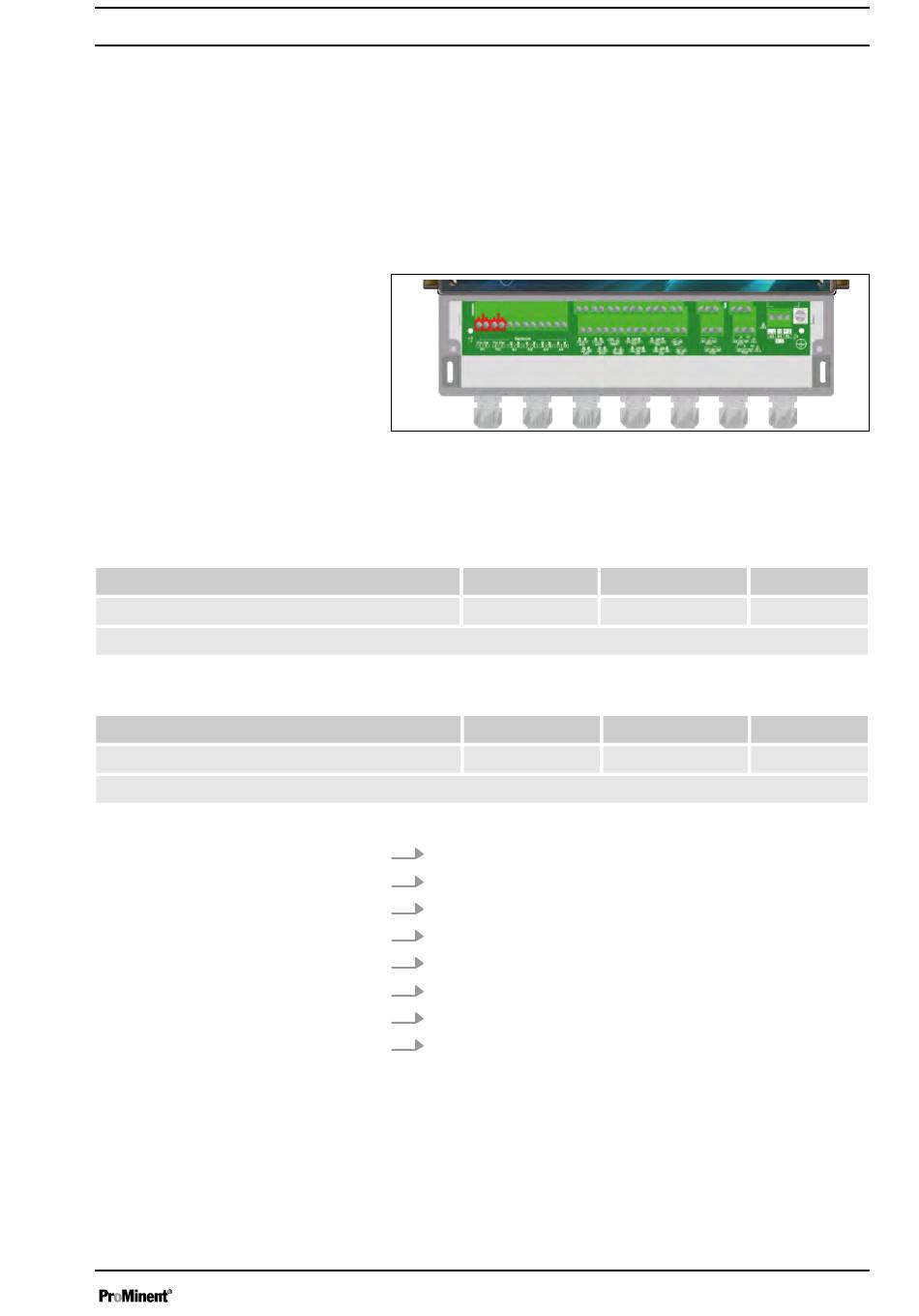

Fig. 9 : a) Entrées potentiométriques Pl1 & Pl2
Le régulateur dispose de deux entrées potentiométriques, aux‐
quelles peut être raccordée une sonde pH ou redox.
pH 1...12
-•
0...1 000 mV
-•
1.
utilisez un câble coaxial.
2.
Raccordez le fil du câble au raccord Pot (1).
3.
Raccordez le blindage au raccord Ref (2).
4.
Resserrez le presse-étoupe pour assurer l'étanchéité.
5.
utilisez un câble coaxial.
6.
Raccordez le fil du câble au raccord Pot (3).
7.
Raccordez le blindage au raccord Ref (4).
8.
Resserrez le presse-étoupe pour assurer l'étanchéité.
Installation et montage
pH 0...14
Client*
-•
-•
+/- 1 000 mV
Client*
-•
-•
A2998
21
