Installation et montage
4.3.6 Alimentation électrique primaire
20

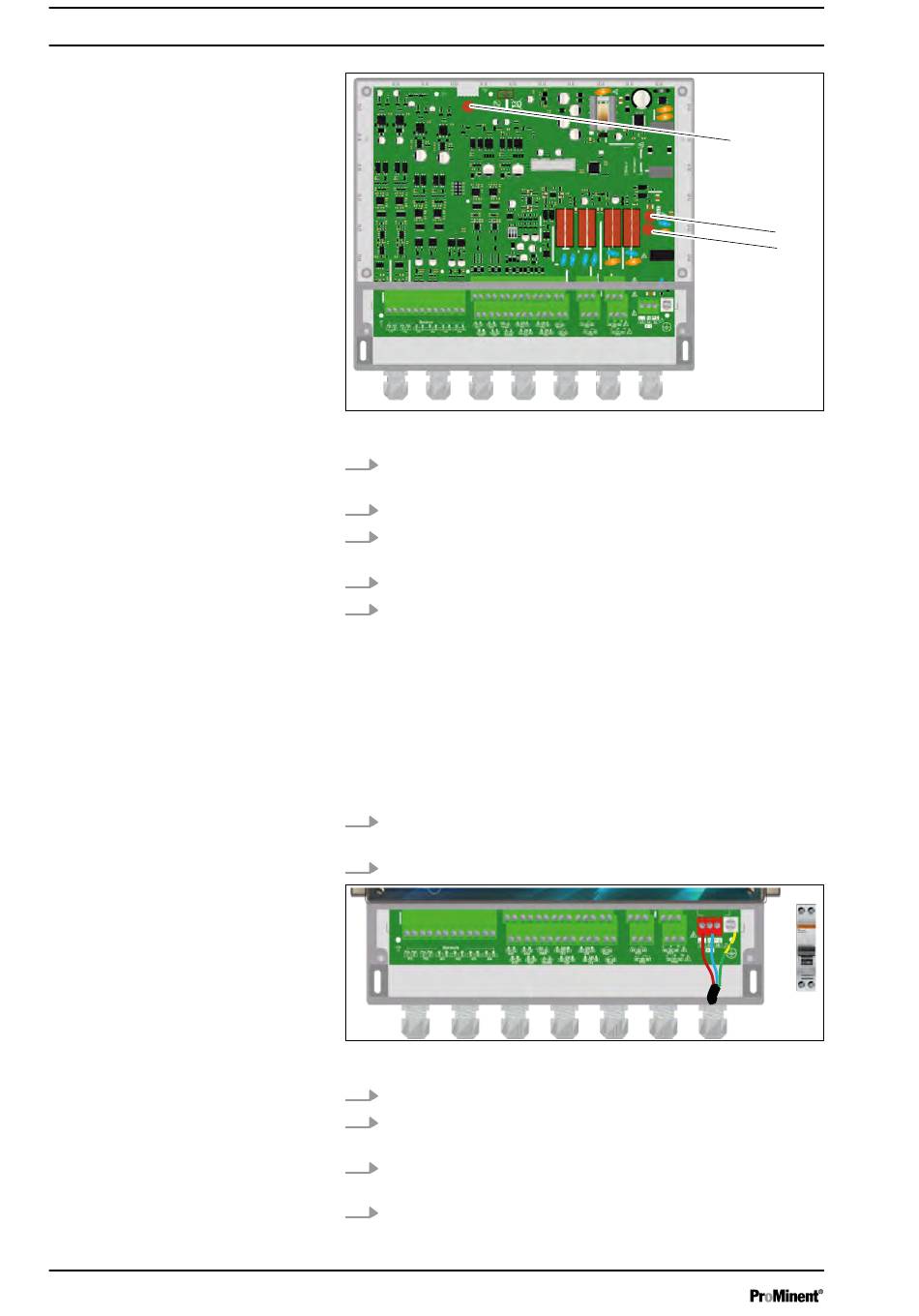

Fig. 7 : Fusible (F1 ou F2)
5.
Cherchez le fusible (F1 ou F2) à changer sur la platine infé‐
rieure.
6.
Retirez le fusible à changer.
7.
Insérez un nouveau fusible aux caractéristiques de puis‐
sance correctes.
8.
Raccordez à nouveau le câble plat de liaison.
9.
Fixez les 4 vis à l'aide d'un tournevis approprié.
L'appareil dispose d'un bloc d'alimentation à large spectre. L'appa‐
reil peut être utilisé avec un courant alternatif entre 90 V ... 240V
50/60Hz.
L'appareil n'a pas de commutateur principal. L'appareil est directe‐
ment alimenté lorsqu'il est raccordé au réseau électrique.
1.
Utilisez un câble à 3 fils de 1,5 mm
cordement à l'alimentation électrique.
2.
Isolez les fils sur 7 mm.
Fig. 8 : Alimentation électrique primaire
3.
Acheminez le câble à travers un presse-étoupe adapté.
4.
Raccordez la phase à L1 et le conducteur neutre au N de la
borne principale X1.
5.
Branchez le fil de mise à la terre sur le boulon PL1 avec une
borne à œillet M4.
6.
Resserrez le presse-étoupe pour assurer l'étanchéité.
F5
F1
F2
A2996
2
de section pour le rac‐
A2997
