Remplacement du tube stroboscopique
RISQUE DE CHOC électrique : Le stroboscope et le
système de lumière DHI génère des tensions élevées.
Débrancher l'alimentation et attendre 5 minutes avant
d'ouvrir l'unité. Le non-respect de cette mise en garde
peut provoquer des blessures graves ou la mort.
ATTENTION
MANIPULER LES LAMPES STROBOSCOPIQUES AVEC
SOIN : Les lampes stroboscopiques deviennent assez
chauds pour vous brûler. Le toujours laisser ces
lampes refroidir avant de les manipuler. Les lampes
stroboscopiques sont également pressurisées et, en cas
de bris, des éclats de verre peuvent être projetés. Le
non-respect de cette mise en garde peut provoquer des
blessures.
Pour remplacer le tube stroboscopique :
1.
Déconnectez l'alimentation du circuit électrique.
2.
Attendez 5 minutes avant de retirer la lentille.
Retirez les deux vis extérieures de la lentille dans
la base.
3.
Retirez soigneusement le tube claqué; le mieux
est de lever les deux côtés en même temps. Voir
Figure 4.

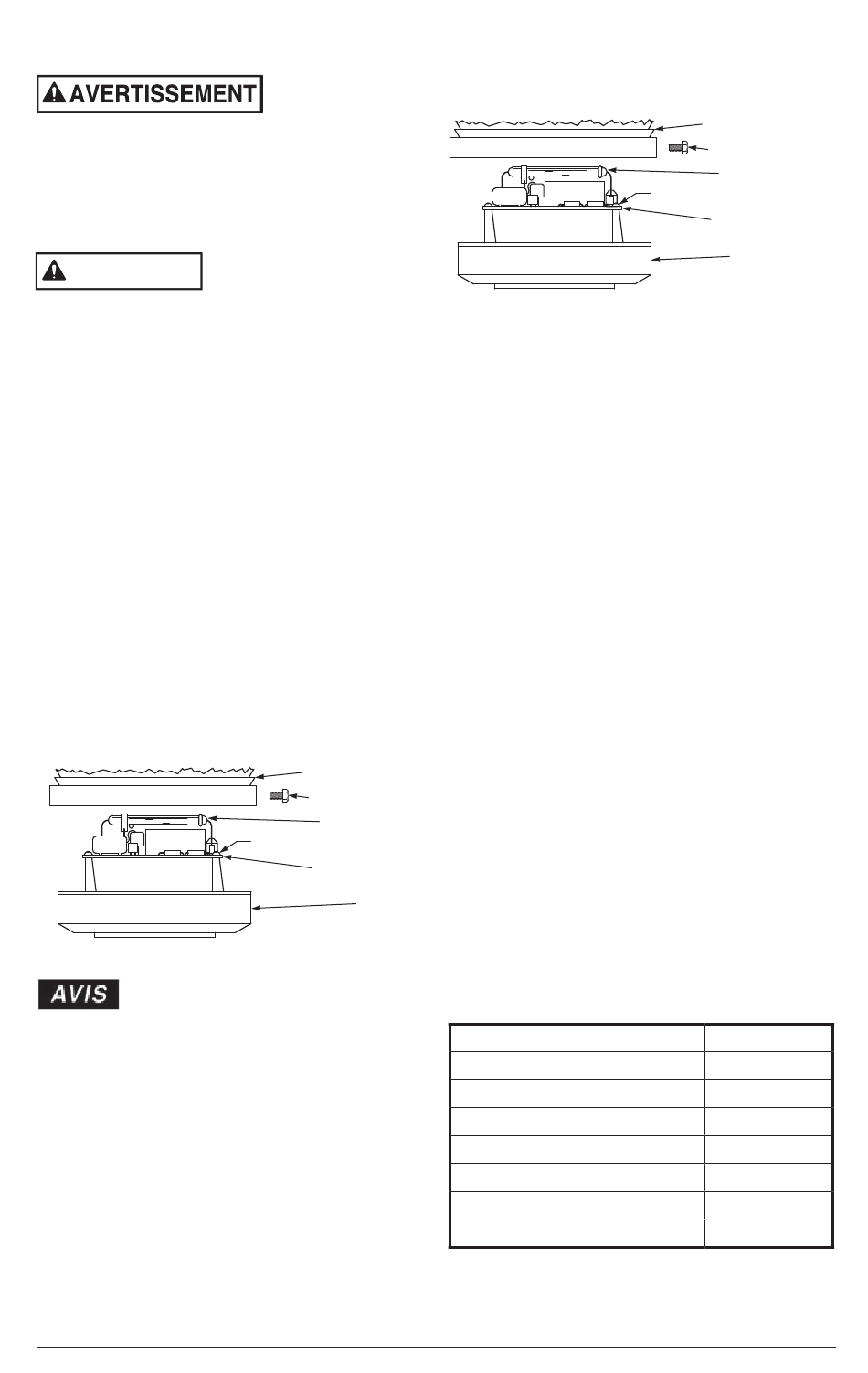

Figure 1 Remplacement du tube stroboscopique
NE PAS TOUCHER LA LAMPE À MAINS NUES : Des
dépôts d'huile sur la portion en verre de la lampe
stroboscopique peut causer une fêlure de la lampe
lors de son utilisation. En cas de doute quant à la
manipulation du verre avec ou sans gants, nettoyer
le verre à l'aide d'un chiffon doux et de l'alcool
isopropylique.
4.
Remettez en place le nouveau tube en s'assurant
que les trois broches entrent dans les connecteurs
de la carte. Appliquez une pression lentement sur
les extrémités du tube, de préférence sur les câbles
extérieurs lorsqu'on insère un nouveau tube.
Federal Signal signaling.fedsig.com
Dome (ote)
Vis de dome (2)
Tube
stroboscopique
Vis de fixation de catre (2)
Carte
stroboscopique
Base
290A2397-04B
5.
Remettez en place la lentille extérieur, réinstallez
les deux vis extérieures de la lentille et mettez la
tension pour vérifier le fonctionnement.
6.
Retirez soigneusement le tube claqué ; le mieux est
de lever les deux côtés en même temps.
Nettoyage de l'appareil
Pour conserver une émission lumineuse maximale, il faut
nettoyer l'appareil périodiquement. Utiliser uniquement
des agents nettoyants non-abrasifs et doux.
Maintenance et service
Assistance technique : Contactez notre équipe
d'assistance technique au +1 708-587-3587 ou
signalsupport@fedsig.com.
Service de réparation : Une autorisation de retour est
requise. Contactez votre distributeur agréé ou l'assistance
clientèle de Federal Signal. Les produits défectueux sous
garantie seront réparés ou remplacés à la discrétion de
Federal Signal.
Retours de produits : Les retours nécessitent une
autorisation de Federal Signal. Contactez votre
distributeur agréé pour plus d'informations sur notre
politique de retour ou pour demander un retour.
Commande de pièces de rechange
Consultez la fiche technique du produit en ligne pour une
liste mise à jour des pièces de rechange. Si le produit
nécessite une pièce qui n'est pas disponible à l'achat,
votre appareil doit être réparé ou remplacé.
Tableau 1 Replacement parts
Description
Tube
Ensemble de carte de tube, 12V
Ensemble de carte de tube, 24V
Dôme Fresnel, ambre
Dôme Fresnel, bleu
Dôme Fresnel, rouge
Dome Fresnel, vert
DOME
DOME SCREW (2)
STROBE TUBE
MOUNTING SCREW IN PCB (2)
STROBE CIRCUIT BOARD
DOME BASE
Nº de pièce
K149128A
K2001201A
K2001201A-01
K8263079A
K8263079A-01
K8263079A-02
K8263079A-03
3
