INSTALLATION DE LA MONTAGE ÎLOT
MISE EN GARDE
•
Pour déplacer et installer une hotte sans risquer de se
blesser, il faut être au moins deux personnes.
•
La hotte devrait être installée à un plafond fini.Avant
d'installer cet appareil, couper le courant au tableau
électrique.
•
Dévisser le fusible ou fermer le disjoncteur du circuit
avant de commencer à installer. Ne pas raccorder au
moyen d'une rallonge ou d'un adaptateur. Suivre les
indications du code électrique canadien ou celles du code
local et de la réglementation prépondérante..

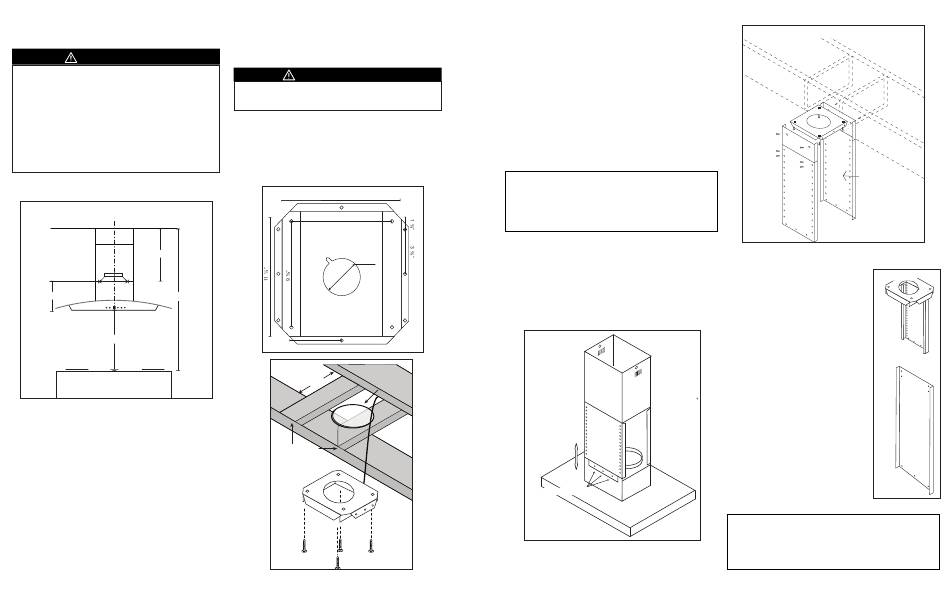

Mesurer la Hauteur de l'Installation
Figure 3.
C/L
D
Boîte Supérieure
de Soufflante
B
C
Partie Inférieure de la
Hotte
A
Déterminez la distance requise entre le plafond et le haut de la
boîte de soufflage (D) en fonction de la hauteur du plafond (C), de
la hauteur souhaitée de la hotte au-dessus de la cuisinière (A) et de
la hauteur de l'appareil (B) :
D = C - A - B
La hauteur D est la hauteur d'installation du support de fixation (figure
3). Si la hauteur d'installation D est inférieure à 22 po, il faudra peut-
être couper le support de fixation et les couvercles des conduits. Les
couvercles des conduits nécessitent une coupe nette et doivent être
coupés depuis l' e xtrémité inférieure pour les pièces d'intérieur et
d' e xtérieur. Pour un dégagement optimal, la hauteur d'installation
minimale devrait être de 30 po au-dessus de la surface de cuisson.
10
Installation de la Hotte Montage Cyclone - Français
Installation de la Fixation au Plafond
AVERTISSEMENT
•
Suivre les indications du code électrique canadien ou
celles du code local et de la réglementation prépondérante.
1.
Modifiez la structure du plafond à l' e ndroit où la hotte doit être
installée. Installez une armature transversale de 2 x 4 entre les
solives de plafond en fonction de la dimension des supports
de fixation pour le plafond (Figure 4). La charpente doit être
dimensionnée pour supporter le poids total de la hotte.
Figure 4.
10 ½"
8 ¾"
ø 6 ¾"
4 ⅜"
Figure 5.
Solives de Plafond
Conduits Circulaires
de 6 po
Armature
Support de
Fixation au
Plafond
2.
Effectuez la finition de la surface du plafond. Veillez à marquer
l' e mplacement des solives et de l'armature. Faites passer le
câblage dans le plafond fini.
3.
Positionnez la plaque de montage au plafond de manière à ce
que l'un des côtés ayant trois trous à vis soit tourné vers l'avant
de la hotte. Fixez la plaque de montage au plafond à l'aide
des quatre vis à bois. Veillez à ce que les vis soient enfoncées
jusqu'au centre des planches pour assurer une solidité
maximale. Assemblez les deux supports latéraux au support
de fixation du plafond à l'aide de six vis de fixation (trois par
support) (Figures 5 et 6).
4.
Utilisez huit vis pour fixer les supports inférieurs aux supports
supérieurs. Déterminez la hauteur des supports inférieurs en
fonction de la hauteur D du support de fixation.
Remarque: Plafonds de 10 pi
Pour le modèle SI520, utilisez les supports de fixation et les
couvercles de conduit fournis. Pour tous les autres modèles,
les supports de fixation étendus et les couvercles de conduits
optionnels doivent être commandés.
Installation de la Hotte d'Îlot
1.
Retirez les filtres de la hotte; attachez l'adaptateur/le volet à la
partie supérieure de la hotte.
2.
Mesurez la longueur requise de conduit en métal depuis
l'adaptateur/le volet au conduit faisant saillie au plafond.
Connectez cette section du conduit à l'adaptateur/au volet et
sceller le joint à l'aide de ruban adhésif en aluminium.
Figure 7.
Vis de Fixation
Figure 6.
Mounting Bracket
3.
Faites glisser les conduits de fumée
Figure 8.
inférieur et supérieur sur le support de
fixation installé et demandez à une autre
personne de le retenir au plafond.
4.
Attachez la hotte au support de fixation
à l'aide de six vis (trois de chaque côté)
(Figure 7).
5.
Faites glisser les conduits de fumée
inférieur et supérieur vers le bas sur la
partie supérieure de la hotte. Installez le
branchement électrique et brancher le
conduit au conduit en saillie du plafond.
Scellez les joints à l'aide de ruban à
conduits.
6.
Allumez la hotte et vérifiez si des fuites
sont présentes autour du ruban à conduits.
7.
Faites glisser soigneusement le conduit
de fumée supérieur (interne) jusqu'au
plafond et fixez-le à la plaque de montage
des deux côtés.
8.
Remettez les filtres dans la hotte; retirez
le film de protection en plastique qui
recouvre les conduits de fumée et la hotte.
Remarque: sur certains modèles, on peut se servir du cadre-
support en L (Figure 8). Les procédures d'installation sont les
mêmes, sauf que la hotte est installée sur un côté. Au besoin,
utilisez un fil ajustable de l'autre côté pour garder la hotte de
niveau.
Installation de la Hotte Montage Cyclone - Français
11
