INSTALLATION DE LA MONTAGE MURAL
Installation de la Hotte en Dais
1.
En mesurant la distance entre le dessus de la cuisinière et le
dessous de la hotte, utilisez un niveau pour tracer la ligne A (à une
distance d'au moins 28 po du dessus de la surface de cuisson pour
les cuisinières électriques ou 30 po pour les cuisinières à gaz).
2.
Mesurez et tracez la ligne de centre C/L.
3.
Utilisez le ventilateur de la hotte comme gabarit afin de
déterminer la position des vis de montage. Assurez-vous que le
dessous de la hotte demeure centré et de niveau sur la ligne A.
Marquez la position des deux vis de montage (Figure 1).
Important : La distance minimale entre le haut du clapet de la
hotte et le bas du conduit dépassant du mur est de 7,6 cm (3 po).
4.
Fixez la hotte, si possible sur des montants, à l'aide de deux vis de
montage vissées aux emplacements marqués d'un X. Ne serrez
pas complètement les vis.
5.
Si vous ne disposez pas de montants, vous devrez construire
un cadrage de bois au même niveau que les montants du mur.
Le cadrage en bois devrait avoir une épaisseur minimale de 1,3
cm (0,5 po) et une hauteur minimale de 7,6 cm (3 po). Fixez
le cadrage en bois aux montants du mur pour une installation
sécuritaire. Assurez-vous que la hauteur du cadrage permet au
ventilateur de la hotte d' ê tre fixé au bloc de bois (Figure 2).
MISE EN GARDE
•
Si vous ne disposez pas de montant, des blocs de bois devront
être ajoutés derrière la cloison sèche. Des ancrages au mur
pourraient aussi être utilisés. Veuillez vérifier le code du
bâtiment de votre région.
AVERTISSEMENT
•
Veillez à ne pas endommager le câblage électrique et les autres
équipements cachés lorsque vous coupez ou percez un mur.
6.
Centrez le support de fixation du caisson supérieur sur la ligne de
centre et installez-le au ras du plafond en perçant des avant-trous
et en utilisant des petites pièces d'ancrage fournies (Figure 3).
7.
Si ce n' e st déjà fait, installez le connecteur rond de 15,2 cm (6 po)
de diamètre.
8.
Retirez les filtres de la hotte.
9.
Accrochez la hotte aux vis et serrez ces dernières à la main. Si
cela est possible, utilisez des vis supplémentaires pour fixer plus
solidement la hotte au mur à partir de l'intérieur de cette dernière.
10. Installez le conduit d'un diamètre de 15,2 cm (6 po) par-dessus
le connecteur, puis branchez-le au conduit de ventilation du mur
ou du plafond. Utilisez du ruban adhésif en aluminium pour
sceller le joint.
11. Installez la connexion électrique. Mettez la hotte en marche et
vérifiez qu'il n'y a pas de fuite au niveau du ruban adhésif.
12. Placez les couvercles de conduits télescopiques sur la hotte, puis
tirez le couvercle de conduit intérieur supérieur vers le haut et
fixez-le à la patte de fixation du couvercle de conduit.
13. Réinstallez les filtres de la hotte. Retirez le film protecteur en
plastique qui recouvre les couvercles de conduits et la hotte.
8
Installation de la Hotte Montage Cyclone - Français
MISE EN GARDE
•
Au moins deux installateurs sont requis en raison du
poids et de la taille de la hotte.
•
La hotte devrait être installée à un plafond fini.
•
Tous les travaux électriques doivent être effectués par un
électricien qualifié, conformément à toutes les normes et
à tous les codes de construction applicables. La hotte de
cuisine doit être adéquatement mise à la terre.

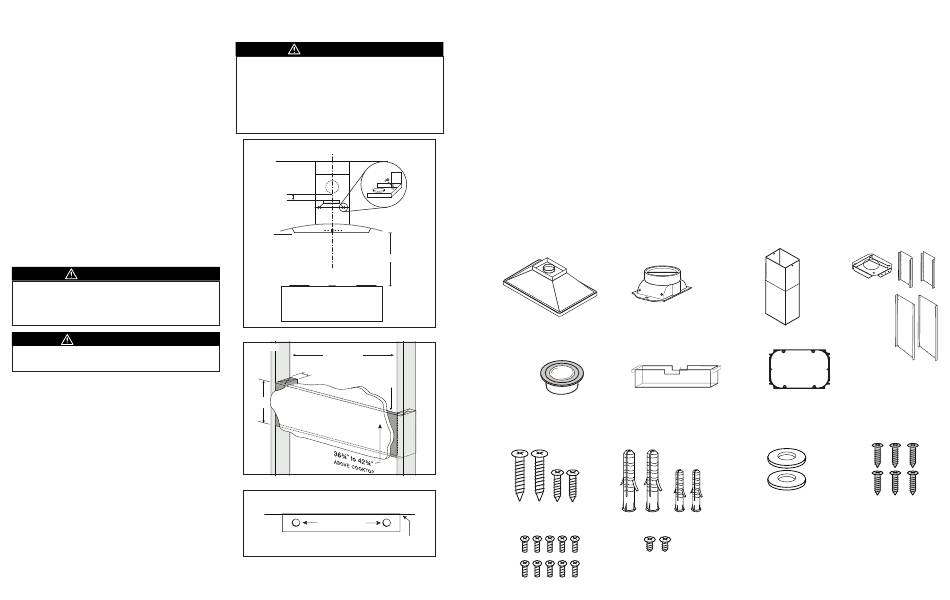

Figure 1.
C/L
Min. 3"
A
Min. 28-30"
Figure 2.
Wall Studs
Min. 1 ½"
Framing Behind
Drywall
Min . 3"
Figure 3.
Mur
Emplacements
des vis
Support de fixation
contre le mur
VEUILLEZ VOUS REPORTER AUX SPÉCIFICATIONS DE VOTRE MODÈLE AUX PAGES 13 À 37
INSTALLATION DE LA MONTAGE ÎLOT - OUTILS ET MATÉRIAUX
NÉCESSAIRES
•
Perceuse électrique ous tournevis à cliquet
•
Mèche de ½ po percer des trous d' é coulement de
guidage
•
Mèche de 1 ¼ po versez percer non trou d' Accès
au câblage électrique (le cas échéant)
•
Tournevis cruciforme #2
•
Tournevis plat
•
Pince à dénuder ou coupe-fil
INSTALLATION DE LA MONTAGE ÎLOT - PIÈCES FOURNIES
1 × Hotte
1 × Adaptateur Rond
(peut être déjà installé)
2 or 4 × Lumière DEL
1 × Godet à Huile
(12V, 1.5W)
*L'ampoule et la douille peuvent changer.
MATÉRIEL DE FIXATION
4 × Vis pour Volet
2 × Pièces d'Ancrage de Cloison Sèche
(Long et Moyen)
(Long et Moyen)
10 × Vis pour Cheminée
SEULEMENT SI520
Supérieure
2 × Vis pour Cheminée Inférieure
•
Ruban à mesurer ous règle et crayon
•
Capuchons de connexion, ruban isolant
•
Fournitures électriques pour le câblage
•
Feuille d' aluminium autocollante ous ruban
adhésif en toile
•
Montant de cloison sèche
•
Marteau
•
Niveau
1 × Conduit de Fumée
3 × Support de Fixation
(Supérieure and Inférieure )
(Côté Supérieur Extensible)
1 × Couvercle de Volet en Plastique
2 × Rondelles
6 × Vis pour Volet
Installation de la Hotte Montage Cyclone - Français
9
