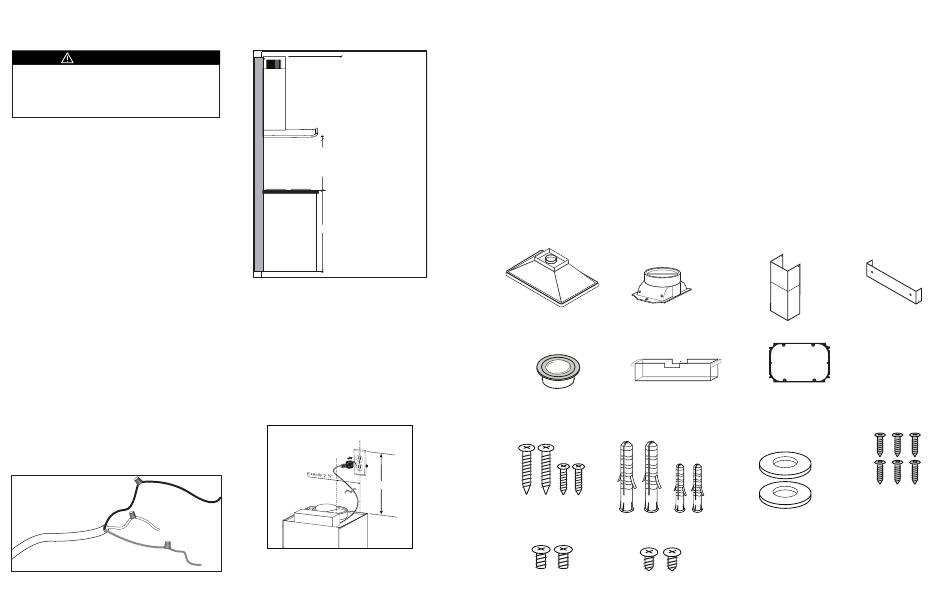

HAUTEUR ET DÉGAGEMENT
AVERTISSEMENT
•
La hotte devrait être installée de façon à ce qu'il y ait une
distance d'au moins 71 cm (28 po) entre le dessous de la
hotte et le dessus de la surface de cuisson. Dans le cas où
la hotte serait jumelée à une cuisinière à gaz, cette distance
devrait être de 76 cm (30 po).
Ne pas couper de poutre ou de montant inutilement. S'il faut
couper, remplacer la pièce par un cadre de support adéquat.
Installer la LA hotte au moins 28", au plus 36" au-dessus du plan
de travail. Avant de commencer à percer ou découper, s'assurer
que le mur ou le plafond auront l' e space nécessaire au conduit de
ventilation.
Vérifier la hauteur du plafond et la hauteur maximale possible de la
hotte avant de choisir un appareil.
La hauteur précise de la hotte est une affaire de goût. Le plus la
hotte sera près de la surface de cuisson, le plus elle sera efficace; le
mieux elle pourra aspirer les odeurs, les graisses et la fumée
BRANCHEMENT ÉLECTRIQUE
Cet appareil requiert une alimentation électrique de 120 V/60 Hz et doit être relié à un circuit de dérivation adéquatement mis à
la terre.
Mise à la Terre Électrique
Cet appareil doit être mis à la terre.
Cet appareil est équipé d'un cordon muni d'un fil de mise à la terre
ou d'une fiche munie d'un contact de terre. Le fil de mise à la terre
doit être correctement relié à la boîte de jonction ou la fiche doit
être branchée à une prise de courant bien installée et mise à la terre.
1.
Joignez le fil de terre du câble d'alimentation au fil de terre vert
fourni avec la hotte.
2.
Reliez le câble d'alimentation noir et le fil noir fourni avec la
hotte.
3.
Reliez le fil neutre blanc et le fil blanc fourni avec la hotte.
Noir: Alimentation
Blanc: Neutre
Vert: Terre
6
Installation de la Hotte Montage Cyclone - Français
Min:
Vitrocéramique/Électrique
28"
Gas
30"
Max:
36"
36"
Installez l' A limentation Électrique.
Positionner la sortie ou la boîte de jonction dans l' e space couvert par
le couvercle du conduit. Placez la sortie ou la boîte de jonction à
une distance maximum de 24 po, d' o ù le cordon sort de la hotte. Le
centre de la boîte de sortie ou de la jonction doit être placé à 2 ¾ po
du centre du futur emplacement de la hotte. Assurez-vous que cela
ne gêne pas la zone de montage ou avec le couvercle du conduit.
M ax . 36
"
VEUILLEZ VOUS REPORTER AUX SPÉCIFICATIONS DE VOTRE MODÈLE AUX PAGES 13 À 37
INSTALLATION À MONTAGE MURAL - OUTILS ET MATÉRIAUX
NÉCESSAIRES
•
Perceuse électrique ous tournevis à cliquet
•
Mèche de ½ po percer des trous d' é coulement de
guidage
•
Mèche de 1 ¼ po versez percer non trou d' Accès
au câblage électrique
•
Tournevis cruciforme
•
Tournevis plat
•
Pince à dénuder ou coupe-fil
INSTALLATION À MONTAGE MURAL - PIÈCES FOURNIES
1 × Hotte
1 × Adaptateur Rond
(peut être déjà installé)
2 × Lumière DEL
1 × Hodet à Huile
(12V, 1.5W)
*L'ampoule et la douille peuvent changer.
MATÉRIEL DE FIXATION
4 × Vis pour Volet
2 × Pièces d'Ancrage de Cloison Sèche
(Long et Moyen)
(Long et Moyen)
SC500, SC711, SC715 SEULEMENT
2 × Vis Pour Cheminée
Supérieure
2 × Vis Pour Cheminée Inférieure
•
Ruban à mesurer ous règle et crayon
•
Capuchons de connexion, ruban isolant
•
Fournitures électriques pour le câblage
•
Feuille d' aluminium autocollante ous ruban
adhésif en toile
•
Montant de cloison sèche
•
Marteau
•
Niveau
1 × Conduit de Fumée
1 × Support de Fixation
Supérieur
(Supérieure and Inférieure )
1 × Couvercle de Volet en Plastique
2 × Rondelles
6 × Vis pour Volet
Installation de la Hotte Montage Cyclone - Français
7
