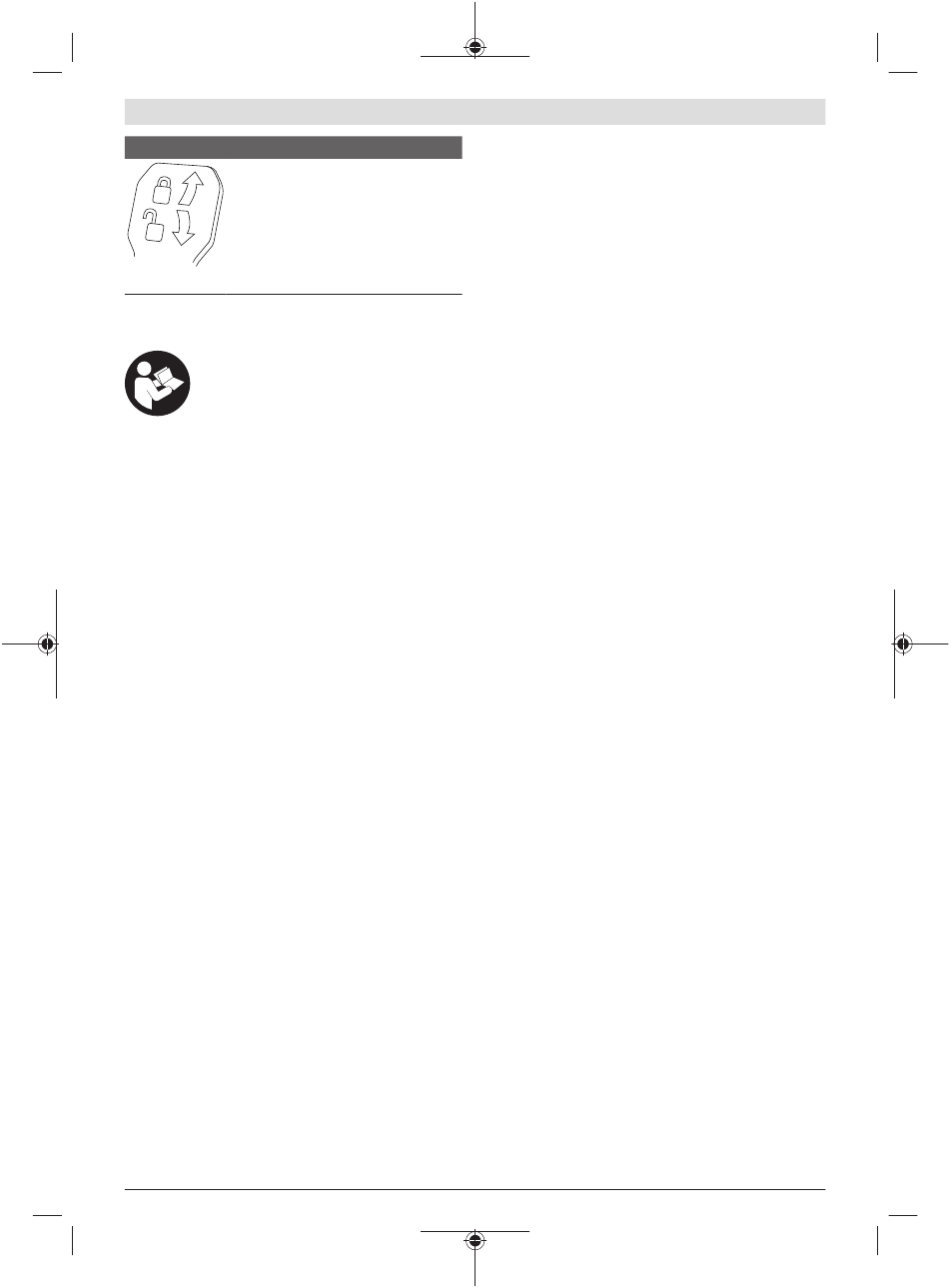

Simboliai ir jų reikšmės
Prispaudžiamoji svirtelė uždaryta:
Nustatytas prietaiso sverto įstrižo pjūvio
kampas vertikalioje plokštumoje yra už-
fiksuotas.
Prispaudžiamoji svirtelė atidaryta:
Galima nustatyti įstrižo pjūvio kampus
vertikalioje plokštumoje.
Gaminio ir savybių aprašas
Perskaitykite visas šias saugos nuorodas ir
reikalavimus. Nesilaikant saugos nuorodų ir
reikalavimų gali trenkti elektros smūgis, kilti
gaisras, galima smarkiai susižaloti ir sužaloti
kitus asmenis.
Prašome atkreipti dėmesį į paveikslėlius priekinėje naudoji-
mo instrukcijos dalyje.
Naudojimas pagal paskirtį
Šis elektrinis įrankis yra skirtas naudoti stacionariai, atlieka-
nt medienoje tiesius išilginius ir skersinius pjūvius. Įstrižo
pjūvio kampas horizontalioje plokštumoje gali būti nuo –52°
iki +60° o įstrižo pjūvio kampas vertikalioje plokštumoje nuo
47° (kairėje pusėje) iki 47° (dešinėje pusėje).
Elektrinio įrankio galia yra apskaičiuota kietajai ir minkštajai
medienai bei drožlių ir pluošto plokštėms pjauti.
Naudojant atitinkamus pjūklo diskus, galima pjauti aliuminio
profilius ir plastiką.
Pavaizduoti prietaiso elementai
Numeriais pažymėtus elektrinio įrankio elementus rasite šios
instrukcijos puslapiuose pateiktuose paveikslėliuose.
(1) Traukiamasis įtaisas
(2) Pjuvenų išmetimo anga
(3) Rankena prietaisui nešti
(4) Gylio ribotuvo reguliavimo varžtas
(5) Lazerio apsauginis gaubtelis
(6) Slydimo ratukas
(7) Įjungimo-išjungimo jungiklio įjungimo blokatorius
(8) Įjungimo-išjungimo jungiklis
(9) Rankena
(10) Apsauginis gaubtas
(11) Slankusis apsauginis gaubtas
(12) Pjūklelis
(13) Pjovimo stalo ilginamoji dalis
(14) Atraminis bėgelis
(15) Reguliuojamas atraminis bėgelis
(16) Pjovimo stalas
(17) Pjovimo stalo ilginamosios dalies prispaudžiamoji
svirtelė
Bosch Power Tools
(18) Įstrižo pjūvio kampo skalė (horizontalioje plokštu-
moje)
(19) Įstatomoji plokštelė
(20) Fiksuojamasis spaustuvas
(21) Fiksuojamoji rankenėlė įstrižo pjūvio kampui užfik-
suoti (horizontalioje plokštumoje)
(22) Prispaudžiamoji svirtelė įstrižo pjūvio kampui
nustatyti (horizontalioje plokštumoje)
(23) Apsauga nuo apvirtimo
Įstrižo pjūvio kampo žymeklis (horizontalioje
(24)
plokštumoje)
(25) Įpjovos standartiniam įstrižo pjūvio kampui (hori-
zontalioje plokštumoje)
(26) Montavimo kiaurymės
(27) Išėmos prietaisui nešti
(28) Veržtuvas
(29) Atrama standartiniam įstrižo pjūvio kampui 45°,
22,5° ir 33,9° (vertikalioje plokštumoje)
(30) Įstrižo pjūvio kampo skalė (vertikalioje plokštumo-
je)
(31) Kampo žymeklis dešiniajam įstrižo pjūvio kampo
diapazonui (vertikalioje plokštumoje)
(32) Gylio ribotuvas
(33) Traukiamojo įtaiso fiksuojamasis varžtas
(34) Šešiabriaunis raktas (5 mm)
(35) Kiaurymės veržtuvui
(36) Atrama vienodo ilgio ruošiniams
(37) Transportavimo apsauga
(38) Sūkių skaičiaus reguliatorius
(39) Įspėjamasis lazerio spindulio ženklas
(40) Lazerio įjungimo-išjungimo jungiklis (pjūvio lini-
joms žymėti)
(41) Prispaudžiamoji svirtelė įstrižo pjūvio kampui už-
fiksuoti (vertikalioje plokštumoje)
(42) Kampo žymeklis kairiajam įstrižo pjūvio kampo
diapazonui (vertikalioje plokštumoje)
(43) Drožlių nukreipimo įtaisas
(44) Atrama standartiniam įstrižo pjūvio kampui 0°
(vertikalioje plokštumoje)
(45) Suklio fiksatorius
(46) Varžtas su vidiniu šešiakampiu pjūklo diskui tvirtin-
ti
(47) Prispaudžiamoji jungė
(48) Lazerio spindulio išėjimo anga
(49) Vidinė prispaudžiamoji jungė
(50) SDS varžtas
(51) Reguliuojamo atraminio bėgelio fiksuojamasis
varžtas
(52) Srieginis strypas
