Les instructions de montage ci-dessous permettent de connecter LumiPLus Flexi au câble pour garantir l'étanchéité
dans la zone de connexions. Il est important de respecter les étapes suivantes :
1. S'assurer de l'absence de courant électrique avant toute manipulation de câble.
2. Placer le joint torique d'étanchéité.
3. Passer le câble dans l'ensemble du presse-étoupe.
4. Brancher le câble au point de lumière et fixer les deux vis.
5. Fixer le presse-étoupe au projecteur, en respectant la zone marquée. Puis fixer les trois vis.
6. Rentrer le caoutchouc du câble à l'intérieur de la zone de connexion pour visser ensuite le presse-étoupe avec une
clé (6Nw).
7. S'assurer que le câble soit bien fixé et qu'il ne sorte pas du presse-étoupe.
8. Une fois connecté, fixer le projecteur à la piscine (voir manuel d'installation de l'enjoliveur).

5. ENTRETIEN:

LumiPlusFlexi ne requiert pas d'entretien particulier, en cas de dysfonctionnement, veuillez contacter notre Service
Client.
IL EST INTERDIT D'ACCÉDER AU BOÎTIER INTÉRIEUR DU PROJECTEUR SOUS PEINE DE PERDRE TOUTE
GARANTIE DU PRODUIT.

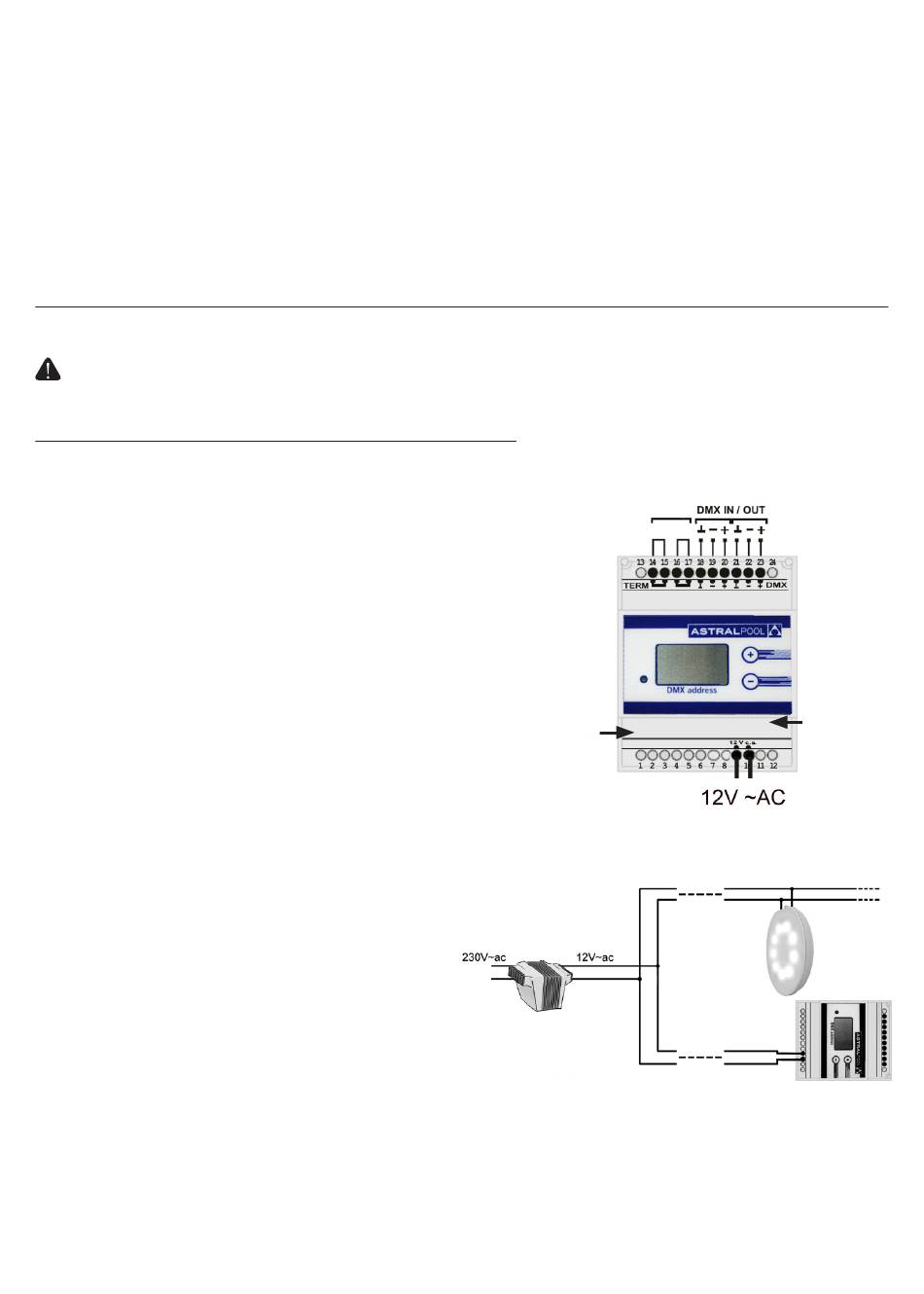

6. CONNEXIONS ELÉCTRIQUES:
Le projecteur LumiPlus Flexi est fourni avec un câble de 2 x 1
2
mm H07RN-F de 2,5 m de long. Si la longueur est insuffisante,
il est possible de remplacer le câble (voir page 24). Pour tout rem-
placement ou rallongement du câble d'origine, il est nécessaire
d'effectuer un calcul spécifique des sections pour chaque insta-
llation afin d'alimenter LumiPlus Flexi avec un courant de 12 V et
éviter toute chute de tension.
Ce projecteur a été conçu pour fonctionner uniquement par con-
trôle DMX et avec modulateur DMX d'AstralPool. Il ne fonctionne
avec aucun autre système de contrôle.
LumiPlus Flexi DMX utilise 3 canaux DMX, un pour chacune des
3 couleurs primaires (rouge, verte et bleue). La configuration de
l'adresse DMX se réalise depuis le modulateur. Pour assurer un
contrôle indépendant, chaque LumiPlus Flexi doit disposer de son
propre transformateur et de son propre modulateur. Et aux diffé-
rents modulateurs il faut assigner des canaux non superposés avec
les autres modulateurs.
Voir manuel du modulateur DMX code 41107 pour
obtenir toute l'information sur comment assigner des
adresses DMX.
Évitez d'installer les lignes d'alimentation de 12V ~AC
des LumiPlus Flexi et des modulateurs à proximité de
possibles interférences électriques d'autres signaux.
Il est nécessaire d'installer un modulateur pour chacun
des transformateurs existants dans l'installation.
Dans une installation aux grandes longueurs de ligne
d'alimentation, il est préférable de rallonger la ligne de
230 V~AC et d'installer les transformateurs prés des
projecteurs et, si besoin est, de rallonger la ligne de 12
V ~AC vers le modulateur DMX qui contrôle les projec-
teurs.
Selon le schéma précédent, pour que l'appareil fonctionne correctement, les sections des câbles doivent être appro-
priées en fonction de la longueur du câble.
TERMINAISON
DE LIGNE DMX
LED
INDICATEUR
PRÉSENCE
DMX
6
INDICATEUR
SELECTEUR
DIRECTION
DMX
Projecteur ligne
Modulateur ligne
