Aquí se describe cómo proceder a conectar LumiPlus Flexi con el cable para garantizar la estanquidad en la zona de
conexiones. Es importante seguir los siguientes pasos:
1. Asegurarse que no haya tensión eléctrica antes de manipular ningún cable.
2. Colocar la junta tórica.
3. Pasar el cable por el conjunto prensaestopas.
4. Conectar el cable al punto de luz y fijar los dos tornillos.
5. Fijar el prensaestopas al cuerpo del proyector, según la posición marcada. A continuación fijaremos los tres tornillos.
6. Procurar que la goma del cable quede dentro de la zona de conexiones y ya podemos proceder a apretar el prensaes-
topas con una llave (6Nw).
7. Asegurar que el cable quede bien fijado sin salir del prensaestopas.
8. Una vez conectado podemos proceder a fijar el proyector a la piscina (ver manual del embellecedor).
5. MANTENIMIENTO:
LumiPlus Flexi no necesita de ningún tipo de mantenimiento, si detectan que no funciona correctamente por favor
pónganse en contacto con nuestro departamento de atención al cliente.
ESTÁ PROHIBIDO ACCEDER AL INTERIOR DEL PUNTO DE LUZ, SE PERDERÍA LA GARANTÍA DEL PRODUCTO.

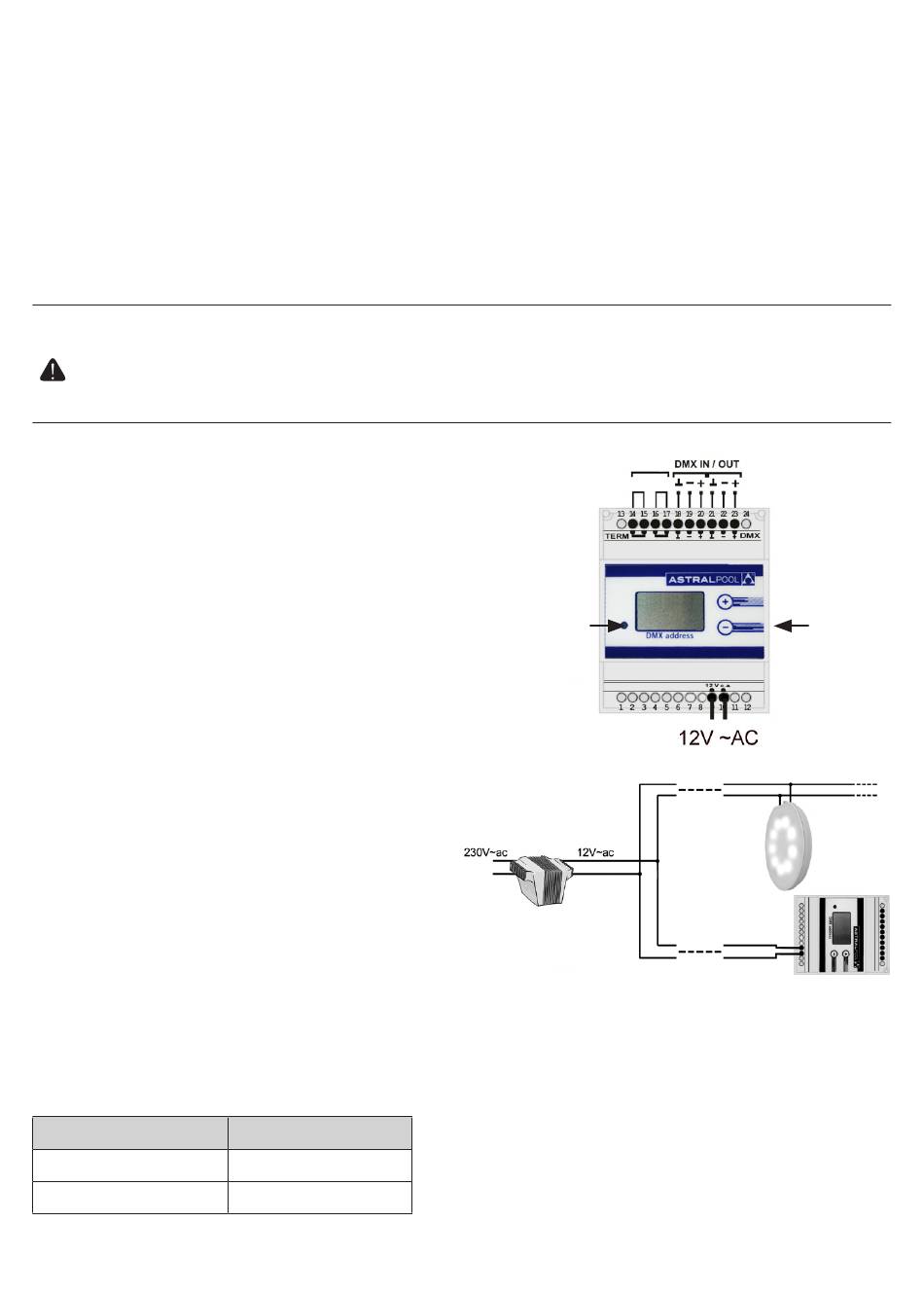

6. CONEXIÓN ELÉCTRICA:
Es muy importante para un correcto funcionamiento que Lumi-
Plus Flexi reciba los 12Vac. Lumiplus Flexi se suministran con
2
cable de 2x1mm H07RN-F con 2,5metros. En caso de que
la longitud sea insuficiente puede reemplazarse el cable. En el
caso de substituir o prolongar el cable original hace falta hacer
un cálculo de secciones específico para cada instalación para
garantizar que los 12 Voltios lleguen al proyector LumiPlus y
evitar excesivas caídas de tensión (ver página 24).
Este proyector ha sido diseñado para funcionar únicamente con
control DMX y con el modulador DMX de Astralpool. No funciona
con ningún otro sistema de control.
El proyector LumiPlus Flexi DMX utiliza 3 canales dmx, uno
para cada uno de los 3 colores primarios (rojo, verde y azul). La
configuración de la dierccion DMX se realiza desde el modula-
dor. Para disponer de un control independiente, cada proyector
deberá disponer de su propio transformador y modulador
DMX. Los distintos moduladores deberán unirse con un
bus DMX y asignarles canales DMX distintos. Por ejem-
plo: primer modulador canal DMX 1, segundo modulador
canal DMX 4, tercer modulador canal DMX 7, (siempre
de 3 en 3).
Ver manual del modulador DMX código 41107 para la
información acerca de cómo asignar direcciones DMX.
Evitar instalar las líneas de alimentación de 12Vac de los
proyectors y moduladores cerca de posibles interferen-
cias eléctricas de otras señales.
Es necesario instalar un modulador para cada uno de los
transformadores existentes en la instalación, se conecta
al secundario. El numero de proyectores dependerá de la capacidad del transformador.
En una instalación con longitudes grandes de línea de alimentación es preferible alargar la línea de 230Vac e instalar
los transformadores cerca de los proyectores y, si es necesario, alargar la línea de 12Vac hacia el modulador DMX que
controla los proyectores es importante respetar las secciones de la siguiente tabla:
L.mod (m)
150 - 300
0 - 50
En una misma línea se pueden colgar modulador y proyectores.
Sección
2
2,5mm Cu
2
1,5 mm Cu
TERMINACIÓN
DE LÍNEA DMX
LED
INDICADOR
PRESENCIA
DMX
9
INDICADOR/
SELECTOR
DIRECCIÓN
DMX
