4. MONTAJE:

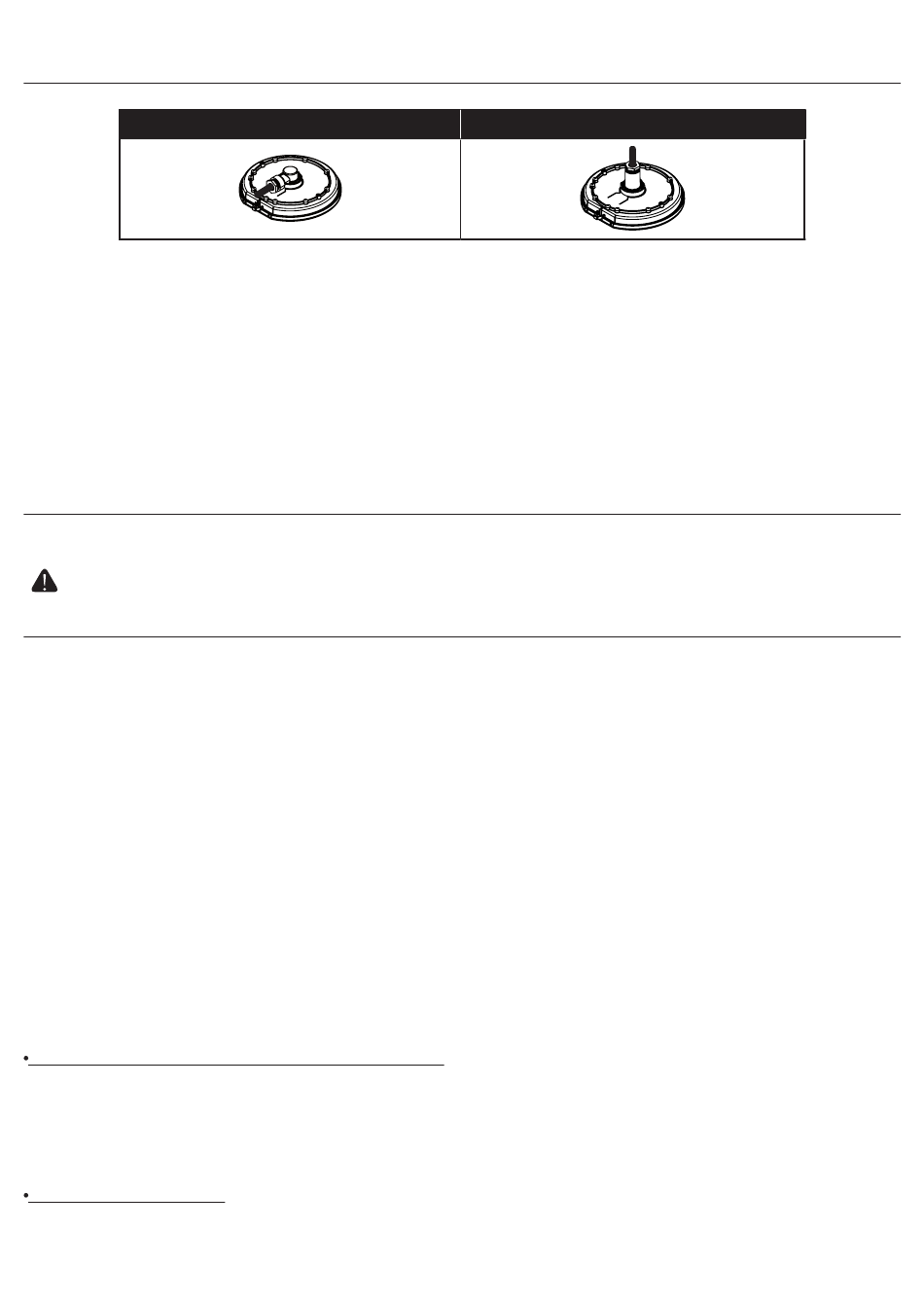

LumiPlus FlexiSlim (ver página 26)
Aquí se describe cómo proceder a conectar LumiPlus Flexi con el cable para garantizar la estanquidad en la zona de
conexiones. Es importante seguir los siguientes pasos:
1. Asegurarse que no haya tensión eléctrica antes de manipular ningún cable.
2. Colocar la junta tórica.
3. Pasar el cable por el conjunto prensaestopas.
4. Conectar el cable al punto de luz y fijar los dos tornillos.
5. Fijar el prensaestopas al cuerpo del proyector, según la posición marcada. A continuación fijaremos los tres tornillos.
6. Procurar que la goma del cable quede dentro de la zona de conexiones y ya podemos proceder a apretar el prensaes-
topas con una llave (6Nw).
7. Asegurar que el cable quede bien fijado sin salir del prensaestopas.
8. Una vez conectado podemos proceder a fijar el proyector a la piscina (ver manual del embellecedor).
5. MANTENIMIENTO:
LumiPlus Flexi no necesita de ningún tipo de mantenimiento, si detectan que no funciona correctamente por favor
pónganse en contacto con nuestro departamento de atención al cliente.
ESTÁ PROHIBIDO ACCEDER AL INTERIOR DEL PUNTO DE LUZ, SE PERDERÍA LA GARANTÍA DEL PRODUCTO.
6. CONEXIÓN ELÉCTRICA
Es muy importante para un correcto funcionamiento que LumiPlus Flexi reciba los 12Vac. LumiPlus Flexi se suminis-
tran con cable de 2x1mm
el cable (ver página 31). En el caso de substituir o prolongar el cable original hace falta hacer un cálculo de secciones
específico para cada instalación para garantizar que los 12 Voltios lleguen a LumiPlus Flexi y evitar caídas de tensión.
6.1. LUMIPLUS FLEXI MONOCOLOR
LumiPlus Flexi monocolor 12Vac se conecta directamente a un transformador de seguridad. No necesita dispositivo de
control alguno, permite únicamente el encendido y apagado (ver página 30).
6.2. LUMIPLUS FLEXI RGB
El control de LumiPlus Flexi puede realizarse mediante dos sistemas diferentes: mediante un pulsador normalmente
cerrado o bien mediante el modulador y el control remoto (opcional).
En ambos casos debe asegurarse que bajo ningún concepto la tensión que reciba LumiPlus Flexi sea superior a 12VAC.
LumiPlus Flexi únicamente debe funcionar completamente sumergido y fijado a las paredes verticales de la piscina. Su
funcionamiento fuera del agua podría ocasionar daños irreparables.
6.2.A. LumiPlus ECO: control mediante pulsador
El sistema dispone de 14 modos de funcionamiento: 7 colores fijos y 7 secuencias de colores diferentes. Mediante cada
pulsación corta efectuamos un cambio de color o de secuencia. Mediante una pulsación larga iluminamos LumiPlus
Flexi en color blanco.
Diagrama de conexionado eléctrico (ver dibujo pág. 30)
El sistema Lumiplus ECO esta compuesto por LumiPlus Flexi, transformador y pulsador normalmente cerrado (NC). El
Transformador debe estar dimensionado para suministrar los VA correspondientes a cada punto de luz que se conecte
(ver tabla de la contraportada). Por ejemplo, si deseamos controlar 3 puntos de luz RGB V1 de 29VA cada uno, debe-
mos conectarlos en paralelo a un transformador de como mínimo 100VA. El Pulsador deberá estar dimensionado para
soportar la potencia consumida por el numero de puntos de luz de la instalación.
Modos de funcionamiento
El conjunto LumiPlus ECO permite crear distintos escenarios luminosos en el interior de la piscina con dos posibilidades
2
H07RN-F con 2,5metros. En caso de que la longitud sea insuficiente puede reemplazarse
) LumiPlus FlexiNiche / FlexiRapid (ver página 28)
