4. MONTAGE:
LumiPlus FlexiSlim (siehe Seite 26)
Hier wird beschrieben, wie der LumiPlus Flexi an das Kabel angeschlossen wird, um die Dichtigkeit des Anschlussbe-
reichs zu gewährleisten. Hierzu müssen die folgenden Schritte ausgeführt werden:
1. Vor der Handhabung jeglicher Kabel sicherstellen, dass keine elektrische Spannung anliegt.
2. Die O-Ring-Dichtung anbringen.
3. Das Kabel durch das Stopfbüchsen-Ensemble führen.
4. Das Kabel mit der Leuchte verbinden und die beiden Schrauben befestigen.
5. Die Stopfbuchse am Projektorgehäuse an der markierten Position befestigen. Anschließend die drei Schrauben
befestigen.
6. Dafür sorgen, dass das Kabelgummi im Anschlussbereich untergebracht ist . Dann kann die Stopfbuchse mit einem
Schlüssel (6 Nw) festgezogen werden.
7. Sicherstellen, dass das Kabel gut befestigt ist und nicht aus der Stopfbuchse herausrutschen kann.
8. Nach dem Anschluss kann der Projektor im Schwimmbad befestigt werden (siehe Handbuch der Blende).
5. WARTUNG:
LumiPlus Flexi benötigt keinerlei Wartung. Wenn Sie eine Fehlfunktion feststellen, wenden Sie sich bitte an unsere
Kundendienstabteilung.
ES DARF NICHT AUF DAS INNERE DER LEUCHTE ZUGEGRIFFEFN WERDEN; ANDERNFALLS WIRD DIE
PRODUKTGARANTIE UNGÜLTIG.

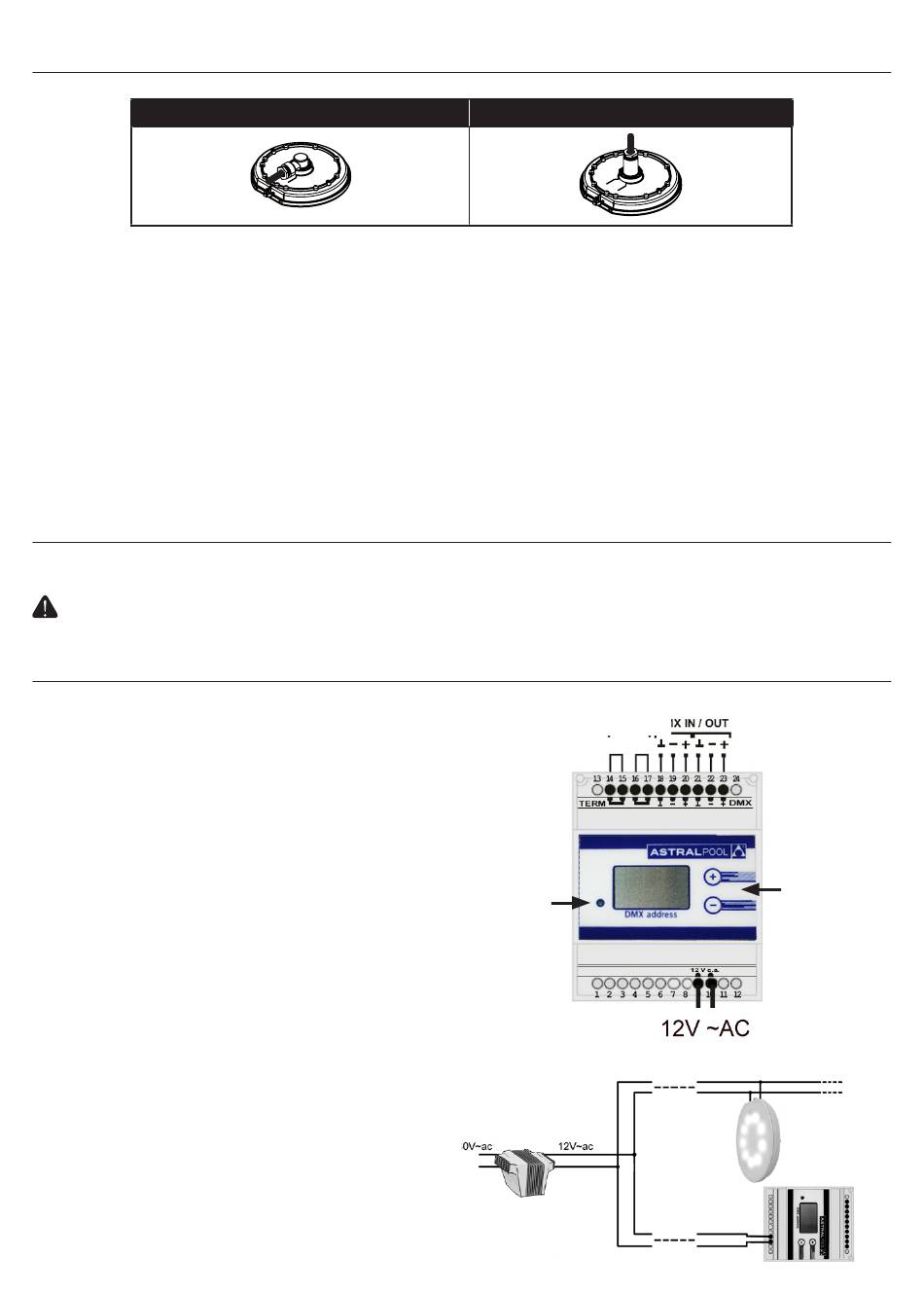

6. CONNESSIONI ELETTRICHE:

LumiPlus Flexi wird mit einem Kabel 2x1mm
von 2,5 m geliefert. Falls diese Länge nicht ausreicht,
kann das Kabel ersetzt werden (siehe Seite 24). Wenn
das Originalkabel ersetzt oder verlängert wird, muss der
spezifische Durchmesser für jede Installation berechnet
werden, um sicherzustellen, dass die 12 Volt den Lumi-
Plus Flexi erreichen und um Spannungsabfälle zu ver-
meiden.
Dieser Scheinwerfer funktioniert nur mit der DMX-Steue-
rung und mit DMX-Netzteil von AstralPool. Er funktioniert
mit keinem anderen Steuerungssystem.
Dieser Strahler PAR56 DMX benutzt 3 DMX-Kanäle, ei-
nen für jede der 3 Primärfarben (Rot, Grün und Blau).
Die Konfiguration der DMX-Adresse geschieht am Modu-
lator. Mit einem einzigen Modulator kann man bis zu 15
Scheinwerfer steuern. Um eine unabhängige Steuerung
zu haben, muss jeder Scheinwerfer einen eigenen Trans-
formator und Modulator haben. Und den verschiedenen
Modulatoren müssen Kanäle zugewiesen werden, die
sich nicht mit denen anderer Modulatoren überlagern.
Anzeigen DMX manuelle für Informationen mit DMX-
Netzteil code 41107, wie Sie Adressen für jeden Pro-
jektor DMX.
Vermeiden Sie es, die Speiseleitungen der Scheinwerfer
und Modulatoren mit 12V~AC in der Nähe möglicher
LumiPlus FlexiNiche / FlexiRapid (siehe Seite 28)
2
H07RN-F
LED, DER DIE
ANWESENHEIT
PRÄSENZ VON
DMX ANZEIGT
15
ABSCHLUSS DER
DMX-LEITUNG
Projector leitung
Modulator leitung
INDIKATOR
WÄHLER DER
DMX ADRESSE
