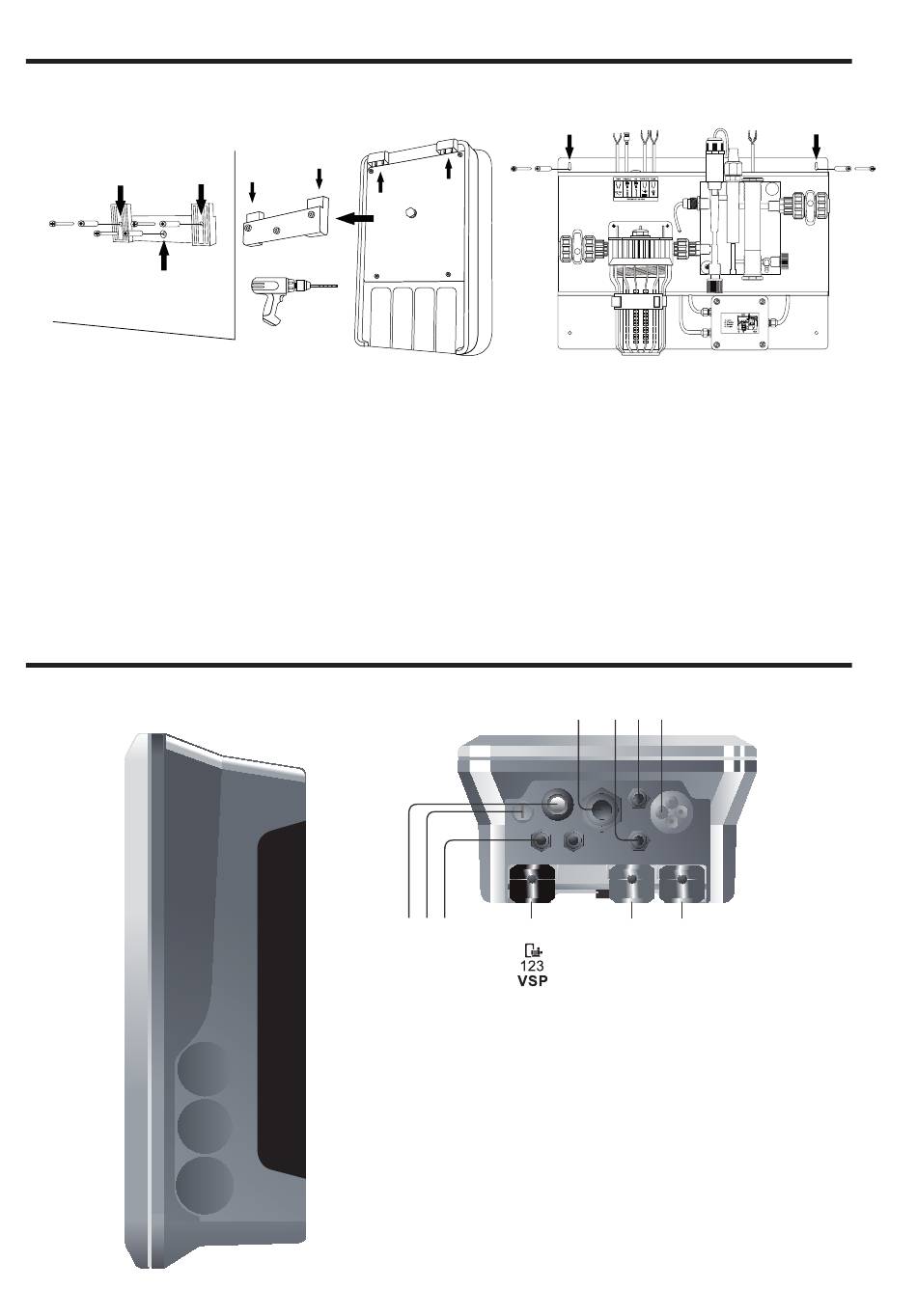

7 Installation de l'unité de contrôle
Cheville : 8 x 50 mm
Vis : 5 x 50 mm
Installez toujours l'unité de contrôle du système VERTICALEMENT et sur une surface (mur) rigide comme indiqué sur le schéma
d'installation recommandée. Afin de garantir son bon état de conservation, l'équipement doit toujours être installé dans un endroit sec et
bien aéré. N'installez pas l'équipement à l'extérieur. De préférence, la SOURCE D'ALIMENTATION doit être installée suffisamment loin de
la cellule d'électrolyse pour éviter toute éclaboussure d'eau accidentelle.
Évitez notamment la formation de milieux corrosifs dus à l'utilisation de solutions de réduction du pH (en particulier les solutions
formulées avec de l'acide chlorhydrique « HCI »). N'installez pas le système à proximité des lieux de stockage de ces produits.
Il est vivement recommandé d'utiliser des produits à base de bisulfate de sodium ou d'acide sulfurique dilué. Le raccordement
de l'unité de contrôle au réseau électrique doit s'effectuer dans le panneau de commande du système d'épuration, de sorte que
la pompe et le système soient connectés simultanément.
8 Raccordement
Unité de contrôle sur mur
1 2 3
1) Interrupteur
2) Fusible
3) Alimentation 230 Vac
4) Driver VSP
5) Driver Clppm
6) Driver ORP
30
8
9 10
11
4
7
5 / 6
7) Driver pH
8) Pompe pH
9) Pompe Cl
10) Sonde de température
11) Flussostat/sonde inductive
