CIRCUITO DI PRESSIONE
1
Filtro di aspirazione
2
Valvola aspirazione 1°stadio
3
Valvola scarico 1°stadio
4
Tubo raffreddamento 1°-2°stadio
5
Valvola aspirazione 2°stadio
6
Valvola scarico 2°stadio
7
Tubo raffreddamento 2°-3°stadio
8
Pressostato 2°stadio
9
Valvola aspirazione 3°stadio
10 Valvola scarico 3°stadio
11 Tubo raffreddamento finale
12 Pressostato
13 Filtro setaccio molecolare
14 Valvola di sicurezza
15 Manometro
16 Frusta
34 - 72
All manuals and user guides at all-guides.com
ENGLISH
4.4

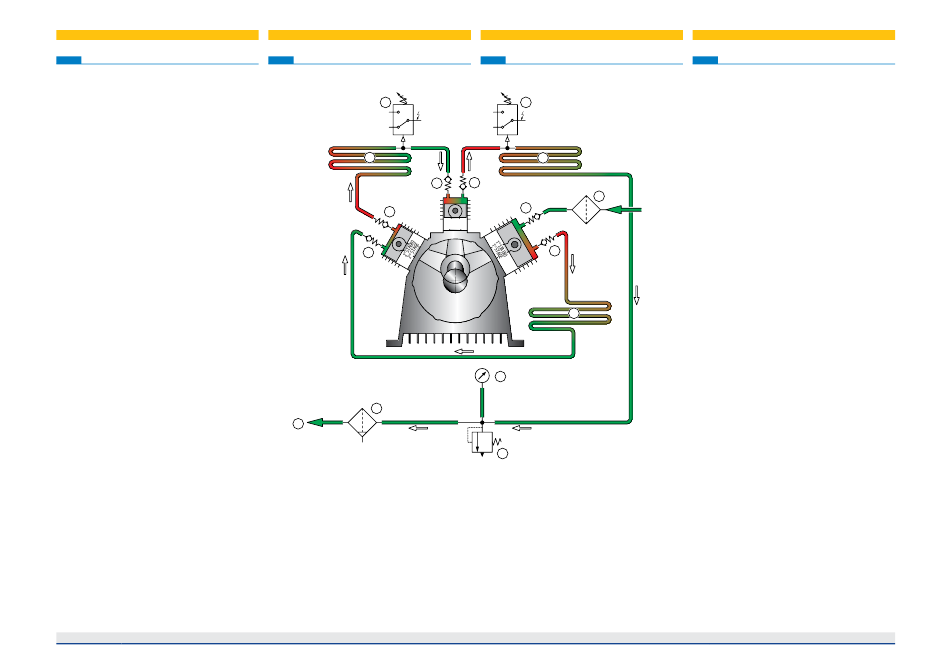

PRESSURE CIRCUIT
8
7
9
6
3° STADIO
3
5
13
16
1
Intake filter
2
Intake valve 1
st
stage
3
Outlet valve 1
st
stage
4
Cooling pipe 1
st
-2
nd
stage
5
Intake valve 2
nd
stage
6
Outlet valve 2
nd
stage
7
Cooling pipe 2
nd
-3
rd
stage
8
Pressure switch 2
nd
stage
9
Intake valve 3
rd
stage
10 Outlet valve 3
rd
stage
11 Final cooling pipe
12 Pressure switch
13 Molecular sieve filter
14 Safety valve
15 Pressure gauge
16 Flex hose
MCH-3-5 CNG
ESPAÑOL
4.4
CIRCUITO DE PRESIÓN
12
11
10
1
2
rd
STAGE
3
4
15
14
1
Filtro de aspiración
2
Válvula de aspiración 1
er
estadio
3
Válvula de descarga 1
er
estadio
4
Tubo de enfriamiento 1
er
-2° estadio
5
Válvula de aspiración 2° estadio
6
Válvula de descarga 2° estadio
7
Tubo de enfriamiento 2°-3
er
estadio
8
Presóstato 2° estadio
9
Válvula de aspiración 3
er
estadio
10 Válvula de descarga 3
er
estadio
11 Tubo de enfriamiento final
12 Presóstato
13 Filtro de tamiz molecular
14 Válvula de seguridad
15 Manómetro
16 Látigo
FRANÇAIS
4.4
CIRCUIT DE PRESSION
1
Filtre d'aspiration
2
Soupape d'aspiration 1° Étage
3
Soupape de décharge 1° Étage
4
Tuyau de refroidissement 1° - 2° Étage
5
Soupape d'aspiration 2° Étage
6
Soupape de décharge 2° Étage
7
Tuyau de refroidissement 2° - 3° Étage
8
Pressostat 2° Étage
9
Soupape d'aspiration 3° Étage
10 Soupape de décharge 3° Étage
11 Tuyau de refroidissement final
12 Pressostat
13 Filtre à tamis moléculaire
14 Soupape de sécurité
15 Manomètre
16 Tuyau de recharge
