BML SF2-I2 _ _ -GZZZ - ZZZ5-...
Encóder Magnético Incremental
4
Montaje y conexión (continuación)
BML SF2-_ _ _ 1-... (variante longitudinal)
jjwwDE
Code
Placa de características Indicación de codificación
de la cabeza del sensor

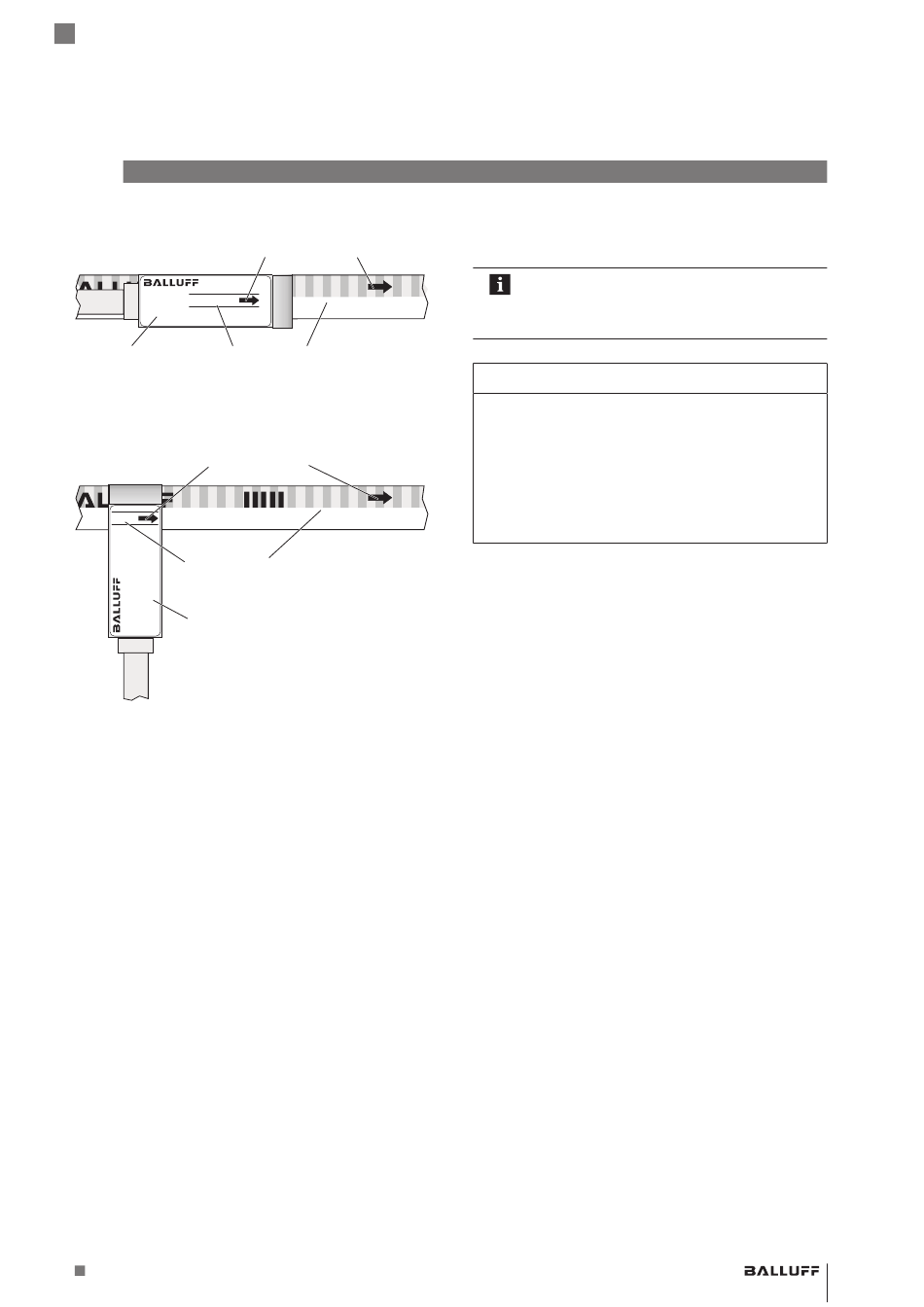

Fig. 4-1: Alineación de la cabeza del sensor con respecto al cuerpo
de medición – Variante longitudinal
BML SF2-_ _ _ 2-... (variante transversal)
Flecha de sentido
jjwwDE
Code
Indicación de codificación
Placa de características de la
cabeza del sensor
Fig. 4-2: Alineación de la cabeza del sensor con respecto al cuerpo
de medición – Variante transversal
www.balluff.com
Flecha de sentido
Code
Code
4.3 Montaje del cuerpo de medición
(El cuerpo de medición no se incluye en el suministro)
Encontrará una detallada descripción técnica y
las instrucciones de montaje para cuerpos de
medición en el documento Manual de
instrucciones – Cuerpos de medición.
ATENCIÓN
Daño del cuerpo de medición
Una herramienta dura puede dañar la superficie
magnética del cuerpo de medición. Incluso los daños de
apariencia insignificante (p. ej. arañazos, abolladuras)
pueden influir en el funcionamiento y la linealidad.
► No utilice herramientas duras para instalar el cuerpo
de medición.
► Sustituya los cuerpos de medición dañados.
Lo ideal es prever constructivamente una ranura o un
borde de tope para el cuerpo de medición en la instalación
que defina de forma inequívoca la posición lateral del
cuerpo de medición.
Ejemplo de montaje para el cuerpo de medición:
1. Trace el canto de tope del cuerpo de medición en la
pieza de la máquina.
2. Elimine bien (por ejemplo, con alcohol limpiador de
acción rápida) los restos de aceite, grasa, polvo, etc.,
que pueda haber en la superficie de fijación del cuerpo
de medición y deje que se seque por completo.
3. Alinee el cuerpo de medición de acuerdo con la
impresión (véase la Fig. 4-1 y Fig. 4-2 en la
página 11).
4. Extraiga un poco la lámina adhesiva protectora por el
extremo posterior del cuerpo de medición, alinee el
cuerpo de medición y péguelo sin apretar.
5. Quite otro trozo de la lámina adhesiva protectora,
alinee y apriete el cuerpo de medición ligeramente a
mano y repetir este paso hasta que tenga todo el
cuerpo de medición pegado.
6. Compruebe la alineación correcta y apriete el cuerpo
de medición firmemente en toda la longitud a mano.
7. Opcional: fije los extremos del cuerpo de medición.
8. Opcional: pegar la cinta protectora de acero fino para
proteger el cuerpo de medición de efectos químicos y
mecánicos.
español 11
