3.
Introduction
3.1
Application
La station est adaptée, tant aux véhicules à moteur à
combustion traditionnelle (huile PAG), qu'aux modèles
hybrides et électriques (huile POE). La station dispose
de toutes les fonctions nécessaires à l'entretien des
climatiseurs montés sur les automobiles.
!
La station peut fonctionner avec de l'huile PAG ou
de l'huile POE. Le mélange des deux huiles pro-
voque la détérioration du système de climatisation
du véhicule. La station est livrée avec un réservoir
d'huile neuve pour l'huile de compresseur PAG et
d'un autre pour l'huile de compresseur POE. Verser
l'huile adaptée à chaque compresseur dans ces deux
réservoirs et faire toujours attention à brancher le
réservoir d'huile neuve correct.
!
La station ne peut être utilisée qu'avec du R1234yf.
La station ne doit pas être utilisée pour effectuer
l'entretien de véhicules équipés de climatiseurs qui
emploient des réfrigérants autres que du R1234yf
pour éviter de l'endommager. Avant d'effectuer l'en-
tretien du climatiseur, contrôler le type de réfrigé-
rant utilisé dans le climatiseur du véhicule.
3.2
Fourniture
Pièces de rechange
ACS 663
Kit de sécurité (lunettes et gants)
Manuel d'origine
Tuyau de service haute pression
Tuyau de service basse pression
1 réservoir d'huile neuve PAG 250 ml
1 réservoir d'huile neuve POE 250 ml
1 réservoir de liquide de contraste UV 250 ml
Réservoir de vidange d'huile 250 ml
Adaptateur réservoir (1234 <22 HW)
Joints adaptateur réservoir (1234 <22 HW)
Adaptateur réservoir (1234 DNT)
Joints adaptateur réservoir (1234 DNT)
Câble d'alimentation
1)
Pré-assemblé
Robert Bosch GmbH
Code
‒
SP00100744
SP00D00616
1)
‒
1)
‒
SP00101914
SP00101913
SP00101915
SP00101727
SP00100699
SP00100366
SP00100698
SP01100020
SP00100438
Introduction | ACS 663 | 85
3.3
Description de l'appareil
1
12
11
10
9
8

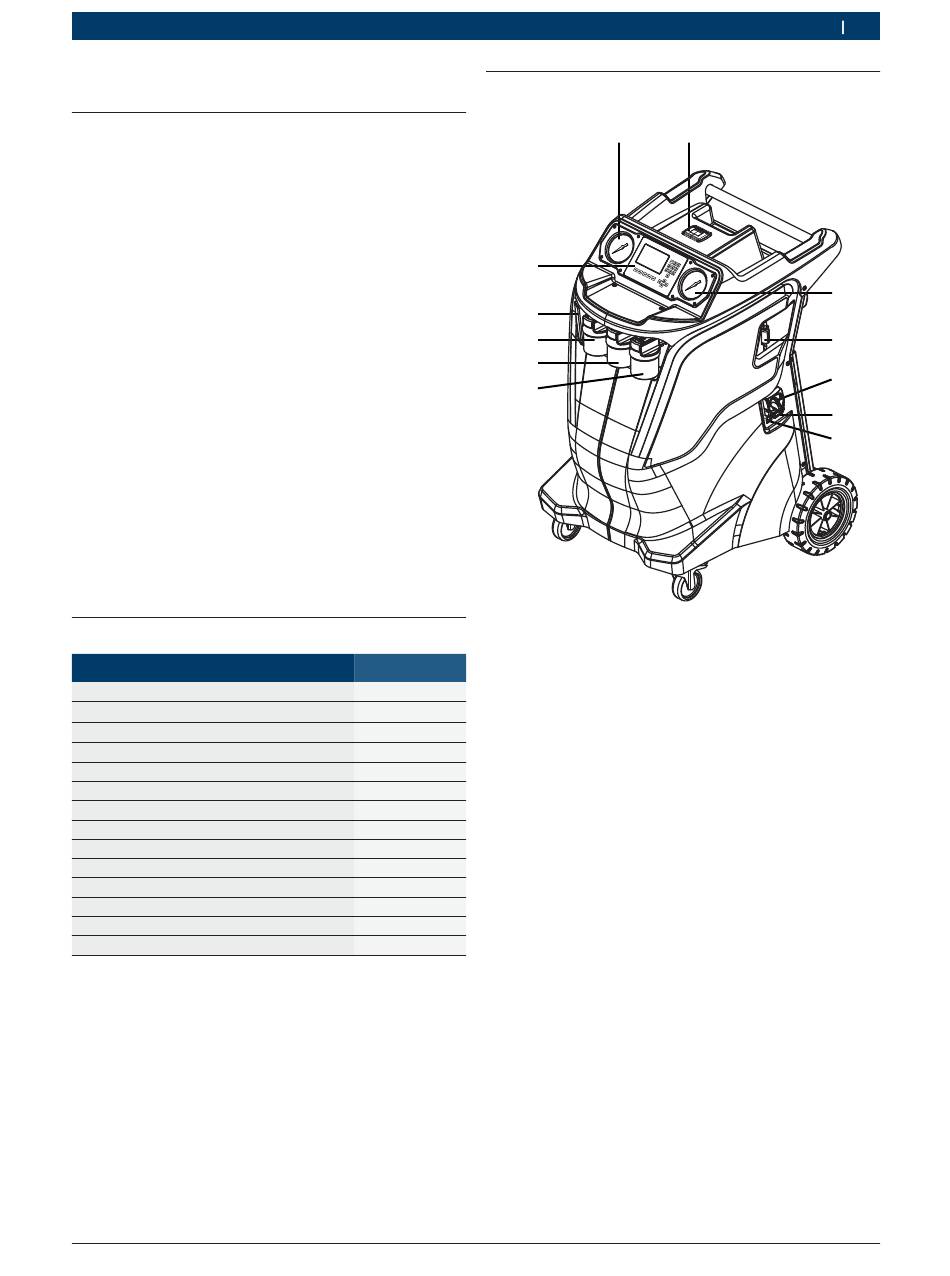

Fig. 1:
ACS 663
1 Manomètre basse pression (LP)
2 Imprimante (en option, de série sur les modèles P)
3 Manomètre haute pression (HP)
4 Filtre identificateur réfrigérant (en option, de série sur les mo-
dèles RI)
5 Interrupteur principal
6 Prise d'alimentation
7 Fusible réarmable
8 Réservoir de liquide de contraste UV
9 Réservoir d'huile neuve (POE)
10 Réservoir d'huile neuve (PAG)
11 Réservoir d'huile usagée
12 Panneau de commande et d'affichage
fr
2
3
4
5
6
7
|
SP00D00616
2019-11-08
