Raccordements électriques
La connexion BE
liaison doit être la plus courte possible, le câble devant être tendu au maximum. (il est
possible de raccourcir ou de rallonger la longueur du câble, selon les besoins, en utilisant
un conducteur de 0,25 à 1,5 mm²)
En raison de la présence de convertisseurs DC / DC dans le module de contrôle il se
produit, lors de la mise sous tension, un appel de courant supérieur à la valeur nominale.
L'alimentation devra donc avoir une impédance suffisamment basse pour pouvoir supporter
ce pic d'intensité.
90°

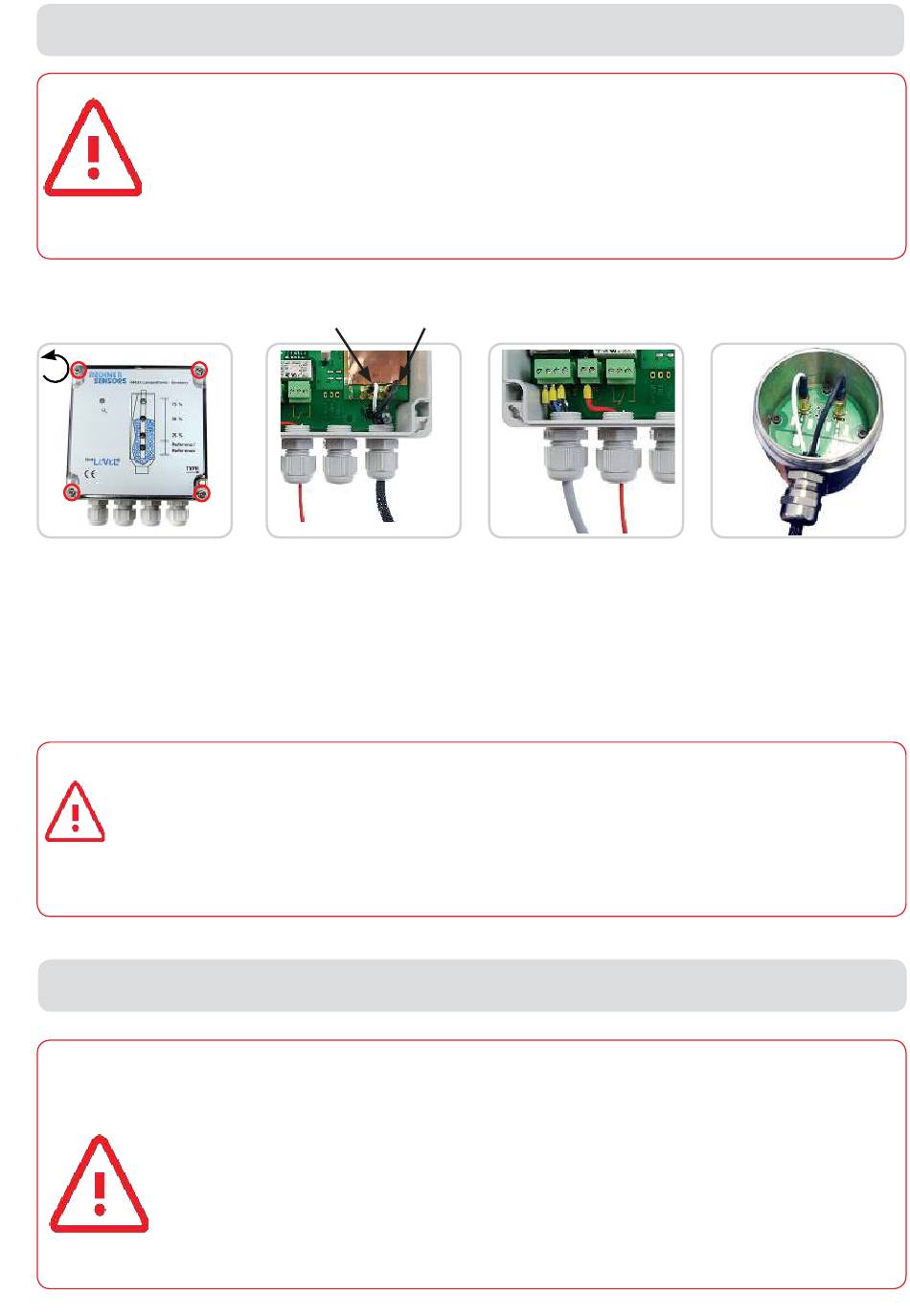

1.Pour démonter le
couvercle, déverrouiller
les 4 vis baïonnette, en
appuyant légèrement
dessus et en effectuant
une rotation de 90° vers
la gauche.
Lors du raccordement de la sonde, tenir impérativement compte des marquages des couleurs (blanc/noir) !
L'isolant du câble coaxial ne doit pas être endommagé et la tresse de blindage ne doit pas entrer
en contact avec la liaison de masse allant au réservoir (BE) ou avec la prise de terre (PE). Il est
recommandé de ne pas rallonger ou raccourcir le câble de raccordement des sondes.
N'effectuer aucune modification sur les câbles coaxiaux ni sur les connecteurs!
Lors de la connexion du câble d'alimentation / sortie, bien vérifier la position exacte de
raccordement des fils!
Installation des câbles
Les câbles de liaison
des câbles de puissance ou être blindés. Dans le cas contraire des pointes de tension
induites peuvent provoquer la détérioration des détecteurs, malgré leurs circuits de protection
internes. Pour des liaisons d'une longueur supérieure à 5m il est préconisé d'utiliser des
câbles blindés et/ou torsadés.
Des appareillages produisant des champs électriques importants,
téléphones sans fil à haute puissance ou des sources de perturbations électriques dans
la plage des basses fréquences (émetteurs ondes longues, moyennes ou courtes, par
exemple) ne doivent pas être utilisés à proximité des sondes et amplificateurs. Dans le cas
contraire il sera nécessaire de prendre toutes mesures utiles pour l'élimination de signaux
parasites.
est à relier de manière sécurisée au potentiel du réservoir ! Cette
Blanc (wh) Noire (bk)
2. Raccorder la sonde
(l'amplificateur doit
être hors tension), au
moyen des connecteurs
coaxiaux, en respectant
les marquages sur la
platine.
des sondes et amplificateurs doivent être posés séparément
3. Raccorder le câble
d'alimentation / signal
de sortie ( 24V, GND,
Output) et le fil de mas-
se BE (rouge) en re-
spectant les marquages
sur la platine.
4. Dans le cas d'une
sonde avec tête de
connexion, raccor-
der les connecteurs
coaxiaux, en respectant
les marquages sur la
platine dans la tête.
tels que des
