Description générale
Système de contrôle de niveau pour mesure analogique
Les systèmes de mesure capacitifs de la série
niveau. Le système se compose de:
l Sonde de niveau KFS-1-...
l Electronique de traitement KFA-1-...
Compensation de la modification de constante diélectrique du produit à détecter
La mesure analogique de niveau effectue une compensation automatique en cas de modification de la
constante diélectrique
nécessitant des changements fréquents de produits. Une mesure de "référence" est réalisée, afin de
compenser la modification de la constante diélectrique, par une zone de référence positionnée à l'extrémité
avant de la sonde.
Le principe de mesure à 3 électrodes, breveté, de RECHNER SENSoRS, inclut le réservoir dans la mesure.
C'est pourquoi il est nécessaire que le réservoir soit métallique ou qu'une bande métallique soit apposée
sur la cuve. (Longueur de la bande ≥ longueur de la sonde). Le volume de mesure important, ainsi consti-
ε
du produit à détecter. De ce fait elle est particulièrement appropriée aux applications
r
sont conçus pour la mesure analogique de
tué, est la raison pour laquelle un dépôt de produit sur
la sonde (colmatage) n'a quasiment aucune incidence
sur la mesure.

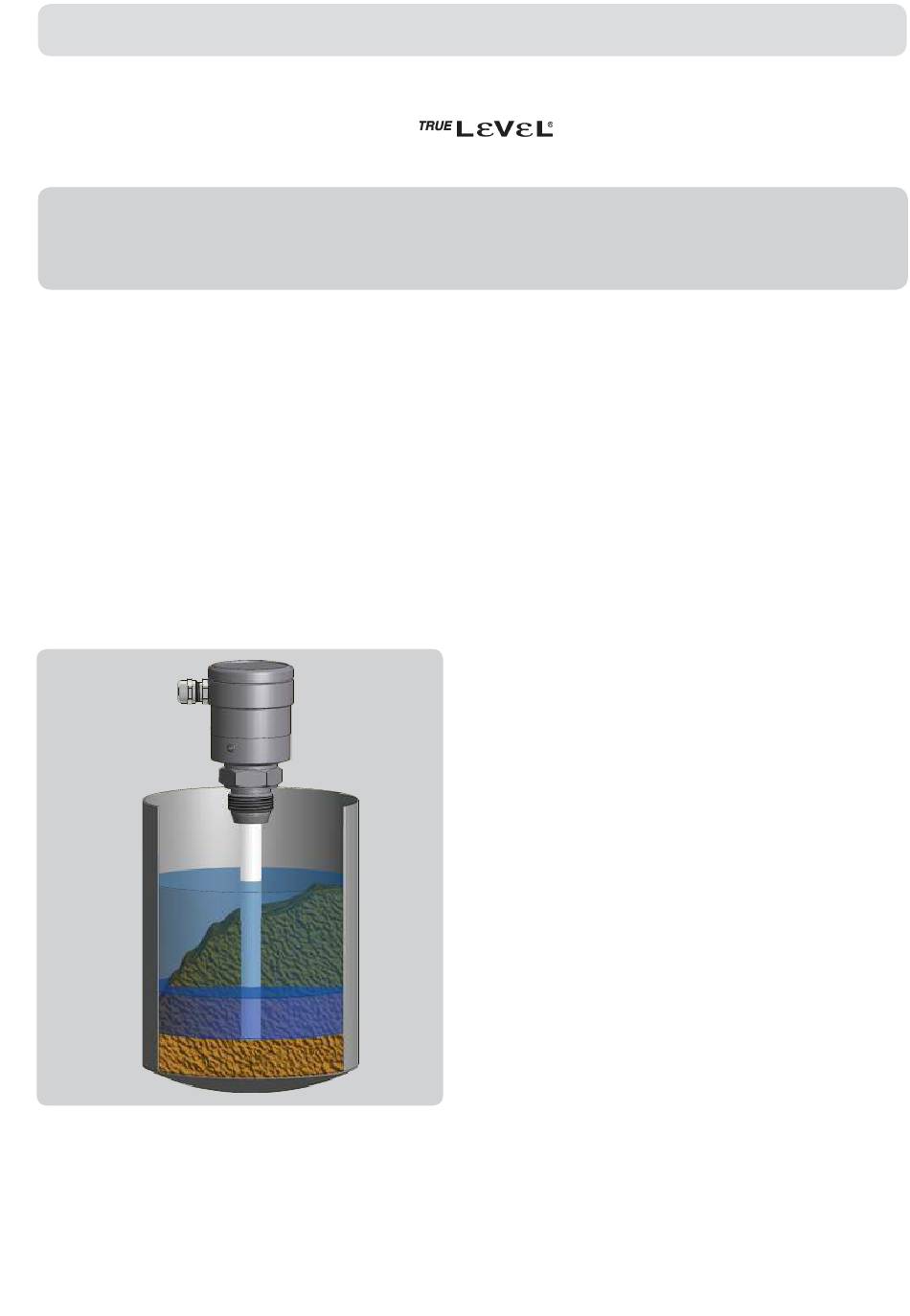

La figure ci-contre représente schématiquement
les zones de mesure d'une sonde capacitive de ni-
veau analogique. L'on peut constater que la mesure
s'effectue dans un ‟ volume ‟ compris entre la sonde
et la paroi du réservoir et ceci sur toute la zone de me-
sure et non uniquement sur une petite zone entourant
la sonde.
A l'extrémité avant de la sonde se trouve la zone de
référence qui analyse les caractéristiques du produit à
détecter pour la compensation automatique de la con-
stante diélectrique.
La zone de référence de la sonde peut également se
trouver dans la partie conique de la cuve.
Par contre il est nécessaire que la section du réservoir
soit identique tout au long de la zone de mesure afin de
garantir la linéarité du signal de sortie
