LEGENDA
ACS: Acqua Calda Sanitaria
AF: Acqua Fredda
AL: Alimentazione rete idrica
B:
Boiler
C:
Carico/Reintegro
N.B.: I presenti schemi sono indicativi, la corretta esecuzione è a cura dell'idraulico.
INSTALLAZIONE
CE:
Centralina elettronica
EV2: Elettrovalvola a 2 vie
EV3: Elettrovalvola a 3 vie
NA: Normalmente Aperta
NC: Normalmente Chiusa
GR: Riduttore di pressione
MI:
Mandata Impianto
TC
T
T C
T
TC
TC
TC
T
T C
TC
TC: Caldaia
P:
Pompa (circolatore)
V:
RA: Radiatori
VA: Valvola automatica scarico aria
RI:
Ritorno Impianto
Vec: Vaso espansione chiuso
S:
Scarico
VSP: Valvola di sicurezza
SB: Scaldabagno
VST: Valvola di scarico termico
ST:
Sonda Temperatura

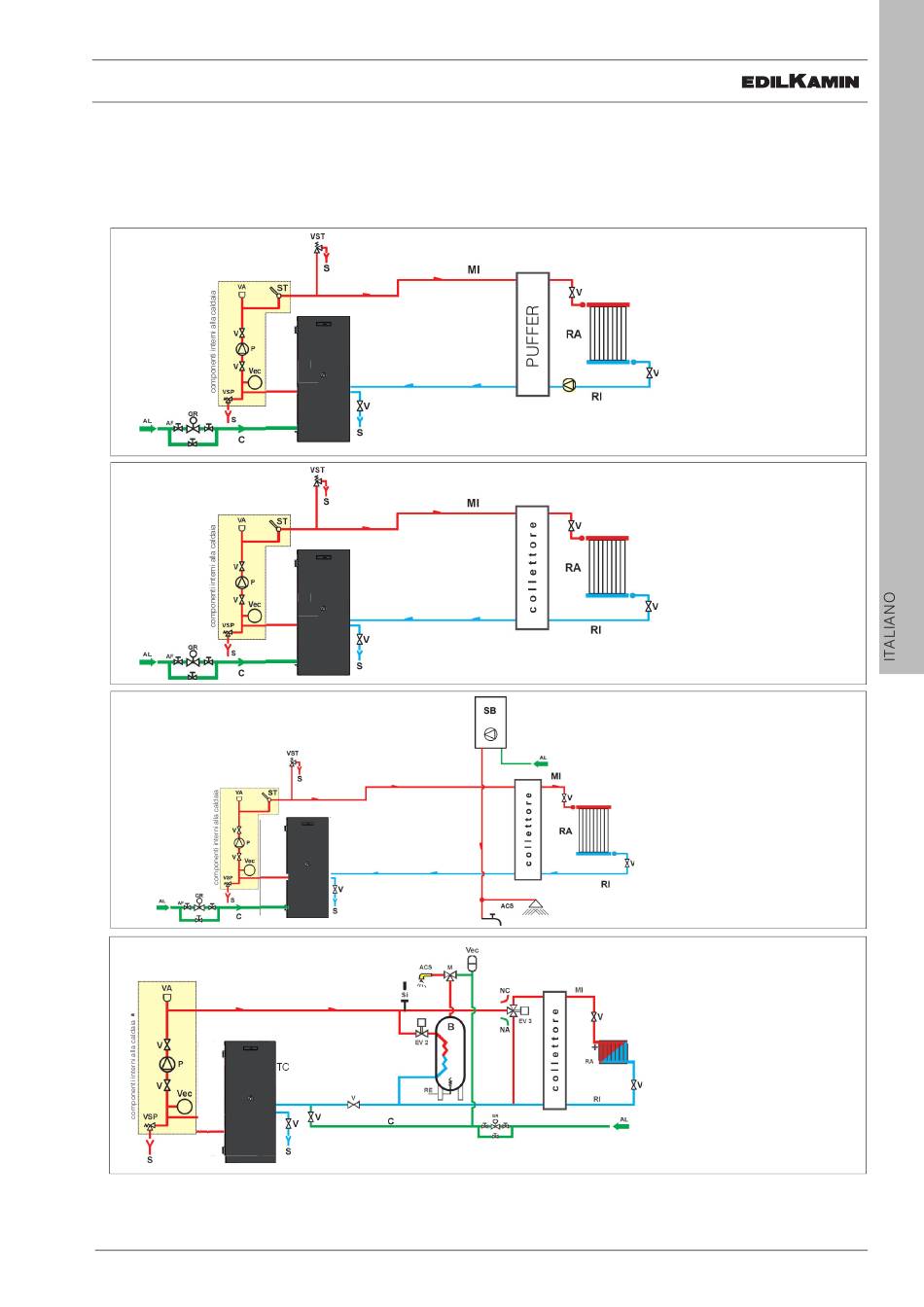

SCHEMA
RISCALDAMENTO
CALDAIA CON PUFFER
P
SCHEMA
RISCALDAMENTO
CALDAIA QUALE UNICA FONTE
DI CALORE
SCHEMA
RISCALDAMENTO
CALDAIA
SCALDABAGNO
SCHEMA
RISCALDAMENTO
CALDAIA QUALE UNICA
FONTE DI CALORE CON
PRODUZIONE DI ACQUA
CALDA
TRAMITE BOLLITORE
Valvola a sfera
IMPIANTO
DI
CON
IMPIANTO
DI
CON
IMPIANTO
DI
CON
ABBINATA
A
IMPIANTO
DI
CON
SANITARIA
17
