Étapes
1. Alignez les rails de guide de la carte de montage avec les ergots situés sur le côté du système.
2. Abaissez la carte de montage jusqu'à ce que son connecteur s'insère dans celui de la carte système.
Étapes suivantes
1. Si elles ont été retirées, installez les cartes d'extension dans la carte de montage.
2. Branchez le câble qui a été déconnecté de la carte d'extension.
3. Installez tous les pilotes de périphérique requis pour la carte, comme indiqué dans la documentation de celle-ci.
Retrait de la carte de montage pour carte d'extension 2
Prérequis
1. Le cas échéant, retirez le carénage à air.
REMARQUE :
Le cas échéant, fermez le loquet du support de carte PCIe sur le carénage à air pour dégager la carte pleine
longueur.
2. Le cas échéant, retirez les cartes d'extension installées sur la carte de montage.
3. Débranchez les câbles connectés à la carte de montage.
Étapes
1. Pour retirer la carte de montage de carte d'extension 2A :
a. À l'aide d'un tournevis cruciforme #2, desserrez les vis qui fixent la carte de montage au système.
b. Appuyez sur la patte de dégagement et, en soulevant la carte de montage par les bords, soulevez-la du connecteur sur la carte
système.

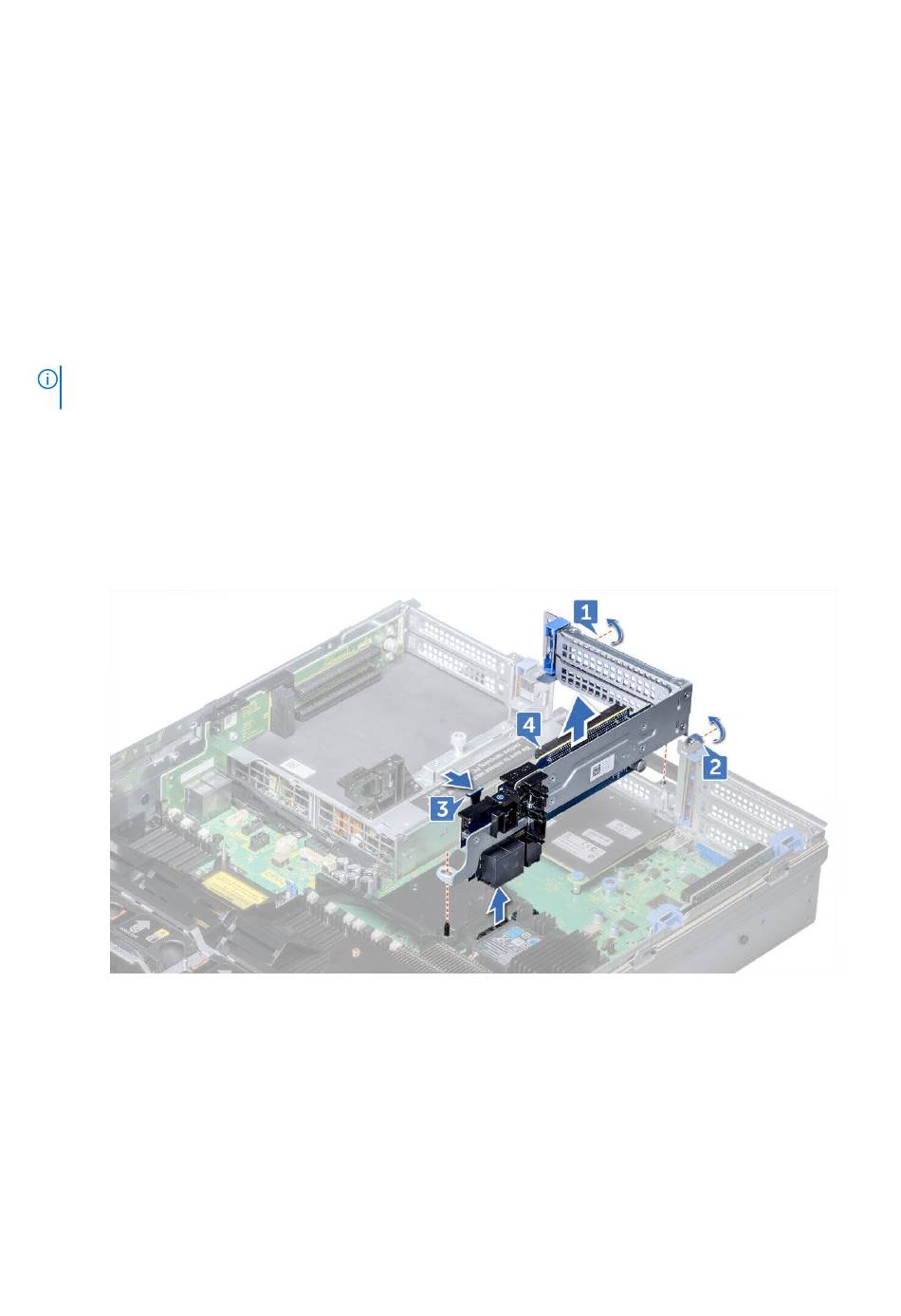

Figure 23. Retrait de la carte de montage pour carte d'extension 2A
2. Retirez la carte de montage pour carte d'extension.
Installation de la carte de montage 2 pour carte d'extension
Étapes
Pour installer la carte de montage 2A pour carte d'extension :
a. Alignez la vis et la patte située sur la carte de montage de vis avec le trou et l'emplacement de la carte sur le système.
b. Abaissez la carte de montage jusqu'à ce que son connecteur s'insère dans celui de la carte système.
56
Démontage et remontage
