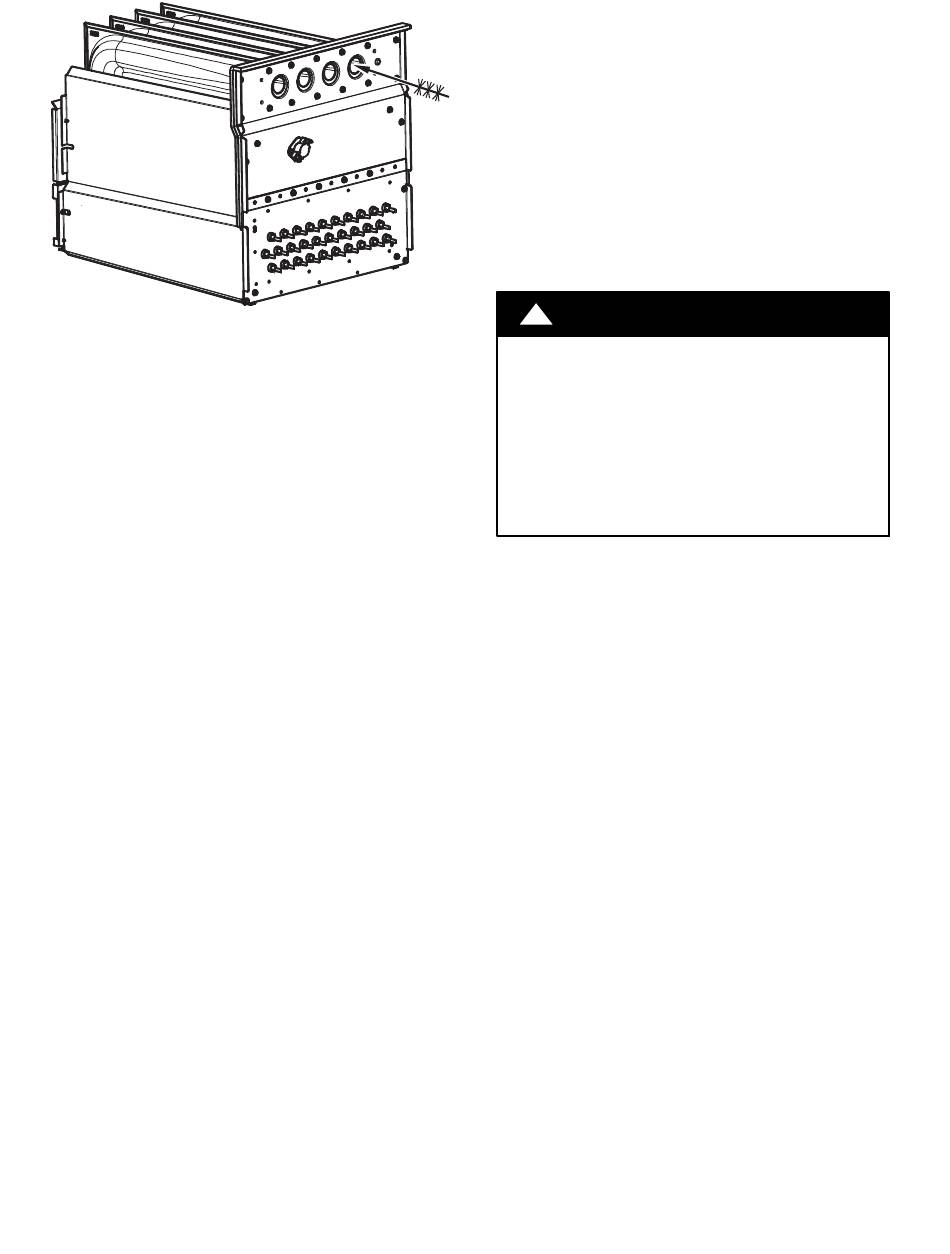

Figure 68 – Nettoyage de la cellule de l'échangeur thermique
2. Retirez la porte du compartiment de commande.
3. Débranchez les câbles ou connecteurs de l'interrupteur de
retour de flamme, de la vanne de gaz, de l'allumeur et du
détecteur de flamme.
4. À l'aide d'une clé de maintien, débranchez le tuyau
d'alimentation de la vanne de régulation de gaz de la
chaudière.
5. Enlevez les deux vis qui fixent la plaque de remplissage
supérieure et tournez- -la vers le haut pour accéder aux vis
qui fixent l'ensemble de brûleur au panneau cellulaire.
6. Retirez les vis qui fixent l'ensemble de brûleur au panneau
cellulaire. Consultez la figure 65.
REMARQUE : Le couvercle de brûleur, le collecteur, la vanne de
gaz et l'ensemble de brûleur doivent être retirés en bloc.
7. Nettoyez les ouvertures de l'échangeur thermique à l'aide
d'un aspirateur et d'une brosse douce. Consultez la
figure 68.
REMARQUE : Une fois le nettoyage terminé, inspectez les
échangeurs thermiques pour vous assurer qu'ils sont exempts de
corps étrangers qui pourraient restreindre le débit des produits de
combustion.
8. Inversez les étapes 6 à 1 pour le réassemblage.
9. Reportez- -vous au schéma de câblage de la chaudière pour
reconnecter les fils de l'interrupteur du retour de flamme, de
la vanne de gaz, de l'allumeur et du détecteur de flamme.
10. Démarrez l'alimentation en gaz et en électricité à la
chaudière.
11. Vérifiez le fonctionnement de la chaudière sur 2 cycles de
chauffage complets. Inspectez les brûleurs. La flamme du
brûleur doit être d'un bleu clair, presque transparent.
Consultez la figure 61.
12. Inspectez pour déceler toute fuite de gaz.
AVERTISSEMENT
!
A11273
RISQUE D'INCENDIE OU D'EXPLOSION
Le non- -respect de cet avertissement pourrait entraîner des
blessures corporelles, la mort et/ou des dommages matériels.
Ne purgez jamais une conduite de gaz dans une chambre de
combustion. N'effectuez jamais une recherche de fuite à
l'aide d'une flamme. Utilisez une solution savonneuse
disponible dans le commerce, spécialement conçue pour la
détection des fuites, et vérifiez tous les raccords. Un
incendie ou une explosion pourrait entraîner des dommages
matériels, de sérieuses blessures, voire même la mort.
13. Replacez la porte principale de la chaudière.
Échangeurs thermiques secondaires
Le côté condensation (intérieur) de l'échangeur thermique
secondaire NE PEUT PAS être inspecté ou réparé sans un retrait
complet de tout l'ensemble des échangeurs thermiques. Obtenez
une information détaillée sur le retrait de l'échangeur thermique
auprès de votre distributeur.
