BRIDE PERFORÉE DE
CONDUIT D'ÉVACUATION
Raccordement des conduits de reprise
AVERTISSEMENT
!
RISQUE D'INCENDIE
Le non- -respect de cet avertissement pourrait provoquer des
dommages matériels ou causer des blessures graves, voire la
mort.
Ne raccordez jamais de conduits de reprise à l'arrière de la
chaudière. Conformez- -vous aux consignes ci- -dessous.
Le conduit de reprise doit être raccordé au fond, aux côtés (gauche
ou droit) ou à une combinaison fond et côté(s) du caisson principal
de la chaudière. L'humidificateur de dérivation peut être fixé au
côté reprise inutilisé du caisson de la chaudière. Consultez les
fig. 22, 23 et 24.
Entrée de reprise du fond
Ces chaudières sont expédiées avec le panneau de fermeture du
fond installé dans l'orifice de retour inférieur. Retirez et jetez ce
panneau lorsque l'orifice de reprise du fond est utilisé. Pour retirer
le panneau de fermeture du fond, reportez- -vous aux figures
27 et 28.
Entrée de reprise latérale
Ces chaudières sont expédiées avec le panneau de fermeture du
fond installé dans l'orifice de retour inférieur. Ce panneau DOIT
être en place lorsque seul l'orifice de reprise latéral est utilisé. Là
où le code l'exige, scellez la fermeture du fond à la chaudière avec
du ruban ou du mastic, ou
d'étanchéification durable.
REMARQUE : Les orifices d'air de retour peuvent être employés
dans les configurations à tirage ASCENDANT et dans certaines
configurations HORIZONTALES. N'utilisez pas les orifices de
reprise latéraux pour une configuration à tirage DESCENDANT.
Consultez les figures 22, 23 et 24.
Pattes de mise à niveau (si désiré)
Les pattes de mise à niveau peuvent être utilisées dans les appareils
à tirage ascendant comportant un ou plusieurs orifices de reprise
latéraux. Consultez la figure 20. Posez les boulons mécaniques,
rondelles et écrous fournis de 8 x 38 mm (5/16 x 1 1/2 po) (max.)
résistant à la corrosion.
REMARQUE : Les pattes de mise à niveau doivent être utilisées
conjointement avec le panneau de fermeture du fond. Vous devrez
peut- -être retirer puis réinstaller le panneau de fermeture du fond
ASCENDANT
90°
OUI
OUI
120°
MIN.
NON

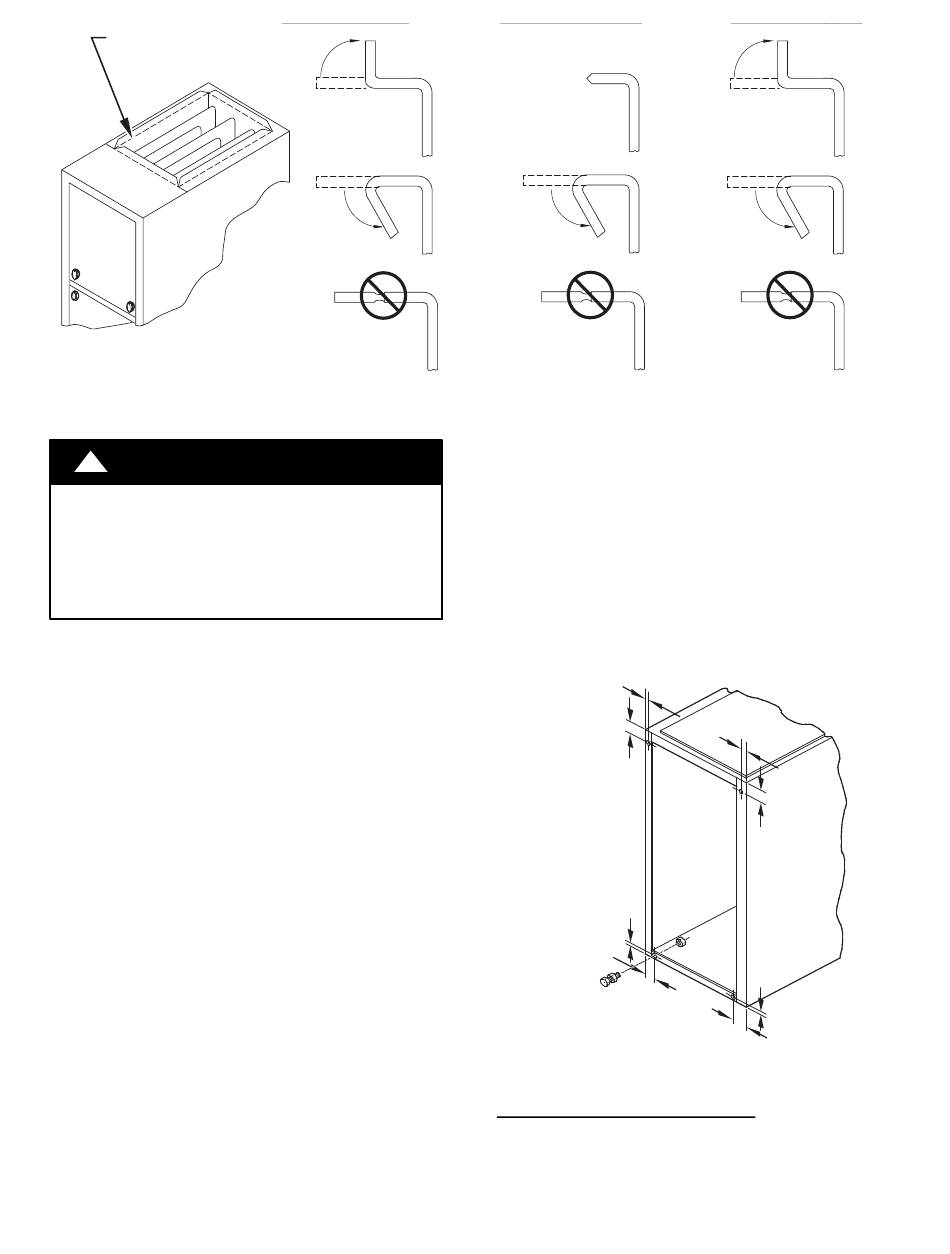

Figure 19 – Brides du conduit
de toute autre méthode
DESCENDANT
120°
MIN.
avant de poser les pattes de mise à niveau. Pour retirer le panneau
de fermeture du fond, reportez- -vous aux figures 27 et 28.
Pour installer les pattes de mise à niveau :
1. Placez la chaudière sur le dos. Localisez et percez un trou
dans chaque coin du fond de la chaudière.
2. Pour chaque patte, assemblez un écrou sur un boulon, puis
posez le tout dans le trou. (Posez une rondelle plate au
besoin.)
3. Posez un autre écrou de l'autre côté de la base de la
chaudière. (Posez une rondelle plate au besoin.)
4. Ajustez l'écrou extérieur à la hauteur désirée, puis serrez
l'écrou intérieur pour solidifier le tout.
5. Réinstallez le panneau de fermeture du fond s'il a été retiré.
5⁄16 po
(8 mm)
1 ¾ po
(44 mm)
(8 mm)
5⁄16 po
(44 mm)
(44 mm)
Figure 20 – Pattes de mise à niveau
Installations à tirage descendant
REMARQUE : Pour assurer une bonne évacuation du condensat,
la chaudière doit être inclinée vers l'avant conformément à la
fig. 21.
23
HORIZONTAL
90°
OUI
OUI
120°
MIN.
NON
(8 mm)
5⁄16 po
1 ¾ po
(44 mm)
(8 mm)
5⁄16 po
1 ¾ po
1 ¾ po
OUI
OUI
NON
A10493
