FR
Risque de court-circuit et
ATTENTION
d'endommagement de l'ap-
pareil ! Risque de pénétration
d'eau en cas d'insertion
incorrecte du câble secteur
dans le boîtier de l'aérateur
ou en cas de montage non
conforme du manchon de
câble !

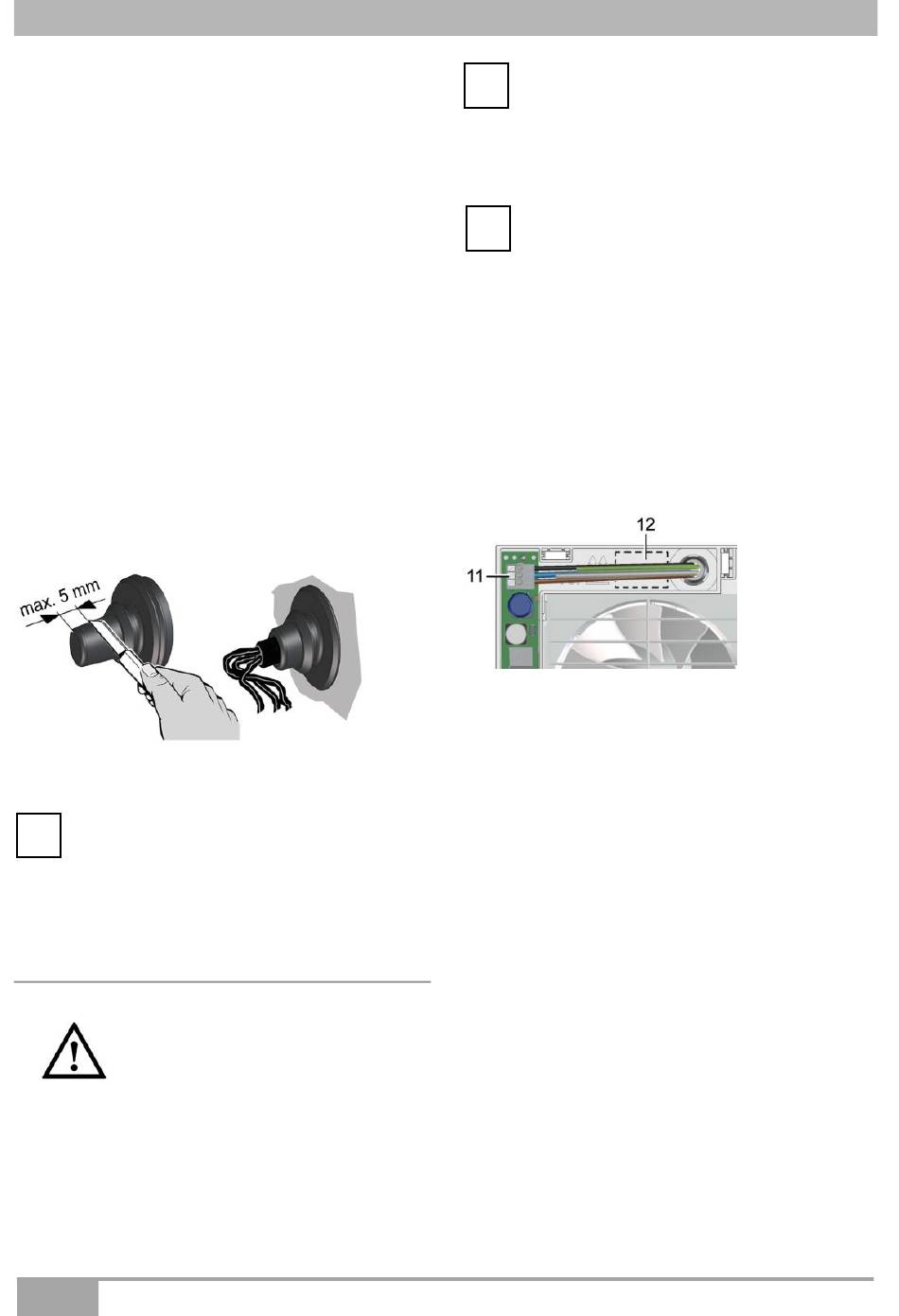

Couper le capuchon du
manchon de câble [3] de
manière à ce qu'il enserre
étroitement le câble secteur.
Couper au maximum 5 mm de
capuchon (ce qui permet de
ployer plus facilement le câble
secteur, et poser correctement le
cache électronique [4]).
Poser le manchon de câble [3]
dans les règles de l'art, étan-
chéifier sur site, si besoin est.
5. Introduire le manchon de câble dans le
boîtier.
Introduire le câble secteur dans
i
l'espace de raccordement de manière
à ce que le manchon de câble
enserre complètement l'enveloppe de
câble sans pénétrer trop à fond dans
l'espace de raccordement.
8.2 Branchement électrique
Danger de mort par
électrocution !
Désactiver le fusible secteur.
DANGER
Endommagement de l'appareil
ATTENTION
en cas de court-circuit !
Isoler le conducteur de
protection et les conducteurs
non utilisés.
40
Lors de l'installation électrique et du
i
montage de l'appareil, respecter
impérativement les directives
applicables et, pour l'Allemagne, plus
particulièrement la norme DIN VDE
0100 et les parties correspondantes.
Câble d'alimentation secteur autorisé :
i
3 x 1,5 mm² au minimum.
1. Ne poser que des conducteurs individuels
dans l'appareil. Pour ce faire, dénuder le
câble secteur sur une longueur de 90 mm.
Isoler les conducteurs individuels sur 9 à
10 mm.
2. Placer le boîtier [1] dans le perçage du
mur / la gaine murale et le fixer avec deux
vis. Installer le boîtier sans tension ni
écrasement. Utiliser du matériel de fixation
de dimension suffisante.
3. Brancher électriquement le câble secteur
sur la borne à ressorts [11] conformément
au schéma de branchement [12]  cf.
Schéma de branchement au chapitre 16.
4. Contrôler l'assise du manchon de câble
qui doit assurer une bonne étanchéité.
5. Poser le cache électronique.
Risque de court-circuit et d'en-
ATTENTION
dommagement de l'appareil !
Pénétration d'humidité en cas
de mauvais positionnement du
cache électronique !
Appuyer fortement le cache
électronique sur le boîtier de
manière à ce qu'il assure
l'étanchéité et qu'il repose bien
à plat. Ne pas appuyer sur la
touche d'initialisation [10].
