2. Beigefügtes Schaumstoffband am Stutzen
mittig anbringen.
An ECA 100 ipro RCH unbedingt das
i
Schaumstoffband anbringen, damit
die Geräte keine Fehlluft von außen
anziehen.

8. Montage

8.1 Gehäuseeinbau

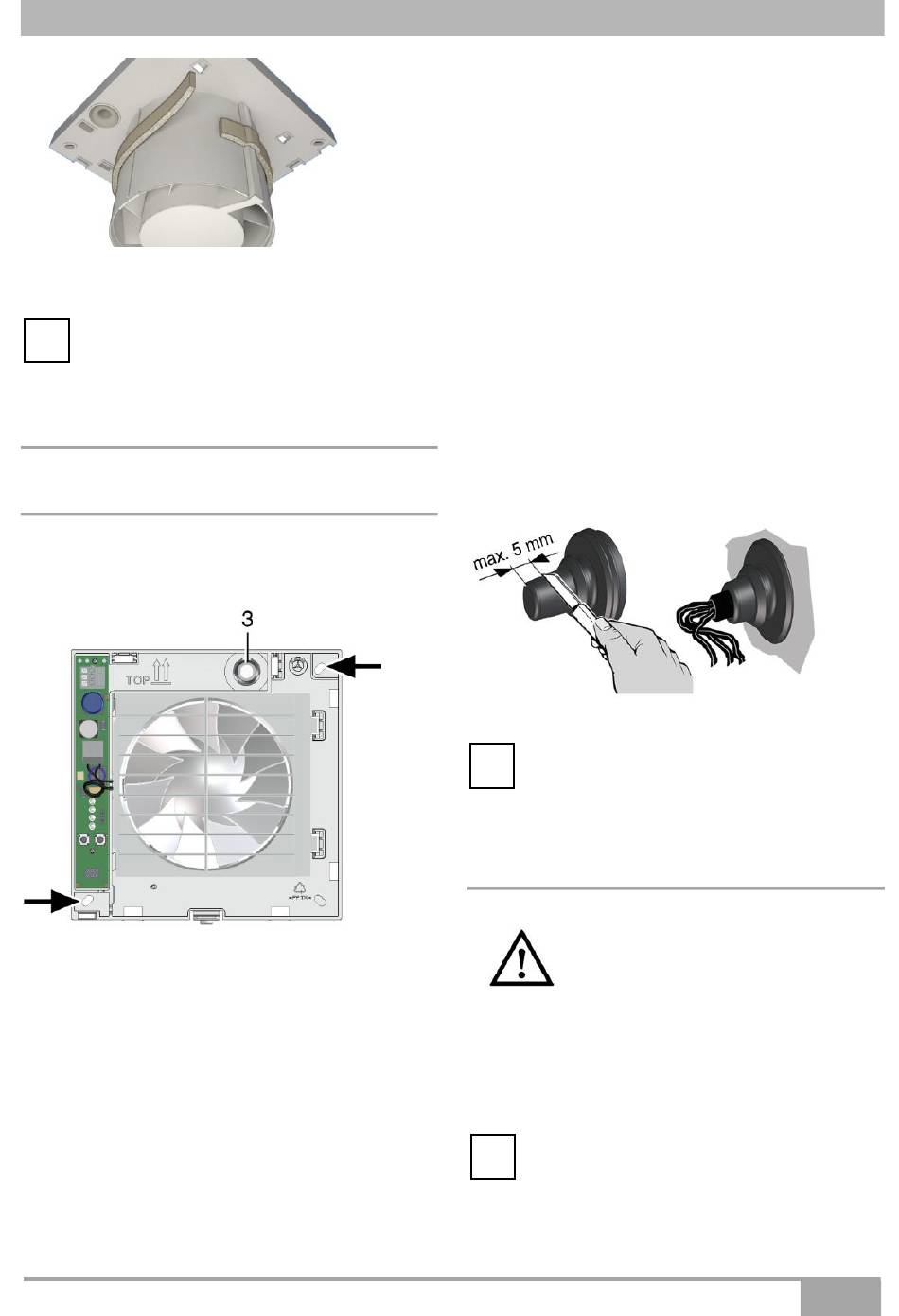

1. Gehäuse [1] in Wanddurchbruch/Wand-
hülse stecken (TOP = oben).
2. Gehäuse waagerecht ausrichten und die
beiden Dübellöcher (Pfeile, Abb. oben)
markieren.
3. Gehäuse [1] abnehmen, M6-Dübellöcher
Ø 6 mm bohren und Dübel einstecken.
4. Leitungstülle [3] vorsichtig aus dem
Gehäuse drücken und herausnehmen.
Kurzschlussgefahr und
ACHTUNG
Gerätebeschädigung.
Eindringendes Wasser bei
falscher Einführung der
Netzleitung in das Ventilator-
gehäuse oder bei nicht
fachgerecht eingebauter
Leitungstülle.
Kappe der Leitungstülle [3] so
abschneiden, dass die Leitungs-
tülle die Netzleitung dicht
umschließt. Dabei die Kappe
max. 5 mm abschneiden (Netz-
leitung lässt sich besser biegen
und Elektronikabdeckung [4]
korrekt aufsetzen).
Leitungstülle [3] fachgerecht
anbringen, ggf. bauseitig
abdichten.
5. Leitungstülle in Gehäuse einsetzen.
Netzleitung so in den Anschlussraum
i
führen, dass die Leitungstülle den
Leitungsmantel komplett umschließt
und nicht zu weit in den Anschluss-
raum hineinragt.

8.2 Elektrischer Anschluss

Lebensgefahr durch
Stromschlag.
Netzsicherung ausschalten.
GEFAHR
Gerätebeschädigung bei
ACHTUNG
Kurzschluss.
Schutzleiter und nicht benötigte
Adern isolieren.
Bei der Elektroinstallation und Geräte-
i
montage unbedingt die einschlägigen
Vorschriften beachten, in Deutschland
insbesondere DIN VDE 0100 mit den
entsprechenden Teilen.
