ENSAMBLAJE DE LOS ACCESORIOS DE LIJAR
ZAPATA DE SOPORTE
asegúrese de que su velocidad máxima de funcionamiento
con seguridad no es superada por la velocidad indicada en
la placa del fabricante de la herramienta.
para la mayoría de las operaciones de lijado. Reinstale
siempre el protector de la muela cuando realice la
conversión a opera ciones de amolado.
PARA INSTALAR LA ZAPATA DE SOPORTE Y
EL DISCO DE LIJAR
Desconecte la herramienta de la fuente de energía.
Instale el protector de la mano (Fig. 1). Apoye la
herramienta sobre su lado superior (husillo hacia
arriba). Coloque la zapata de soporte de caucho sobre el
eje del husillo. Centre el disco de lijar sobre la zapata de
soporte. Introduzca la tuerca de fijación a través del
disco y enrósquela en el husillo hasta donde pueda con
los dedos. Presione el cierre del husillo y luego apriete
firmemente la zapata de soporte con la llave de tuercas
de fijación (Fig. 5).
ENSAMBLAJE DEL CEPILLO DE ALAMBRE
asegúrese de que su velocidad máxima de
funcionamiento con seguridad no es superada por la
velocidad indicada en la placa del fabricante de la
herramienta.
Antes de ensamblar el cepillo de alambre en esta
herramienta, desconéctela de la fuente de energía.
Instale el protector de la mano (Fig. 1). Los cepillos de
alambre están equipados con su propio cubo roscado;
simplemente enrosque dicho cubo en el husillo.
Asegúrese de que quede asentado contra el hombro
cuando arranque la herramienta, ya que el par de
fuerzas del motor puede hacer que la herramienta se
tuerza.
INTERRUPTOR DE PALETA "TRICONTROL"
(Modelos 1873-8, 1873-8F y 1893-6 solamente)
El interruptor de paleta
"tricontrol" permite
operador controlar
funciones del interruptor de
"Fijación en OFF", "ON/OFF" y
"Fijación en ON".
PARA DESBLOQUEAR EL INTERRUPTOR Y
ENCENDER LA HERRAMIENTA (POSICION "ON"):
Empuje la palanca de paleta hacia ADELANTE (hacia el
42
Ensamblaje de la lijadora
Antes de colocar una
zapata de soporte,
El protector de la muela
no se puede utilizar
Antes de colocar una
cepillo de alambre,
Instrucciones de funcionamiento
Agarre la herramienta
con las dos manos
al
las
PARA DESMONTAR: Invierta el procedimiento.

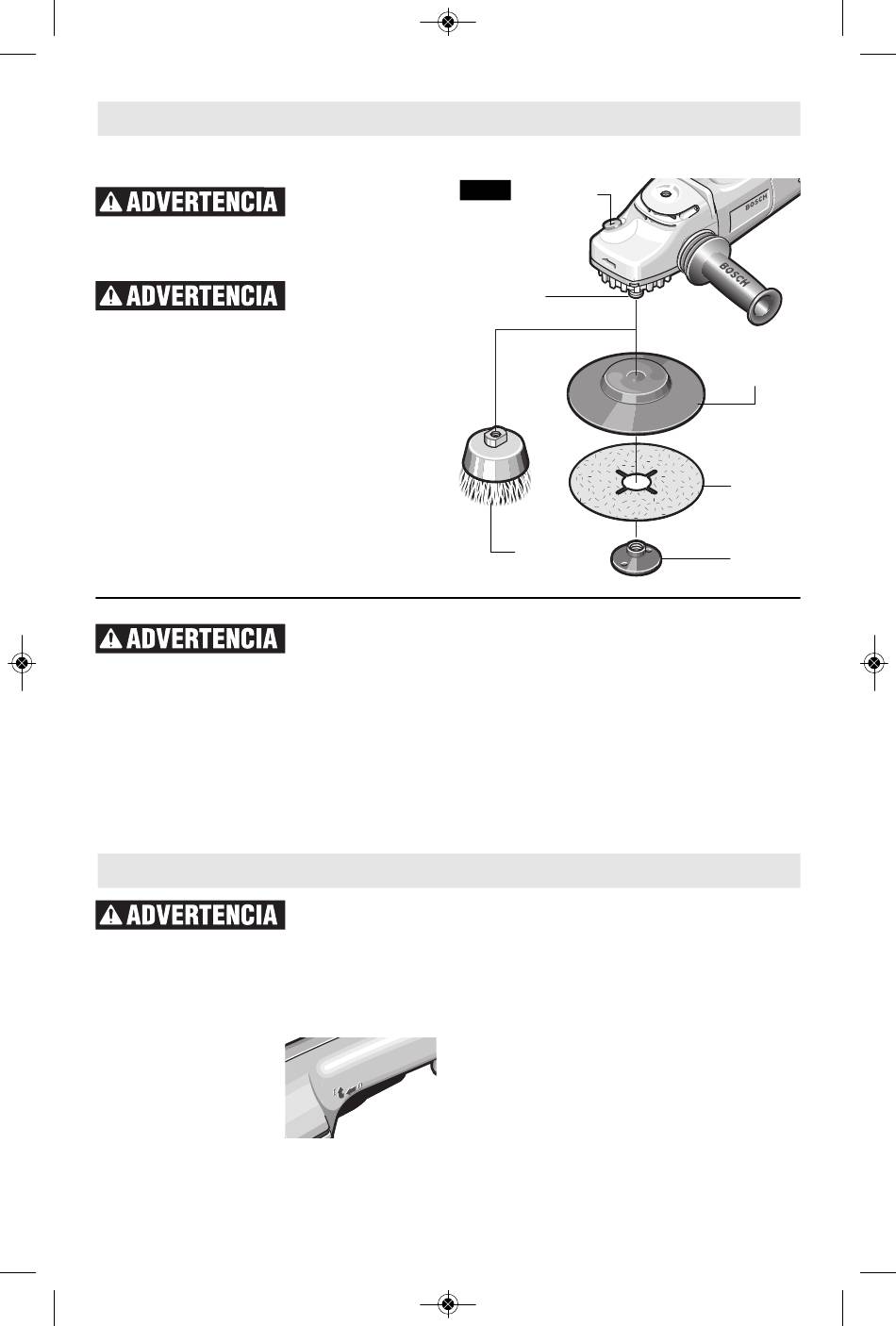

FIG. 5
CIERRE DEL
HUSILLO
HUSILLO
ESCOBILLA DE
ALAMBRE
AUTOMONTABLE
antes de "ENCENDER" la herramienta.
PARA DESMONTAR: Invierta el procedimiento.
ENSAMBLAJE DE LA RUEDA CON RAYOS DE ALAMBRE
Antes de ensamblar la rueda con rayos de alambre en
esta herramienta, desconéctela de la fuente de energía.
Instale el protector de tipo 27 (Fig. 2). Las ruedas con
rayos de alambre están equipadas con su propio cubo
roscado; simplemente enrosque dicho cubo en el
husillo. Asegúrese de que quede asentado contra el
hombro antes de "ENCENDER" la herramienta.
PARA DESMONTAR: Invierta el procedimiento.
husillo) y luego oprima la palanca de paleta.
PARA APAGAR LA HERRAMIENTA (POSICION "OFF"):
Deje de ejercer presión sobre la palanca de paleta. El
interruptor está accionado por resorte y volverá a la
posición "OFF" automáticamente.
El dispositivo de "Fijación en ON", incorporado al
interruptor de paleta, resulta práctico para operaciones
de lijado prolongadas.
PARA FIJAR EL INTERRUPTOR EN LA POSICION
"ON": Después de activar el interruptor, EMPUJE la
palanca de paleta completamente hacia ADELANTE y
deje de ejercer presión sobre la palanca de paleta.
PARA APAGAR LA HERRAMIENTA (POSICION "OFF"):
Oprima la palanca de paleta y luego suéltela. El
interruptor está accionado por resorte y volverá a la
posición "OFF" automáticamente.
ZAPATA DE
SOPORTE
DE GOMA
DISCO DE
LIJAR
TUERCA
DE FIJACION
