Élévation et abaissement de l'écran du moniteur

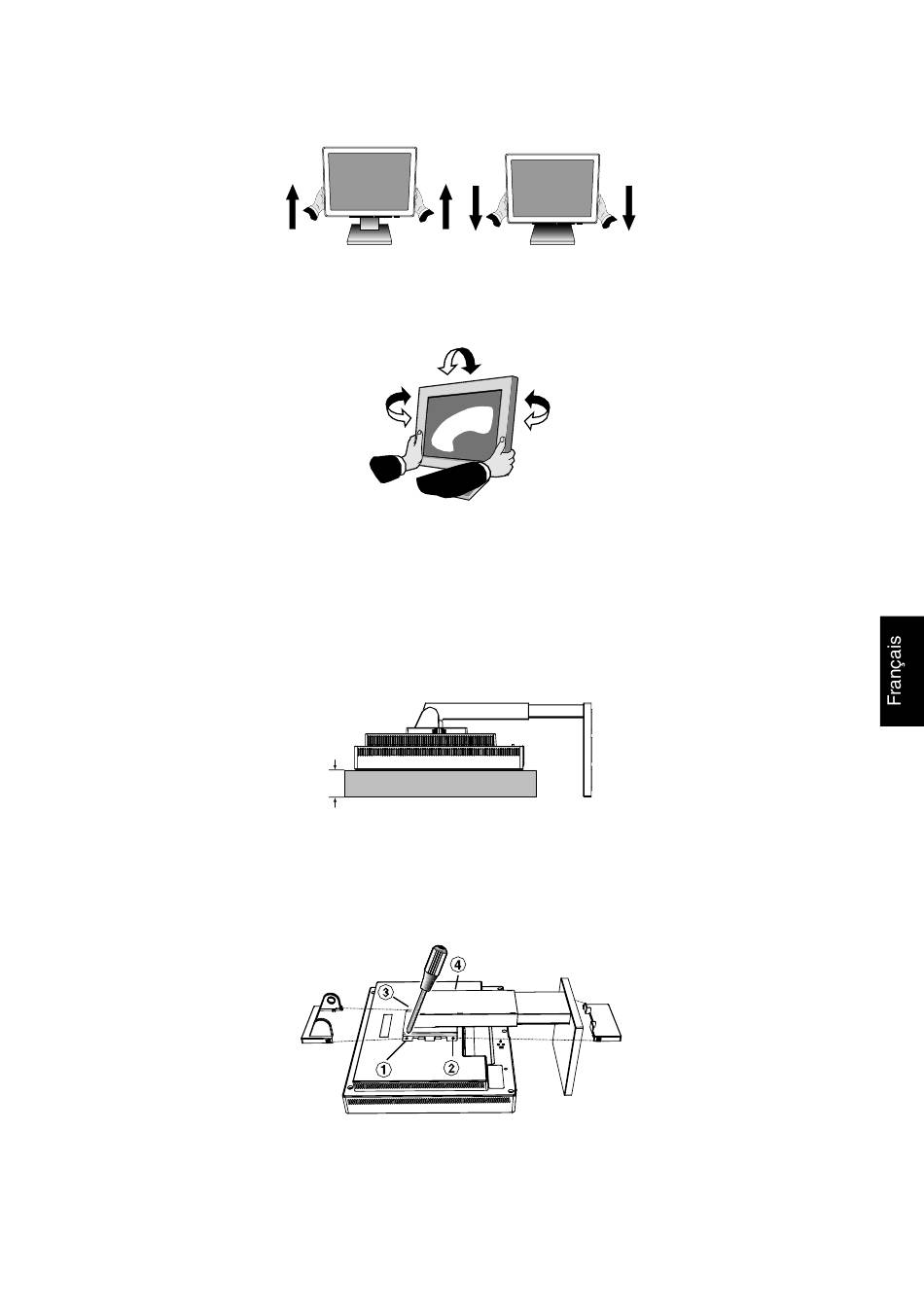

Le moniteur peut être élevé ou abaissé. Pour élever ou abaisser l'écran, placez les mains de chaque côté du moniteur et situez-le
à la hauteur de votre choix (Figure RL.1).
Inclinaison et pivotement
Maintenez les deux côtés du moniteur, puis ajustez l'inclinaison et l'orientation à votre convenance (Figure TS.1).
Dépose du support du moniteur pour montage
Pour préparer le moniteur à un autre montage :
1. Déconnectez tous les câbles.
2. Placez les mains de chaque côté du moniteur et levez jusqu'à.
3. Placez le moniteur face vers le bas sur une surface non abrasive. Placez l'écran sur une plate-forme de 55 mm de
manière à ce que le support soit parallèle à la surface (Figure S.1).
4. Retirez les quatre vis connectant le moniteur au support et soulevez l'ensemble support (Figure S.2). Le moniteur est
maintenant prêt pour un montage différent.
5. Inversez cette procédure pour fixer à nouveau le support.
REMARQUE : Utilisez uniquement une méthode de montage alternative compatible VESA (pas de 100 mm).
Attention :
Veuillez utiliser les vis fournies (au nombre de 4) pour le montage. Afin de respecter les prescriptions relatives
à la sécurité, le moniteur doit être monté sur un bras garantissant la stabilité nécessaire en fonction du poids
du moniteur. Le moniteur LCD doit être uniquement utilisé avec un bras homologué (par exemple, portant la
marque GS).
Figure RL.1
Figure TS.1
55 mm
Figure S.1
Figure S.2
Français-5
