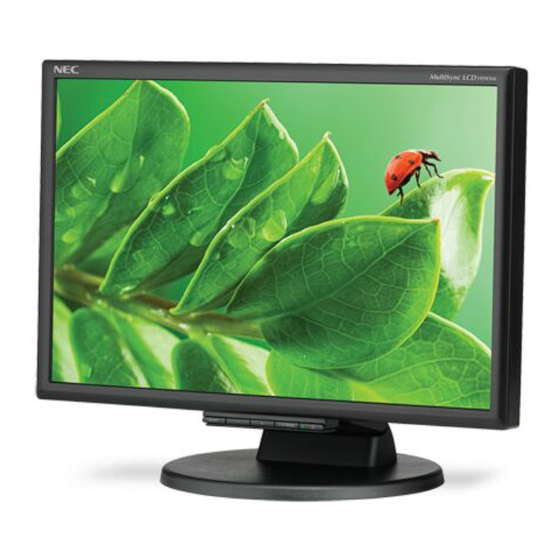

NEC MultiSync LCD195WXM Manuel De L'utilisateur
Table des Matières
Les langues disponibles
Les langues disponibles
All manuals and user guides at all-guides.com
User's Manual / Manuel de l'utilisateur/ Manual del Usuario
MultiSync
LCD195WXM™
®
To learn about other special offers register online at www.necdisplay.com.
Pour en savoir plus long sur d'autres offres spéciales, inscrives-vous en ligne à www.necdisplay.com.
Para informarse sobre otras ofertas especiales, regístrese en línea en www.necdisplay.com.
Table des Matières
Dépannage
Manuels Connexes pour NEC MultiSync LCD195WXM
Sommaire des Matières pour NEC MultiSync LCD195WXM

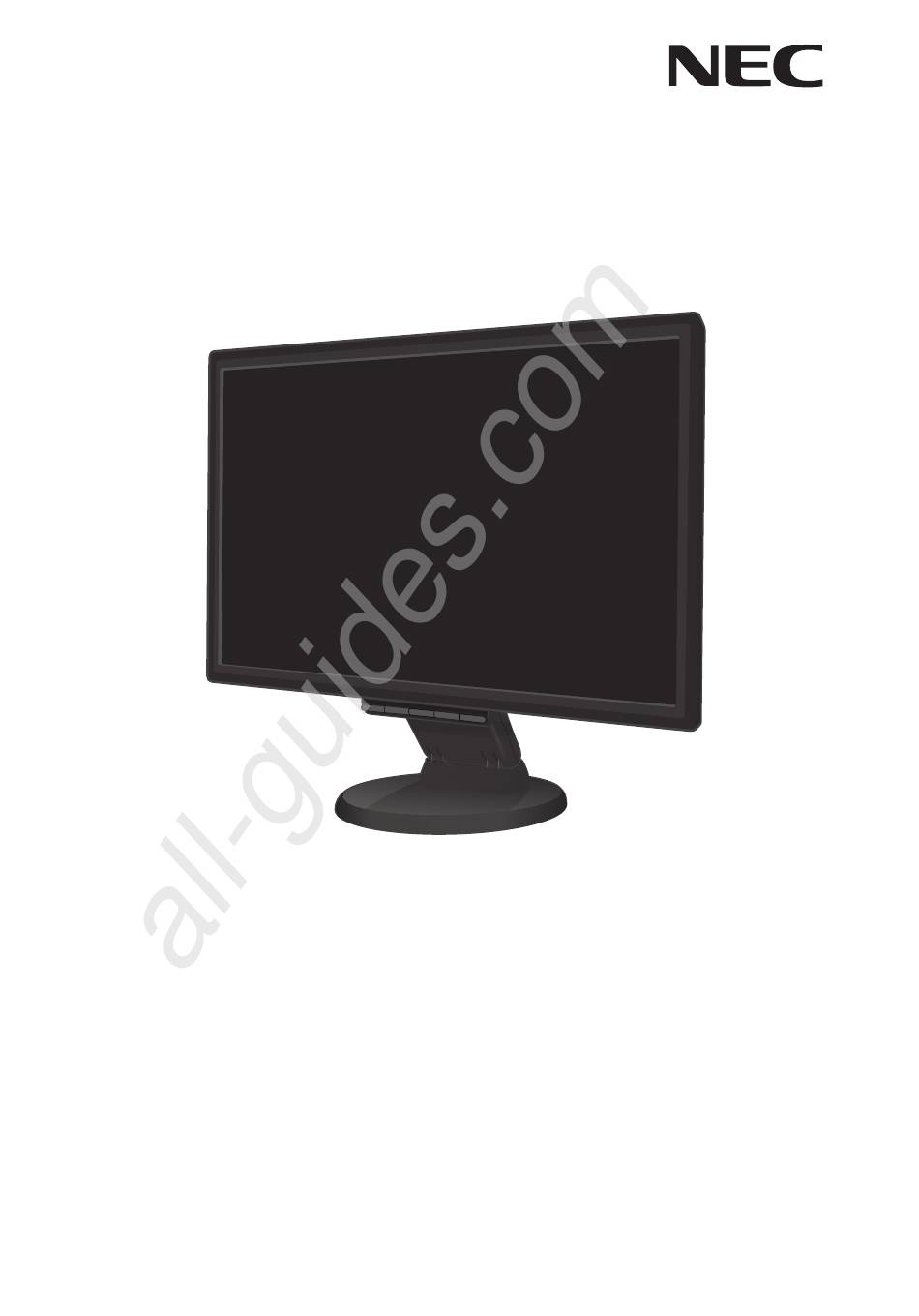

- Page 1 All manuals and user guides at all-guides.com User’s Manual / Manuel de l’utilisateur/ Manual del Usuario MultiSync LCD195WXM™ ® To learn about other special offers register online at www.necdisplay.com. Pour en savoir plus long sur d’autres offres spéciales, inscrives-vous en ligne à www.necdisplay.com. Para informarse sobre otras ofertas especiales, regístrese en línea en www.necdisplay.com.
-
Page 23: Déclaration De Conformité - Département Des Communications Du Canada
All manuals and user guides at all-guides.com AVERTISSEMENT AFIN D’ÉVITER TOUT RISQUE D’INCENDIE OU D’ÉLECTROCUTION, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. NE PAS UTILISER LA FICHE D’ALIMENTATION POLARISÉE AVEC UNE PRISE DE CORDON DE RALLONGE OU AUTRE PRISE SAUF SI LES BROCHES PEUVENT ÊTRE ENTIÈREMENT INTRODUITES. NE PAS OUVRIR LE BOÎTIER, LEQUEL CONTIENT DES COMPOSANTS À HAUTE TENSION. CONFIER TOUS TRAVAUX À DU PERSONNEL TECHNIQUE QUALIFIÉ. ATTENTION ATTENTION : POUR ÉVITER TOUT RISQUE D’ÉLECTROCUTION, NE PAS OUVRIR LE COUVERCLE (L’ARRIÈRE). À L’INTÉRIEUR, AUCUNE PIÈCE NE NÉCESSITE L’INTERVENTION DE L’UTILISATEUR. EN CAS DE PROBLÈME, S’ADRESSER À DU PERSONNEL TECHNIQUE QUALIFIÉ. Ce symbole est une mise en garde contre les risques d’électrocution que présentent certaines parties dépourvues d’isolation à l’intérieur de l’appareil. Il est donc dangereux d’établir le moindre contact avec ces parties. Ce symbole prévient l’utilisateur que des directives d’utilisation et de maintenance de cet appareil sont fournies avec ce guide d’utilisateur. Par conséquent, celles-ci doivent être lues attentivement pour éviter tout incident. Déclaration de conformité – Département des Communications du Canada DOC : Cet appareil numérique de classe B respecte toutes les exigences du Règlement sur le matériel à l’origine d’interférences du Canada. C-UL : Ce produit porte la marque «C-UL» et est conforme aux règlements de sécurité canadiens selon CAN/CSA C22.2 No. 60950-. Informations FCC . Utiliser les câbles spécifiés fournis avec les moniteur couleur MultiSync LCD95WXM (L95H0) afin ®... - Page 24 All manuals and user guides at all-guides.com Contenu La boîte* de votre nouveau moniteur NEC MultiSync LCD contient : • Moniteur MultiSync LCD • Cordon d’alimentation • Manuel de l’utilisateur • Câble pour le signal vidéo • Câble d’audio • Support de cable Cordon d’alimentation Câble pour le signal vidéo Moniteur MultiSync LCD Câble d’audio...
-
Page 25: Mise En Marche Rapide
REMARQUE : Inversez cette procédure si vous devez remettre le moniteur dans son emballage. Figure Figure 2 Pour raccorder le moniteur MultiSync LCD au système,suivez les directives ciaprès: . Mettez l’ordinateur hors tension. 2. Pour le MAC ou le PC avec sortie numérique DVI Branchez le câble de signal DVI au connecteu de la carte d’écran de votre système (Figure A.1). Serrez toutes les vis avant de continuer Pour le PC avec sortie analogique: Branchez le mini D-SUB à 5 broches du câble de signal au connecteur de la carte d’écran de votre système (Figure A.2). Serrez toutes les vis. Pour une configuration MAC: Branchez l’adaptateur de câble Macintosh à l’ordinateur, puis fixez le mini D-SUB à 5 broches du câble de signal à l’adaptateur de câble Macintosh (Figure A.3). Serrez toutes les vis. REMARQUE : Pour obtenir un adaptateur de câble Macintosh pour le MultiSync (non fourni) appelez NEC Display Solutions of America, Inc. au (800) 632-4662. Figure A. Figure A.2 Figure A.3 Câble DVI (non fourni) Adaptateur Macintosh (non fourni) Remarque : Certains systémes Macintosh ne nécessitent pas un adaptateur de câble Macintosh. - Page 26 All manuals and user guides at all-guides.com Mise en marche rapide (suite) 3. Pour fixer le cache-câbles : Insérez les attaches du cache-câbles dans les orifices du col du support et faites glisser le cache-câbles vers le bas pour le mettre en place (Figure A.4). Support Cache-câbles Socle 4. Connecter le mini D-SUB à 5 broches du câble de signal vidéo au connecteur approprié à l’arrière du moniteur (Figure B.1). Branchez le câble d’audio aux AUDIO- INPUT à avant du moniteur et l’autre extrémité à la prise de sortie audio fichesur l’ordinateur. Connectez une écouteur à “écouteur” fiche sur le dos le moniteur “ ”. Lorsque la fiche du casque d’écoute est insérée dans la prise du casque d’écoute, les haut-parleurs sont débranchés automatiquement et le son se fait entendre à travers les écouteurs. Vous pouvez vous procurer une écouteur chez votre magasin d’électroni-que local. REMARQUE : Si vous utilisez ce moniteur à 25 CA-240 V, veuillez vous reporter à la section Utilisation recommandée de ce manuel pour sélectionner le cordon d’alimentation approprié. 5. Connectez une extrémité du câble d’alimentation sur l’adaptateur AC et l’autre extrémité sur la prise de secteur. Placer le câble de signal vidéo et le cordon d’alimentation entre le couvercle du câble (Figure B.1). REMARQUE : Régler la position des câbles sous la fixation pour éviter d’endommager l’appareil.
- Page 27 All manuals and user guides at all-guides.com Mise en marche rapide (suite) Auto aucune de tact ajuste automatiquement ajuste l’écran à réglages optimaux sur setup initial pour les les plus nombreux minutages. Pour les réajustements plus further, following OSD utilise des réglages: • Contraste automatique • Réglage automatique Pour une description complète de ces commandes OSD, consultez la section Commandes de ce manuel. REMARQUE : Des informations sur le télé chargement du fichier INF Windows pour le ® moniteur NEC, consultez la www.necdisplay.com. REMARQUE : Case de probl è me,consultez la section Dépannage de ce manuel. Cordon d’alimentation Entrée (VGA) Câble d’audio cache-câbles Entrée (DVI) Figure B. Écouteur Figure C. Bouton d’alimentaion...
-
Page 28: Inclinaison Et Pivotement
All manuals and user guides at all-guides.com Mise en marche rapide (suite) Inclinaison et pivotement Figure TS. Maintenez les deux côtés du moniteur, puis ajustez l’inclinaison et l’orientation à votre convenance (Figure TS.1). Prenez des précautions lorsque vous inclinez ou REMARQUE : basculez l’écran du moniteur Élévation et abaissement de l’écran du moniteur Le moniteur peut être élevé ou abaissé. Pour élever ou abaisser l’écran, placez les mains de chaque côté du moniteur et élevez ou abaissez ce dernier à la hauteur qui vous convient (Figure RL.). REMARQUE : Manipulez l’écran avec précaution lorsque vous l’élevez ou l’abaissez. Figure RL. Enlever le support du moniteur pour le montage Pour préparer le moniteur à différents types de montage : . Déconnectez tous les câbles. -
Page 29: Connexion D'un Bras Souple
All manuals and user guides at all-guides.com Mise en marche rapide (suite) Connexion d’un bras souple Ce moniteur LCD a été conçu pour être utilisé avec un bras flexible. Utiliser les vis fournies (4pièces) lors de l’installation comme indiqué sur la figure. Le moniteur doit être installé sur un bras garantissant la stabilité nécessaire correspon- dant au poids du moniteur. Ce moniteur LCD ne peut être unilisé qu’ avec un bras homoloqué (par ex. marque GS). L‘épaisseur de parenthése (Arme) Replace screws 2,0~3,2 mm Serrez toutes les vis. 00 mm 00 mm Fiche Technique 4 vis (M4) MAX depth: 7,0 mm Poids of assemblee: If using other screws, 4,6 kg (MAX) check depth of holes. -
Page 30: Commandes
All manuals and user guides at all-guides.com Commandes Les boutons de réglage OSD situés sur l’avant du moniteur fournissent les fonctions suivantes : 1. Fonction de la touche de base – Button SELECT 1<->2 / RESET OSD affiché Raccourci à la fenêtre Raccourci à... -
Page 31: Commandes (Suite)
All manuals and user guides at all-guides.com Commandes (suite) AUDIO Contrôle le volume sain de locuteurs et headphone. Pour mettre le haut-parleur en sourdine, appuyez sur la touche « 1<->2 / RESET » LUMINOSITÉ Règle la luminosité de l’image générale et de l’écran d’arrière-plan. CONTRASTE Règle la luminosité de l’image par rapport à l’arrière-plan. RÉGLAGE AUTO (Entrée analogique seulement) Règle l’image affichée pour les modes vidéo non standard. RÉGLAGE AUTOMATIQUE (Entrée analogique seulement) Règle automatiquement la position, le format horizontal ou la résolution fine. GAUCHE/DROITET (Entrée analogique seulement) Contrôle la position horizontale de l’image dans la zone d’affichage du LCD. BAS/HAUT (Entrée analogique seulement) Contrôle la position verticale de l’image dans la zone d’affichage du LCD. -
Page 32: Verrouillage Osd
All manuals and user guides at all-guides.com Commandes (suite) EXIT La sélection de QUITTER permet de quitter le menu/sous-menu OSD. LANGUE Les menus de contrôle OSD sont disponibles en neuf langues. EXTINCTION DE L’OSD Le menu de l’OSD restera actif aussi longtemps que vous l’utiliserez. Dans le menu d’extinction de l’OSD, vous pouvez choisir le temps que mettra l’affichage pour s’effacer après la dernière pression sur une touche. -
Page 33: Consignes De Sécurité Et D'entretien
• Ne couvre pas l’armoire fente ou usage rayonnai mauvaise chaleur. Débrancher immédiatement le moniteur de la prise murale et confier la réparation à du personnel techni- que qualifié dans les cas suivants : • Lorsque le cordon d’alimentation ou la fiche est endommagé(e). • Si du liquide a été renversé ou des objets sont tombés à l’intérieur du moniteur. • Si le moniteur a été exposé à la pluie ou à de l’eau. • Si le moniteur est tombé ou le boîtier est endommagé. • Si le moniteur ne fonctionne pas normalement en suivant les directives d’utilisation. • Si écran ou verre est rodé, ne supporter pas ne venir pas touche le liquide crystal et manche sur soin. • Prévoir une aération suffisante autour du moniteur pour que la chaleur puisse se dis- siper correctement. Ne pas obstruer les ouvertures de ventilation ni placer le moniteur près d’un radiateur ou autre source de chaleur. Ne rien poser sur le moniteur. • La fiche du cordon d’alimentation est le moyen principal de débrancher le système de l’alimentation. Le moniteur doit être installé à proximité d’une prise de courant AVERTISSEMENT facilement accessible. • Manipuler avec soin lors du transport. Conserver l’emballage pour le transport. Persistance de l’image la persistance de l’image se présente lorsqu’une image résiduelle ou “ fantôme ” d’une image précé- dente reste visible sur l’écran. Contrairement aux moniteurs à tube cathodique, la persistance de le l’image des moniteurs LCD n’est pas permanente, mais l’affichage d’images constantes pendant une longue période de temps doit être évitée. Pour remédier à la persistance de l’image, mettez le moni- teur hors tension pendant une durée égale à celle de l’affichage de l’image précédente. Par exemple, si une image est restée affichée sur l’écran pendant une heure et qu’il reste une image résiduelle, le moniteur doit être mis hors tension pendant une heure pour effacer l’image. Comme pour tous les équipements d’affichage personnels, NEC Display Solutions of America, Inc. recommande l’utilisation d’un économiseur d’écran mobile à des intervalles réguliers, à chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé. - Page 34 All manuals and user guides at all-guides.com Usage recommandé (suite) LA MODIFICATION DE LA POSITION ET DU RÉGLAGE DU MONITEUR PEUT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE. OBSERVER LES DIRECTIVES CI-APRÈS LORS DU POSITIONNEMENT DU MONITEUR : • Pour une performance optimale, laissez le moniteur se réchauffer pendant 20 minutes. • Régler la hauteur du moniteur de sorte que le dessus de l’écran soit au niveau ou légèrement en-dessous du niveau des yeux. Les yeux doivent regarder légèrement vers le bas lorsque l’on regarde le milieu de l’écran. • Positionner le moniteur à une distance minimale de 40 cm (6 po) et maximale de 70 cm (28 po) des yeux. La distance optimale est de 50 cm (20 po). • Reposer ses yeux régulièrement en regardant vers un objet situé à au moins 6 m (20 pieds). Cligner régulièrement. • Positionner le moniteur à un angle de 90° par rapport aux fenêtres et autres sources de lumière, afin de réduire au maximum les reflets et l’éblouissement. Régler l’inclinaison du moniteur de sorte que l’éclairage du plafond ne soit pas reflété sur l’écran. • Si une lumière réfléchie rend la vision de l’écran difficile, utiliser un filtre anti-reflet. • Régler les commandes de luminosité et de contraste du moniteur pour améliorer la lisibilité. • Utiliser un support de document placé près de l’écran. • Positionner ce que l’on regarde le plus souvent (l’écran ou les documents de référence) directement devant soi pour réduire au maximum les mouvements de la tête lorsque l’on dactylographie.
-
Page 35: Fiche Technique
Horizontale : 3,5 kHz à 8, kHz Automatique synchronisation Verticale : 56 Hz à 76 Hz Automatique Résolutions acceptées 720 x 400* :texte VGA 640 x 480* @ 60 Hz à 75 Hz Certains systémes peuvent ne pas prendre 800 x 600* @ 56 Hz à 75 Hz en charge tous le modes listés. 832 x 624* @ 75 Hz 024 x 768* @ 60 Hz à 76 Hz 280 x 768* @ 60 Hz 52 x 864* @ 60 Hz à 75 Hz 52 x 870* @ 75 Hz 280 x 960* @ 60 Hz à 75 Hz NEC DISPLAY SOLUTIONS 280 x 024 @ 60 Hz à 76 Hz recommande une résolution à 60 Hz pour 360 x 768 @ 60 Hz des performances d’affichage 440 x 900 @ 60 Hz à 75 Hz .... optimales et couleurs. Zone d’affichage active Horizontale : 408,2 mm/6, pouces Verticale : 255,2 mm/0,0 pouces Alimentation 00-240 V ~ 50/60 Hz Tension d’alimentation 0,65-0,3A/00-240V Haut-parleur Sortie audio pratique: + watts Dimensions Paysage :... -
Page 36: Fonctions
All manuals and user guides at all-guides.com Fonctions Encombrement réduit : Constitue la solution idéale pour les environnements qui nécessitent une image de haute qualité et un encombrement et un poids limités. L’encombrement réduit et le faible poids du moniteur permettent de le déplacer ou de le transporter rapidement d’un point à un autre. Système de commande AccuColor : Permet de régler les couleurs à l’écran et de ® personnaliser la précision des couleurs selon diverses normes. Le logiciel NaViSet™ : Le logiciel NaViSet offre une interface graphique étendue et intuitive, vous permettant de régler les paramètres d’affichage OSD plus aisément avec la souris et le clavier. Auto aucune de tact n’Ajuste™ : pas qu’auto de tact ajuste automatiquement ajuste l’écran à réglages oprimaux sur setup initial. Fonctions ErgoDesign : Améliore l’ergonomie humaine pour améliorer l’environnement ® de travail, protéger la santé de l’utilisateur et épargner de l’argent. On peut citer comme exemple les commandes OSD pour un réglage rapide et facile de l’image, un socle inclinable pour un meilleur confort de visualisation et la conformité aux directives MPRII et TCO concernant les réductions d’émissions. -
Page 37: Dépannage
L’interrupteur d’alimentation ne fonctionne pas • Déconnectez le cordon d’alimentation de la prise secteur pour mettre le moniteur sous puis hors tension. Persistance de l’image • La persistance de l’image se produit lorsque «le fantôme» d’une image reste sur l’écran même après la mise hors tension du moniteur. À la différence de la persistance d’image sur les moniteurs TRC, celle observée sur les moniteurs LCD n’est pas permanente. Pour remédier à la persistance de l’image, mettre le moniteur hors tension pendant une durée égale à celle de l’affichage de l’image. Si une image est restée affichée sur l’écran pendant une heure et qu’il y a «fantôme» de cette image, il faut mettre le moniteur hors tension pendant une heure pour effacer l’image. NOTA : Comme pour tous les équipements d’affichage personnels, NEC Display Solutions of America, Inc. recommande l’utilisation d’un économiseur d’écran mobile à des intervalles réguliers, à chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé. L’image défile ou est instable • Le câble vidéo doit être bien connecté à la carte d’affichage et à l’ordinateur. • Utilisez les boutons de Réglage image OSD pour mettre au point et régler l’affichage en augmentant ou en diminuant la valeur Fin. Lorsque l’affichage est réglé, le Réglage image OSD peut nécessiter un réajustement. • Vérifier la compatibilité et les réglages recommandés de votre moniteur et de votre carte d’affichage. • Si votre texte n’est pas net, con Figurez le mode vidéo en non entrelacé à 60Hz. -
Page 38: Références
All manuals and user guides at all-guides.com Références Service à la clientèle et assistance technique du moniteur NEC Service à la clientèle et assistance technique: (800) 632-4662 Télécopieur: (800) 695-3044 Pièces et accessoires/adaptateur de câble Macintosh: (800) 632-4662 Information sur la garantie: www.necdisplay.com Assistance technique en ligne www.necdisplay.com Ventes et information produit Ligne d’information sur les ventes: (888) 888-632-6487 Clientèle canadienne: (866) 77-0266, Ext#: 4037... -
Page 39: Garantie Limitée
Canada par NEC DISPLAY SOLUTIONS. Aucune garantie n’est offerte à l’extérieur des États-Unis et du Canada. La preuve d’achat sera exigée par NEC DISPLAY SOLUTIONS pour prouver la date d’achat. Une telle preuve d’achat doit être une facture de vente d’origine ou un reçu reprenant le nom et l’adresse du vendeur, de l’acheteur et le numéro de série du produit. Pour obtenir un service au titre de la garantie, vous devez expédier le produit en port prépayé ou le déposer chez le revendeur agréé qui vous l’a vendu ou dans un autre centre autorisé par NEC DISPLAY SOLUTIONS, soit dans l’emballage d’origine, soit dans un emballage similaire procurant un niveau équivalent de protection. Avant de retourner tout produit à NEC DISPLAY SOLUTIONS, vous devez d’abord obtenir une autorisation de retour de marchandise en composant le -800-632-4662. Le produit ne pourra avoir été enlevé ou modifié, réparé ou entretenu au préalable par personne d’autre que du personnel technique autorisé par NEC DISPLAY SOLUTIONS, et le numéro de série du produit ne pourra pas avoir été enlevé. Pour être couvert par cette garantie, le produit ne pourra pas avoir été soumis à l’affichage d’une image fixe pendant de longues périodes de temps résultant en une persistance de l’image, un accident, une utilisation incorrecte ou abusive ou une utilisation contraire aux directives contenues dans le guide de l’utilisateur. Une seule de ces conditions annulera la garantie. -
Page 40: Tco'03
All manuals and user guides at all-guides.com TCO’03 Félicitations ! L’écran que vous venez d’acheter porte l’étiquette « Displays TCO’03 ». Ceci signifie que votre écran a été conçu, fabriqué, et vérifié selon certaines des directives relatives à la qualité et aux exigences environnementales les plus strictes au monde. Cela permet à un produit de haute performance, conçu avec l’utilisateur comme priorité, de réduire son impact sur notre environnement naturel. Voici certaines caractéristiques de ces directives « TCO’03 Display » : Ergonomie • Bonne ergonomie visuelle et qualité de l’image afin d’améliorer l’environnement de travail des utilisateurs, et afin de réduire les problèmes de vue et de tension nerveuse. Les paramètres importants sont la luminance, le contraste, la résolution, la rémission, le rendu des couleurs et la stabilité de l’image. -
Page 41: Informations Du Fabricant Relatives Au Recylage Et Aux Économies D'énergie
All manuals and user guides at all-guides.com Informations du fabricant relatives au recylage et aux économies d’énergie NEC-DISPLAY SOLUTIONS est extrêmement résolu à protéger l’environnement et considère le recyclage comme l’une des principales priorités de l’entreprise en essayant de minimiser les répercussions sur l’environnement. Nous nous engageons à développer des produits qui n’ont pas d’impact négatif sur l’environnement et nous nous efforçons toujours de favoriser la défi nition et le respect des normes indépendantes les plus récentes édictées par les organismes tels lSO (International Organization for Standardization) et TCO (Swedish Trades Union). Elimination des produits NEC usagés Le but du recyclage est d’améliorer l’environnement en réutilisant, mettant à niveau, reconditionnant ou en récupérant le matériel. Des sites de recyclage spécialisés s’assurent que les composants nocifs pour l’environnement soient correctement manipulés et éliminés. Pour garantir le meilleur recyclage possible de nos produits, NEC DISPLAY SOLUTIONS propose diverses procédures de recyclage et émet des recommandations quant verses à la manipulation du produit dans le respect de l’environnement lorsqu’il est arrivé en fi n de vie. Toutes les informations requises concernant l’élimination du produit ainsi que les informations spécifi ques à chaque pays concernant les sites de recyclage sont disponibles sur les sites Web suivants : Etats-Unis : http://www.necdisplay.com Europe : http://www.nec-display-solutions.com/greencompany/ Japon : http://www.nec-display.com Économie d’énergie : Ce moniteur est équipé d’une capacité d’économie d’énergie avancée. Lorsqu’un signal standard VESA de signalisation de gestion de la consommation de l’affi chage (DPMS) est... -
Page 42: Déclaration Du Fabricant
MultiSync LCD95WXM (L95H0) sont conformes à la directive 73/23/EEC du Counseil: – EN 60950- la directive 89/336/EEC du Counseil: – EN 55022 – EN 6000-3-2 – EN 6000-3-3 – EN 55024 et porte le sigle NEC Display Solutions, Ltd. 4-3-23, Shibaura, Minato-Ku Tokyo 08-0023, Japan WEEE Mark (Directive Européenne 2002/96/EC) Au sein de 1’Union Européenne La législation en vigueur dans tous les états membres de ’Union Européenne exige que tous les déchets électriques et électroniques portant Ie symbole ci-contre (à gauche) ne soient pas mélangés au reste des déchets ménagers lors de leur élimination. Ceci inclut notamment les moniteurs et accessoires électriques, tels que les câbles-signaux et les cordons d’alimentation. Lorsque vous devez vous débarrasser de vos produits d’affichage NEC, des autorités veuillez suivre les... -
Page 43: Déclaration De Conformité
Afin de permettre l’amélioration du design et des caractéristiques techniques, les informations contenues dans ce document sont sujettes à modifications sans préavis. La reproduction totale ou partielle de ce document sans l’accord préalable de NEC Display Solutions of America, Inc. est interdite. DÉCLARATION DE CONFORMITÉ Cet appareil est conforme à l’article 5 du règlement de la FCC. L’utilisation est soumise à deux conditions. ) Cet appareil ne peut pas occasionner d’interférences nuisibles, et 2) cet appareil doit accepter toutes interférences reçues, y compris les interférences qui peuvent occasionner un mauvais fonctionnement. Partie responsable américaine : NEC Display Solutions of America, Inc. Adresse : 500 Park Blvd, Suite 1100 Itasca, Illinois 60143 tél. : (630) 467-3000 Type de produit : Moniteur d’affichage Classification de l’appareil :...
