7.4
Démontage et montage matériel
7.4.1
Démonter le ventilateur de l'appareil
7.4.1.1
Changement du ventilateur frontal
Condition préalable
● L'appareil est totalement déconnecté de la tension du réseau, voir chapitre "Arrêt de
l'appareil (Page 71)".
● Le cache du ventilateur est retiré, voir chapitre "Retrait du cache du ventilateur
(Page 123)".
● Un ventilateur
N'utilisez qu'un ventilateur du même type.
Marche à suivre

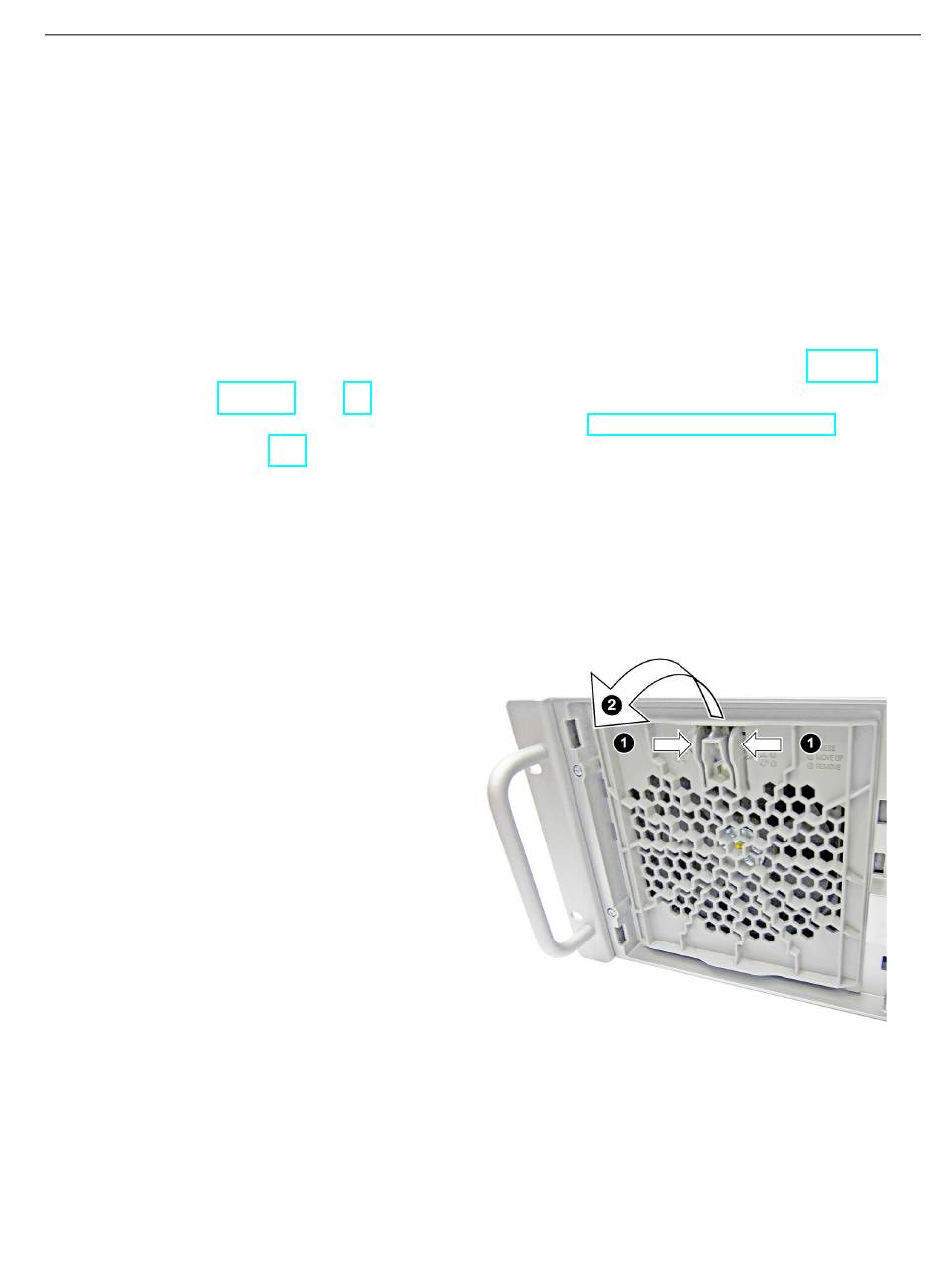

Retrait du support de ventilateur
1. Comprimez les verrouillages
et maintenez-les dans cette
position.
2. Tirez le support de ventilateur
légèrement vers le haut pour le
détacher de la baïonnette et
extrayez-le par l'avant hors de la
face avant du boîtier.
3. Déposez le support de ventilateur
avec les ouvertures vers le bas
(ventilateur orienté vers le haut,
voir les figures suivantes).
SIMATIC IPC547G
Instructions de service, 11/2016, A5E36789393-AA
①
②
Maintenance et entretien de l'appareil
7.4 Démontage et montage matériel
133
