7.1.2
Montage / démontage
Possibilités de montage
Les disjoncteurs sont fixés comme suit :
• encliquetage sur un rail DIN symétrique de 35 mm conforme à DIN EN 60715
• vissage sur une plaque de montage

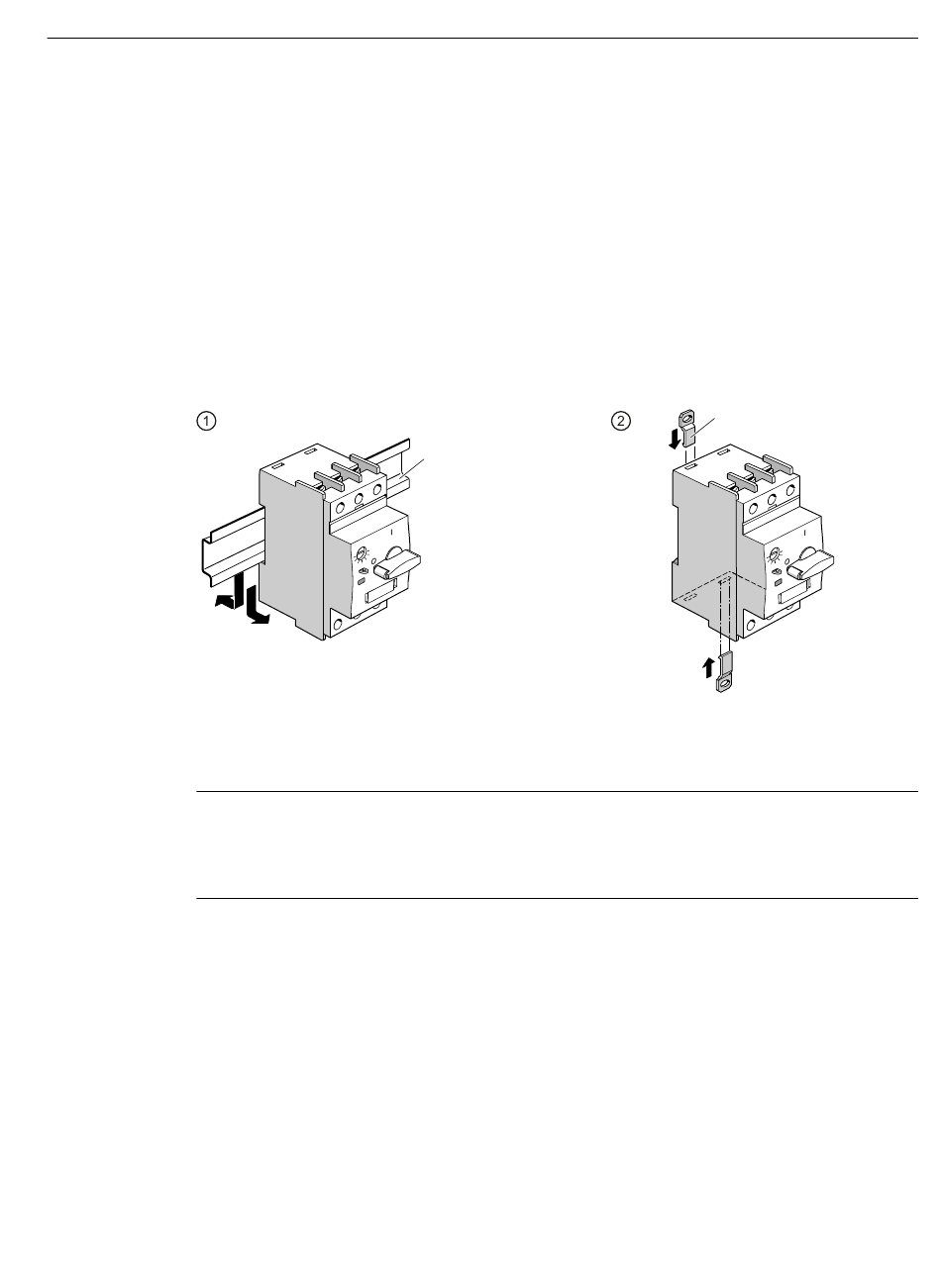

Montage / démontage (taille S00 et S0)
①
②
Figure 7-2
Remarque
Pattes de fixation (taille S00 et S0)
On peut fixer les disjoncteurs sur une surface plane avec 2 vis. Pour les disjoncteurs de taille S00
et S0, on a besoin pour cela de 2 pattes de fixation (3RV2928-0B) (paquet de 10 pièces).
Montage / démontage (taille S2)
La représentation suivante présente le montage des disjoncteurs (taille S2) sur une plaque de
montage.
Disjoncteurs SIRIUS 3RV
Manuel, 01/2021, A5E03656507330A/RS-AH/009
DIN EN 60715
Montage sur rail DIN symétrique
Montage sur plaque de montage
Montage / démontage des disjoncteurs (taille S00 et S0)
Montage
7.1 Montage standard
3RV2928-0B
99
