8.3
Montage / démontage
8.3.1
Relais thermiques et électroniques de surcharge (S00 / S0)
Montage direct sur le contacteur 3RT (tailles S00 et S0)
La figure suivante montre le montage sur le contacteur 3RT2 en prenant pour exemple le relais
thermique de surcharge 3RU21 de taille S0. Les ensembles contacteur-relais de surcharge
peuvent s'encliqueter sur des rails DIN symétriques de 35 mm conformes à la DIN EN 60715.

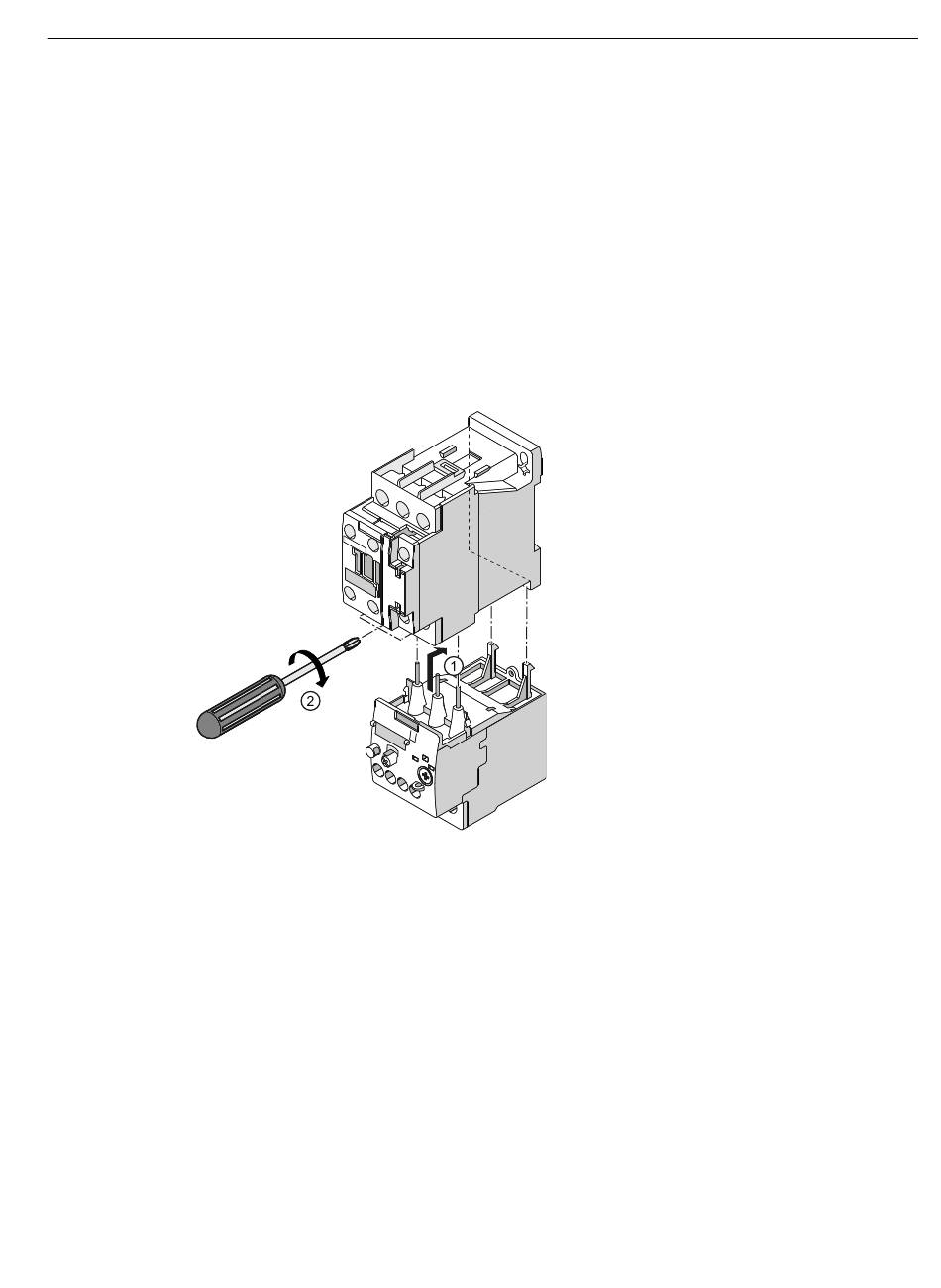

Montage du relais thermique de surcharge 3RU21, connectique à vis
①
②
Relais thermiques de surcharge SIRIUS 3RU / Relais électroniques de surcharge SIRIUS 3RB
Manuel, 01/2021, A5E03656507430A/RS-AD/005
Placez le relais de surcharge dans le contacteur par en dessous. Introduisez les deux crochets du
relais dans les deux ouvertures situées à l'arrière du contacteur. Ainsi, les contacts principaux
s'enfichent dans les prises correspondantes du contacteur.
Vissez les bornes du conducteur principal sur le contacteur. Vérifiez que le câble est bien fixé.
Montage
8.3 Montage / démontage
91
