6.1.1
Lecteurs
Les lecteurs peuvent être montés dans le boîtier standard de plusieurs manières :
● dans le support de lecteur type A pour lecteurs utilisables dans le tiroir amovible,
● dans le support pour montage encastré du lecteur,
● sur une plaque support de lecteur sur la paroi latérale gauche.
Les lecteurs peuvent être montés de la manière suivante dans le boîtier court :
● sur une plaque support de lecteur en face avant.
6.1.1.1
Configuration autorisée pour plage de température de 0 à 35 °C

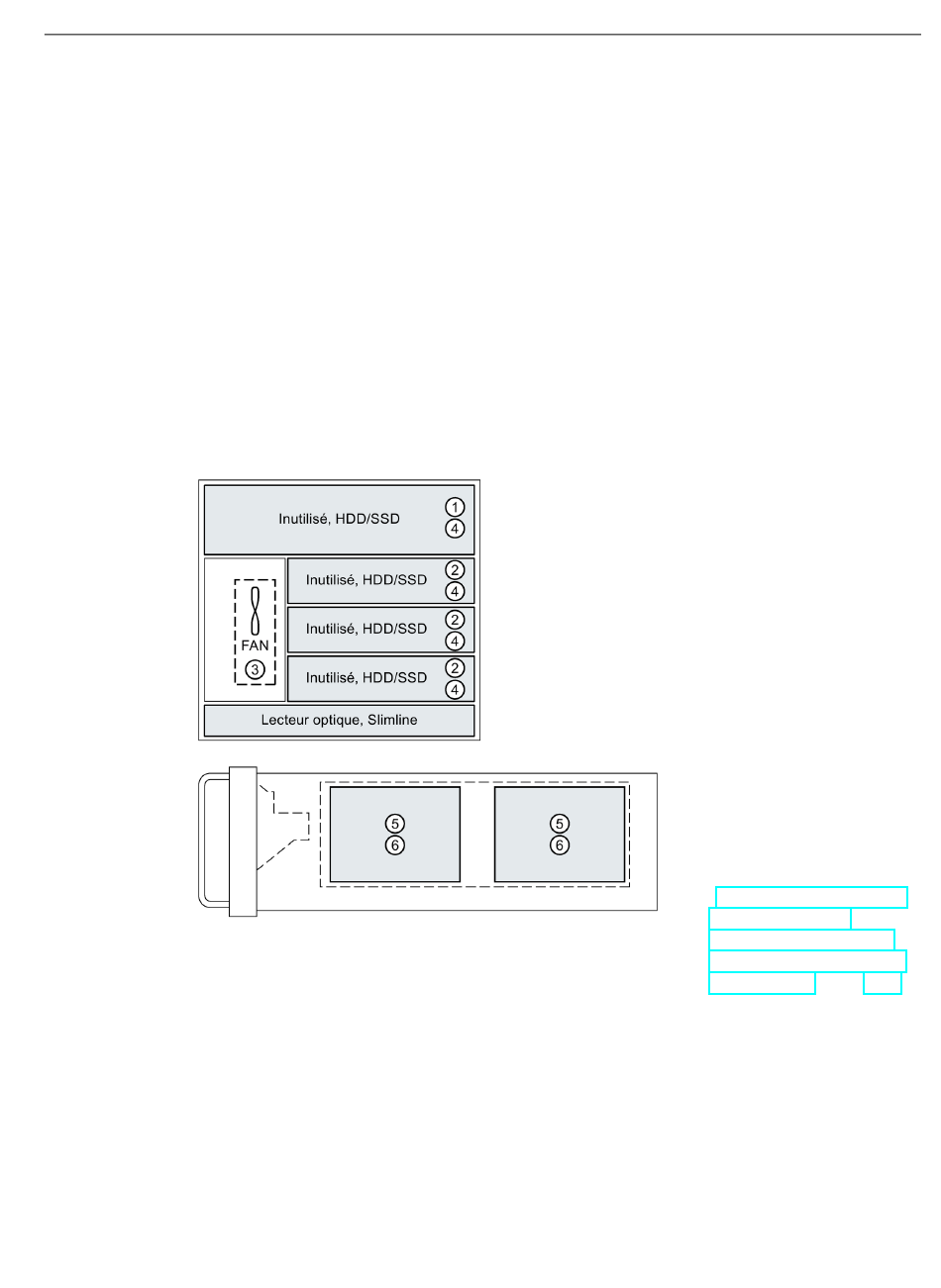

Version de boîtier avec support de lecteur type A
La puissance dissipée autorisée maximale des cartes d'extension est de 80 W.
SIMATIC IPC547G
Instructions de service, 11/2016, A5E36789393-AA
Extension et paramétrage de l'appareil
6.1 Remarques sur les extensions
①
Lecteur dans adaptateur 5,25" pour tiroir amovible
②
Lecteur dans tiroir amovible
③
Ventilateur sur support de lecteur type A. Ce ven-
tilateur est nécessaire uniquement en association
avec disque dur de type "Enterprise"
④
Disque dur de type "Enterprise" possible
⑤
Lecteur supplémentaire
monté sur une plaque
support de lecteur sur la
paroi latérale gauche.
Pour plus de détails, voir
le chapitre
"Montage/remplacement
du disque dur in-
terne/SSD sur la paroi
latérale (boîtier standard
uniquement) (Page 109)".
⑥
Disque dur de type "En-
terprise" possible
85
