Lire au complet la section Installation ci-après
avant de commencer l'installation.
MESURES DE SÉCURITÉ
AVERTISSEMENT
LES CHOCS ÉLECTRIQUES peu-
vent être mortels.
• Seul un personnel qualifié doit installer
ce matériel.
• Seul un personnel qui a pris connais-
sance du manuel de l'opérateur de la SP-
175 PLUS doit installer et faire fonction-
ner ce matériel.
• On doit connecter la machine à une prise
avec mise à la terre conformément aux
codes de l'électricité nationaux, locaux
ou autres applicables.
• L'interrupteur d'alimentation de la SP-
175 PLUS doit être sur OFF («O») quand
on installe le câble de retour et le pistolet
et quand on connecte le cordon d'ali-
mentation à l'alimentation d'entrée.
RECONNAÎTRE ET REPÉRER LES
COMPOSANTS
Si ce n'est pas déjà fait, déballer la SP-175 Plus de
son carton et enlever l'emballage qui l'entoure.

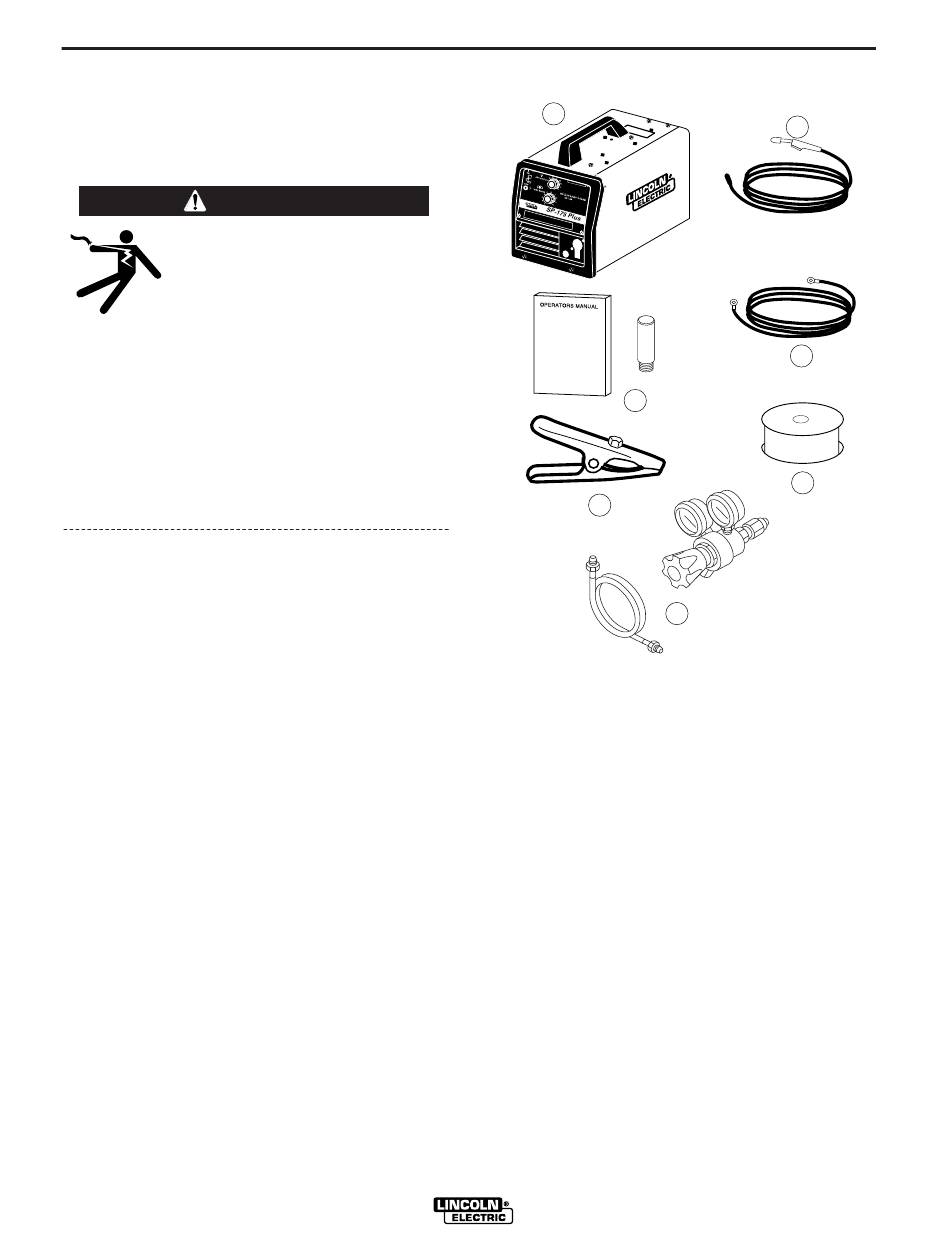

Enlever les articles individuels du carton (voir la figure
A1):
1. SP-175 PLUS
2. Pistolet et faisceau (1)
3. Enveloppe de documentation et articles divers qui
contient :
a) Ce manuel de l'opérateur
b) Un tube contact pour fil de 0,030 po (0,8 mm) de
diamètre
c) Un tube contact pour fil de 0,035 po (0,9 mm) de
diamètre
4. Câble de retour 10 pi (3 m)
5. Connecteur de pièce
6. Bobine échantillon de fil L-56 MIG de 0,025 po (0,8
mm)
7. Détendeur de mélange de gaz réglable et tuyau.
Pour connaître les options et accessoires en stock,
voir la section Accessoires.
(1) À sa sortie d'usine, le conduit intérieur du pistolet SP-175 Plus est prêt à dévider du fil
de 0,023-0,035 po (0,6 –0,9 mm). Le tube contact est prévu pour dévider du fil de 0,025
po (0,6 mm).
INSTALLATION
1
SP-175 PLUS
FIGURE A.1
3
5
7
