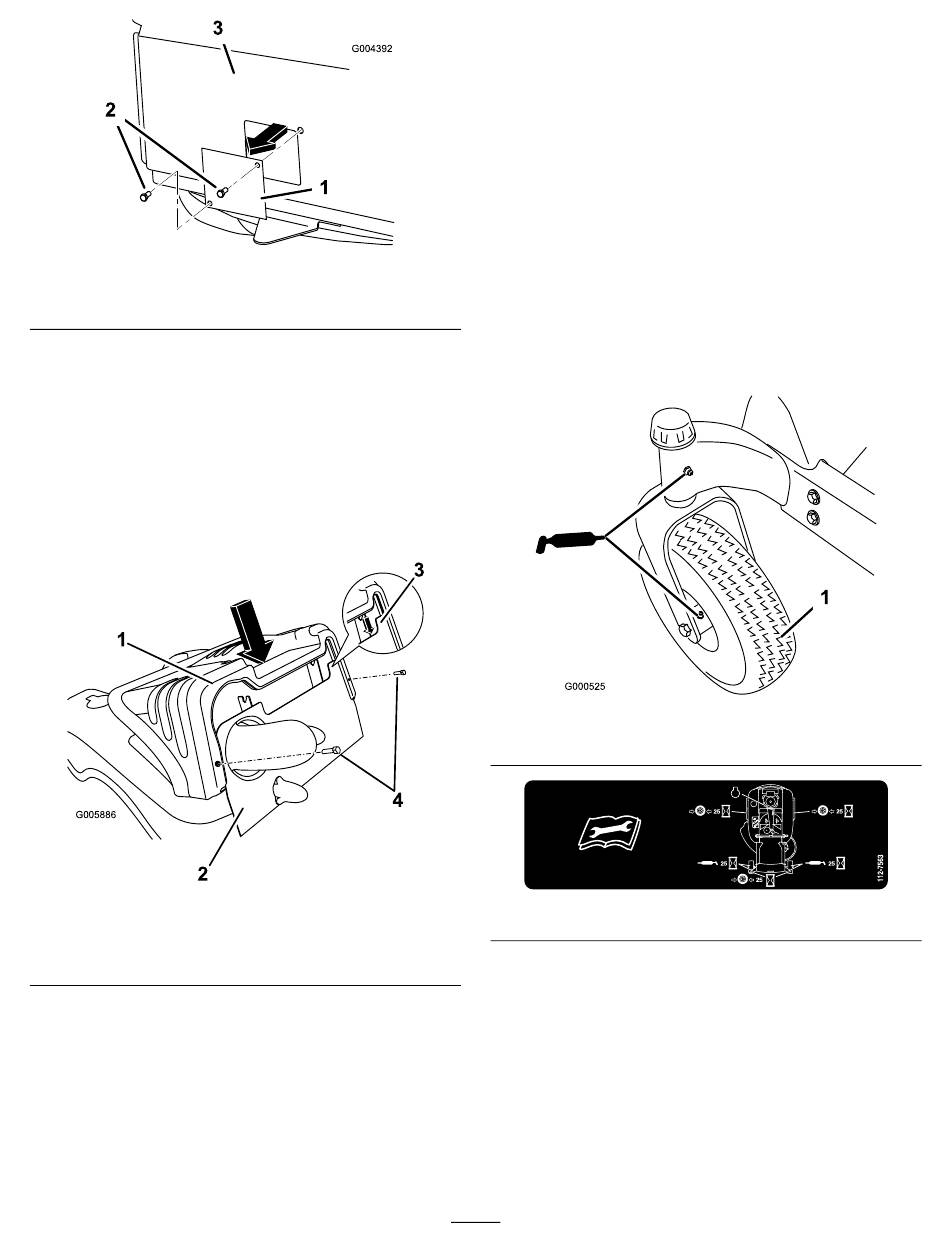

Figure 27
1. Panneau d'accès arrière
2. Fixation
Mise en place du capot moteur
1. Pour installer le capot, alignez sa fente sur le
châssis et abaissez-le sur le châssis avec précaution
(Figure 28). Vérifiez que le châssis est engagé
correctement dans la rainure du capot avant
d'appuyer sur ce dernier. Appuyez doucement pour
engager la goupille de retenue. Remettez les fixations
enlevées précédemment.
1
G005886
2
Figure 28
1. Capot du moteur
2. Châssis
2. Installez le bac de ramassage (voir Utilisation ,
page 14).
3. Châssis
3
4
3. Châssis engagé dans la
fente du capot
4. Fixations
Lubrification
Graissage des roulements
Graissez le pivot des roues pivotantes et les roues
(Figure 29).
1. Garez la machine sur une surface plane et désengagez
les lames.
2. Placez les leviers de commande de déplacement à
la position de freinage, arrêtez le moteur, retirez la
clé et attendez l'arrêt complet de toutes les pièces
mobiles avant de quitter le siège.
3. Nettoyez les graisseurs (Figure 29 et Figure 30) à
l'aide d'un chiffon. Grattez la peinture qui pourrait
se trouver sur les graisseurs.
1. Pneu de roue pivotante
4. Raccordez une pompe à graisse à chaque graisseur
(Figure 29 et Figure 30). Injectez de la graisse dans
les graisseurs jusqu'à ce qu'elle commence à sortir
des roulements.
5. Essuyez tout excès de graisse.
29
Figure 29
Figure 30
