Moteurs synchrones 1FT7
Instructions de service, 05/2021, A5E50907611D AA
Connecteur, taille M40
Connecteur SPEED-CONNECT M40
Borne pour le blindage de câble

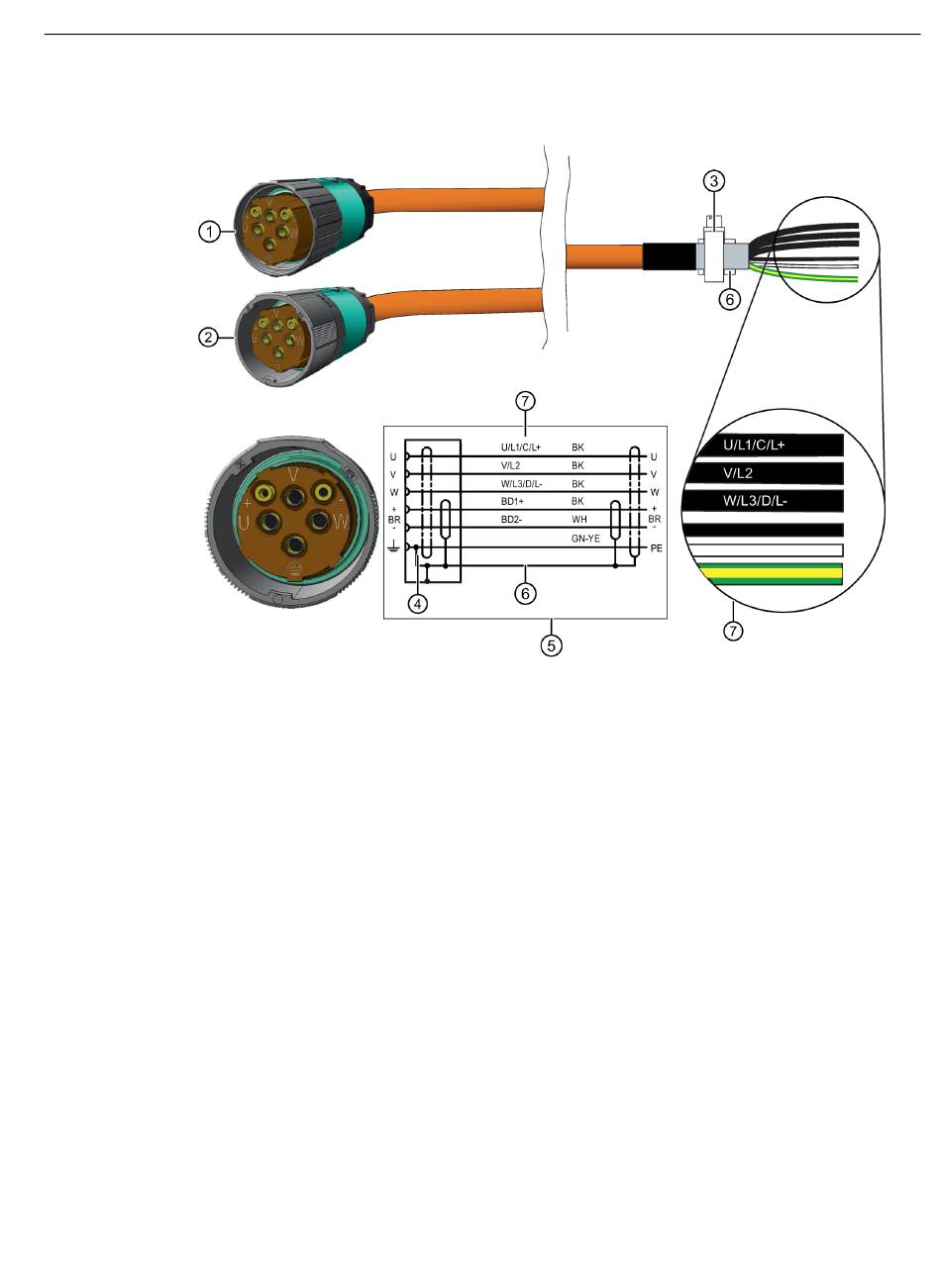

Brochage des connecteurs
Schéma électrique
Blindage de câble
Repérage du conducteur :
U ; V ; W = câbles d'énergie, blindage supplémentaire sur chaque câble
BD1+ et BD2- = câble de frein sans repérage, 1,5 mm
PE = conducteur de protection
5.4 Intégration au système
, blindage commun
2
Raccordement
91
