Étape 5 : Organisation du câble de charge
1.

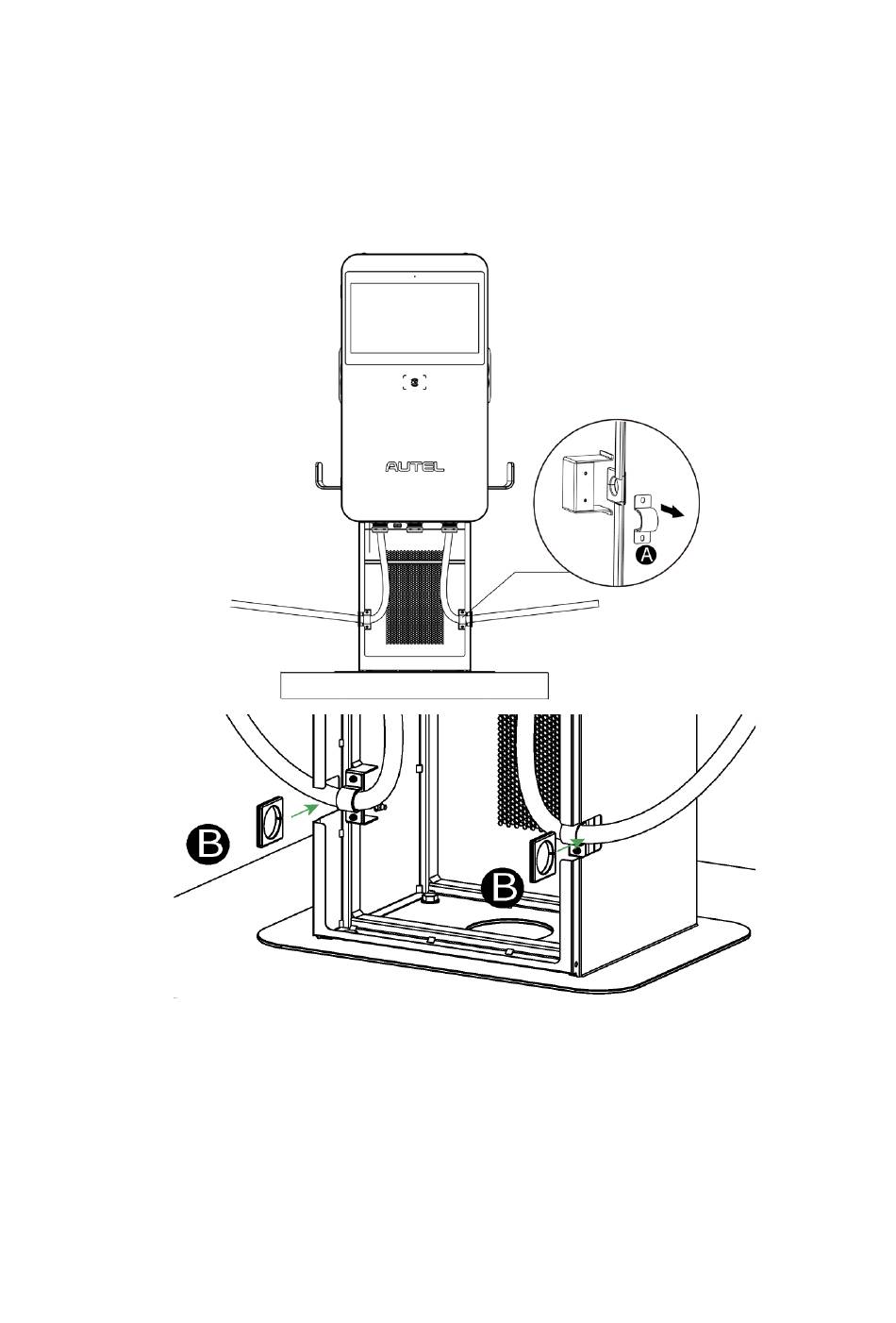

Retirez les deux serre-câbles (A) en dévissant les quatre écrous M4 à l'aide du
tournevis Phillips et retirez les deux anneaux en caoutchouc (B) du piédestal.
2.
Utilisez les serre-câbles (A) pour fixer les câbles de charge en vissant les quatre
écrous M4 et en les serrant à 1,2 Nm. Installez les anneaux en caoutchouc sur le
piédestal en faisant passer les câbles dans les anneaux en caoutchouc (B) par les
ouvertures. Veillez à ce que les câbles de charge puissent rester dans leur
tolérance de flexion.
3.
Faites passer les câbles par les supports de câbles situés de part et d'autre du
piédestal et branchez les connecteurs dans les étuis.
Une fois les étapes d'installation ci-dessus terminées, vous êtes prêt à commencer le
câblage de l'alimentation électrique. Consultez la Section 5.6 pour continuer.
