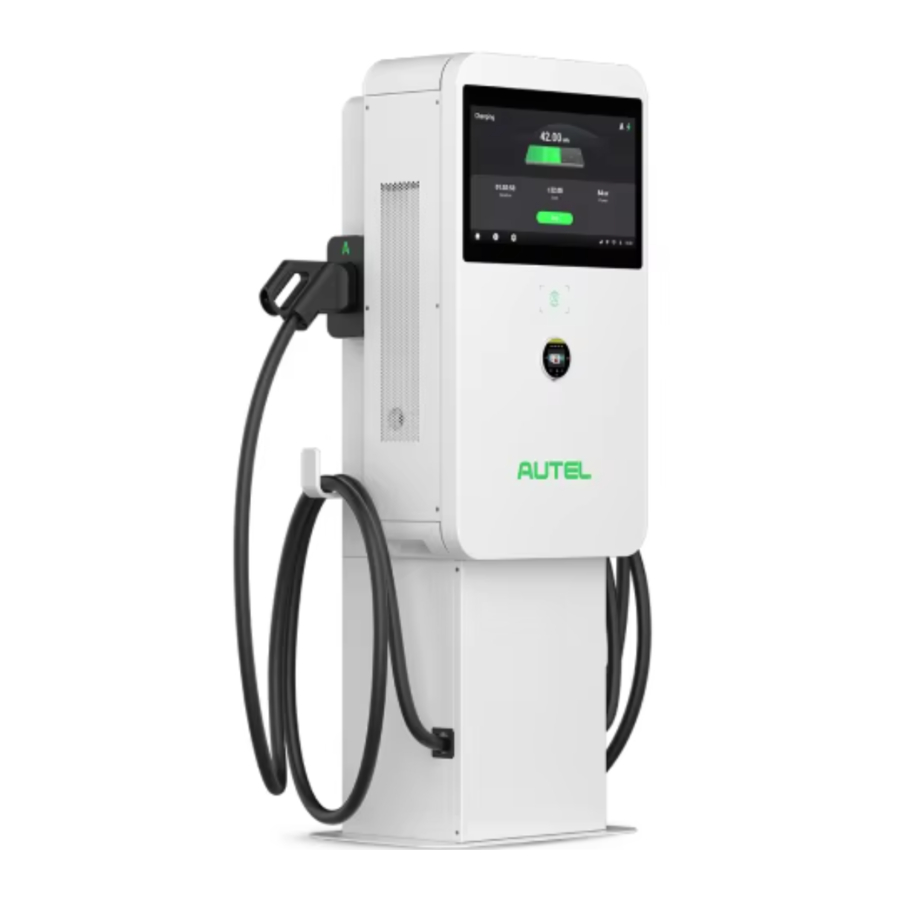

AUTEL MaxiCharger Manuel

Pour un montage sur un piédestal

Corps principal et kit de montage

Kit de piédestal (facultatif)

Installation

Procédures générales d'installation :

1. Déballer la caisse d'expédition.
2. Déplacer le MaxiCharger vers le site d'installation.
3. Monter le MaxiCharger.
4. Effectuer le câblage de l'alimentation électrique.
5. Terminer l'installation.

Les travaux d'installation doivent être effectués après avoir choisi un emplacement approprié.

• Couper l'alimentation électrique avant d'ouvrir le MaxiCharger.
• Ne pas toucher les composants internes du MaxiCharger lorsqu'il est sous tension.
• S'assurer qu'aucune tension n'est appliquée lors de la vérification du MaxiCharger.
• N'utiliser le MaxiCharger que lorsque sa porte est fermée et verrouillée.

Déballage

1. Retirer l'emballage à l'aide d'outils appropriés.
2. Inspecter le MaxiCharger et les pièces d'installation pour détecter tout dommage. Si des dommages sont évidents ou si les pièces ne correspondent pas à la commande, contacter votre revendeur local.

Déplacement du MaxiCharger

Il est recommandé de déplacer le MaxiCharger vers le site d'installation à l'aide d'un équipement de levage approprié (grue, sangles, etc.).

1. Retirer les quatre vis situées sur le dessus du chargeur à l'aide d'un tournevis plat. Les mettre de côté.

2. Installer et serrer les quatre boulons à œil de levage M12 dans les quatre trous.
3. Connecter les câbles de l'équipement de levage aux boucles de levage des boulons à œil. Noter que l'angle doit être inférieur à 45°, comme indiqué ci-dessous.
4. Déplacer le MaxiCharger vers le site d'installation.


Montage sur un socle

Le socle peut être monté sur une surface existante.

Toujours vérifier les codes locaux pour assurer la conformité. Les directives décrites ici sont les exigences minimales. S'assurer que l'installation est conforme à tous les codes applicables.

Étape 1 : Préparation d'un conduit

1. Creuser une tranchée et excaver un tunnel de câbles pour accueillir le conduit.
2. Le raccord de conduit doit être d'au moins 100 mm.
3. Tirer le conduit et le fil à travers l'ouverture de sortie, en laissant une longueur flexible de 600 mm pour les activités d'installation restantes.


Étape 2 : Perçage des trous

1. Placer le gabarit de perçage sur la surface en béton, en alignant son trou central avec l'ouverture de sortie.
   REMARQUE
   Le côté portant le signe "Avant" sur le gabarit de perçage doit être placé à l'avant.
2. Marquer quatre trous sur la surface en béton à l'aide d'un marqueur. Retirer le gabarit de perçage.
3. Percer les quatre trous aux positions marquées, mesurant 16 mm de diamètre et 80 mm de profondeur.
4. Nettoyer les résidus de poussière.


Étape 3 : Montage d'un socle

1. Enfoncer les quatre boulons d'expansion M12 x 80 dans les quatre trous percés. Retirer les boulons filetés (B), les rondelles ressort (C) et les rondelles plates (D) lorsque les manchons d'expansion (A) sont bloqués. Les mettre de côté.

2. Desserrer les quatre vis de sécurité M5 sur le bord du socle à l'aide d'un tournevis Torx T25 pour retirer le capot avant du socle. Les mettre de côté.

3. Placer le socle sur l'emplacement de montage.
4. Réinsérer les rondelles plates, les rondelles ressort et les boulons filetés dans l'ordre et les serrer à l'aide d'une clé à douille de 19 mm à 45–55 N·m.


Étape 4 : Montage d'un MaxiCharger

1. Soulever le MaxiCharger sur le socle à l'aide de l'équipement de levage. Positionner la rainure (B) à l'arrière du MaxiCharger pour qu'elle s'adapte à la saillie (A) du socle, comme indiqué ci-dessous. S'assurer que le chargeur est solidement fixé.

2. Insérer et fixer les deux vis M12 x 30 dans les trous inférieurs (A) du chargeur à l'aide d'une clé à douille de 19 mm pour sécuriser le chargeur.

3. Retirer les quatre boulons à œil de levage et réinstaller les vis supérieures.

Câblage de l'alimentation électrique

Risque de choc électrique

• Seul un électricien qualifié doit déterminer les exigences électriques et connecter les fils.
• Assurez-vous que l'alimentation est coupée avant de connecter les fils.

Avant de connecter les fils, assurez-vous que les exigences suivantes sont respectées :

• Utilisez uniquement du fil de cuivre de 75°C.
• Le disjoncteur du tableau doit être coupé.
• Le MaxiCharger doit être mis à la terre.
• Un conducteur de mise à la terre isolé doit être installé dans le cadre du circuit de dérivation qui alimente le MaxiCharger.
• Le conducteur de mise à la terre doit être raccordé à la terre au niveau de l'équipement de service ou, lorsqu'il est alimenté par un système dérivé séparément, au niveau du transformateur d'alimentation.
• Toutes les connexions doivent être conformes aux codes et réglementations locaux.
• Utilisez des fils de 25 mm².

Ouverture de la porte

1. Retirez les six vis de sécurité M5 (A) du côté droit du MaxiCharger à l'aide d'un tournevis Torx T25 pour retirer le couvercle latéral (B). Mettez-les de côté.

2. Desserrez les deux vis hexagonales M8 (A) à l'aide de la clé hexagonale et ouvrez la porte avant.


Raccordement du câble d'entrée

1. Desserrez les trois écrous M6 pour retirer la barrière isolante (A) et mettez-les de côté.

2. Tirez les fils et guidez-les à travers le trou d'entrée CA inférieur.
3. Utilisez une pince à dénuder pour retirer une longueur appropriée d'isolant de l'extrémité de chaque fil. Assurez-vous que la longueur dénudée est compatible avec les cosses de câble.
4. Utilisez l'outil de sertissage pour fixer la cosse de câble à l'extrémité des fils.
5. Desserrez la fixation M6 à l'aide d'une clé à douille de 10 mm et connectez le fil PE à la barre omnibus PE (A). Réinsérez la fixation et serrez-la à 6 N•m.
6. Utilisez une clé de 13 mm pour desserrer les quatre fixations M8 et raccordez les fils aux connecteurs :
   • Fil L1 au connecteur B
   • Fil L2 au connecteur C
   • Fil L3 au connecteur D
   • Fil N au connecteur E
7. Réinsérez les fixations M8 et serrez-les à un couple de 6 à 12 N•m.


Achèvement de l'installation

Pour un montage mural :

1. Fermez la porte avant en réinstallant les deux vis hexagonales M8 à l'aide de la clé hexagonale et en serrant complètement les vis.
2. Réinstallez le couvercle latéral (A) en insérant et en serrant les six vis de sécurité M5 (B) à 2 N•m à l'aide du tournevis Torx T25.


Pour un montage sur socle :

1. Fermez la porte avant en réinstallant les deux vis hexagonales M8 à l'aide de la clé hexagonale et en serrant complètement les vis.
2. Réinstallez le couvercle latéral en insérant et en serrant les six vis de sécurité M5 à 2 N•m à l'aide du tournevis Torx T25.
3. Organisez les câbles de charge comme décrit ci-dessous :
   1. Retirez les deux supports (A) en dévissant les quatre vis M4 des deux côtés du socle à l'aide du tournevis cruciforme.
   2. Insérez les câbles dans les anneaux en caoutchouc par l'ouverture.
   3. Réinstallez les supports en vissant les quatre vis M4 et en les serrant à 1,2 N•m. Assurez-vous que les câbles de charge peuvent conserver leur tolérance de courbure.

   4. Passez les câbles sur les supports de câbles des deux côtés du socle et branchez les connecteurs dans les étuis.
4. Réinstallez le capot avant du socle en vissant les quatre vis de sécurité M5 et en les serrant à 2 N•m.

Installation du dispositif de protection amont

Préparation à la mise en service

Seul un ingénieur de service qualifié par le fabricant peut mettre en service le MaxiCharger.

Pour effectuer la mise en service

1. Assurez-vous que le site respecte les exigences suivantes :
   • Le MaxiCharger est installé conformément aux instructions de ce manuel.
   • L'alimentation électrique CA est disponible.
   • L'accès à Internet est disponible via une connexion Ethernet filaire, un service cellulaire ou le Wi-Fi.
   • Un VE de chaque type de connecteur doit être disponible pour un test de compatibilité pendant la mise en service.
   • L'opérateur ou le propriétaire du site doit être disponible pour recevoir les instructions de l'ingénieur de service certifié par le fabricant lors de l'installation du MaxiCharger.
2. Assurez-vous que les informations suivantes sont collectées :
   • Nom et adresse du site
   • Coordonnées de la personne de contact sur site
   • Spécification du fusible ou disjoncteur externe au panneau de distribution électrique
   • Date d'installation
   • Photo du MaxiCharger et des environs du site
   • Remarques spéciales (le cas échéant)
3. Quelqu'un doit être présent pour aider à mettre sous tension le MaxiCharger sur le tableau de distribution.

L'ouverture du conduit doit être scellée pour protéger le câblage de l'environnement.
