CI2600
consignes d'installation

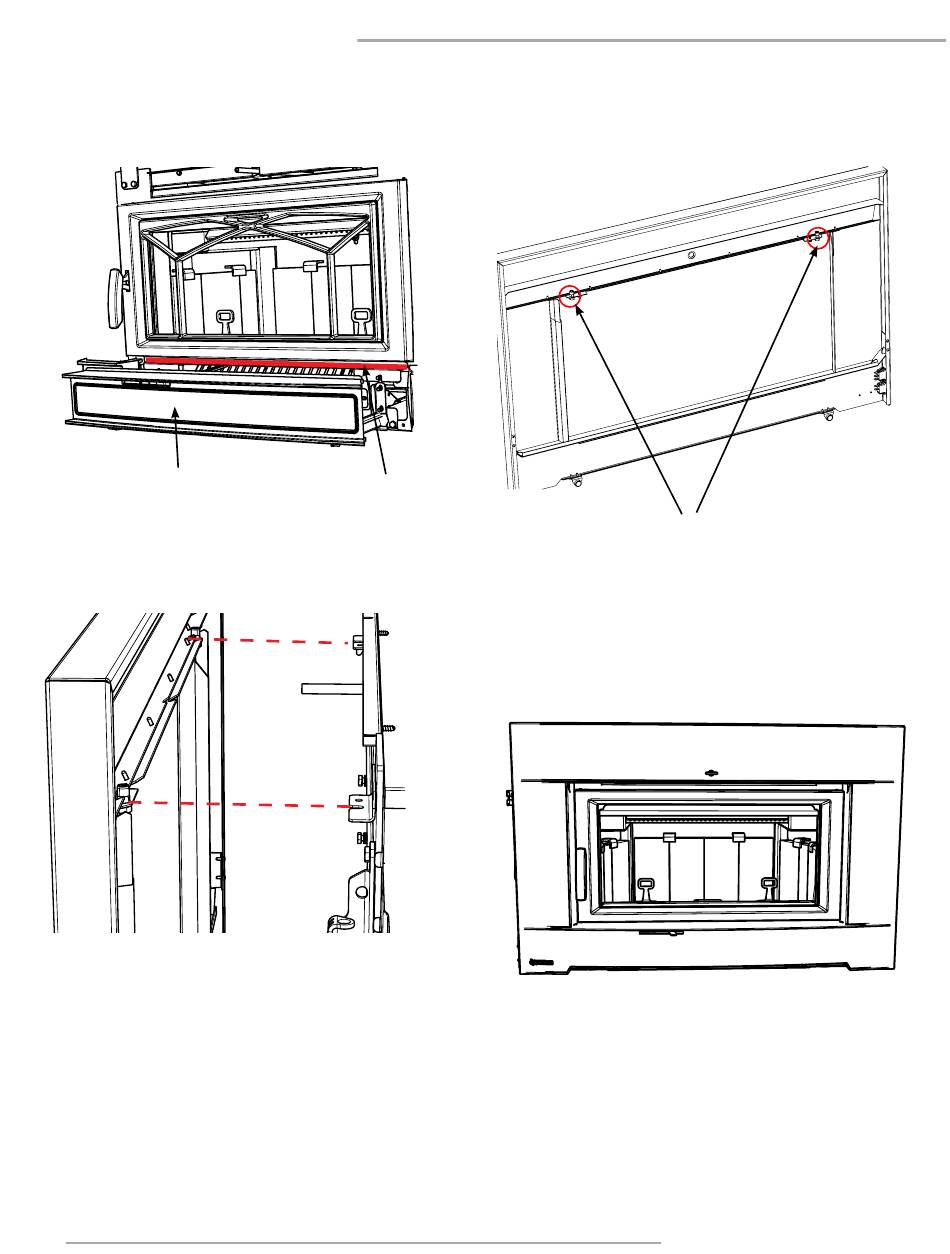

6. Appliquer le joint d'étanchéité autocollant plat sur la face de l'appareil, juste
au-dessus de l'ouverture du ventilateur. Installer le joint/la protection de
sorte à ce qu'il/elle soit aligné(e) avec le dessus de la partie supérieure
de la façade profilée.
ILLUSTRATION LÉGÈREMENT
DIFFÉRENTE DE LA RÉALITÉ
7. Faire doucement glisser la tige du registre de dérivation par le trou central
situé sur la façade et guider la commande d'air primaire à travers l'encoche
au bas de la façade. Pousser la façade vers l'appareil, en veillant à ce que
les boulons de l'étape 2 s'insèrent dans les fixations installées à l'étape 1.
919-322a-fr
20
8. S'assurer que les boulons latéraux à gauche et à droite sur le dessus de
la façade profilée sont espacés à intervalles réguliers. L'espacement de
ces boulons est important pour s'assurer que la façade s'insère dans les
fixations installées à l'étape 1.
Joint d'étanchéité
9. Serrer les boulons de 7/16 po à l'arrière de la façade plate.
10.Réinstaller le bouton de la dérivation et la porte.
2
Boulons de 7/16 po
à l'arrière de la façade
Installation finalisée
Encastrable au bois Regency Ci2700-1/Hi500-1
