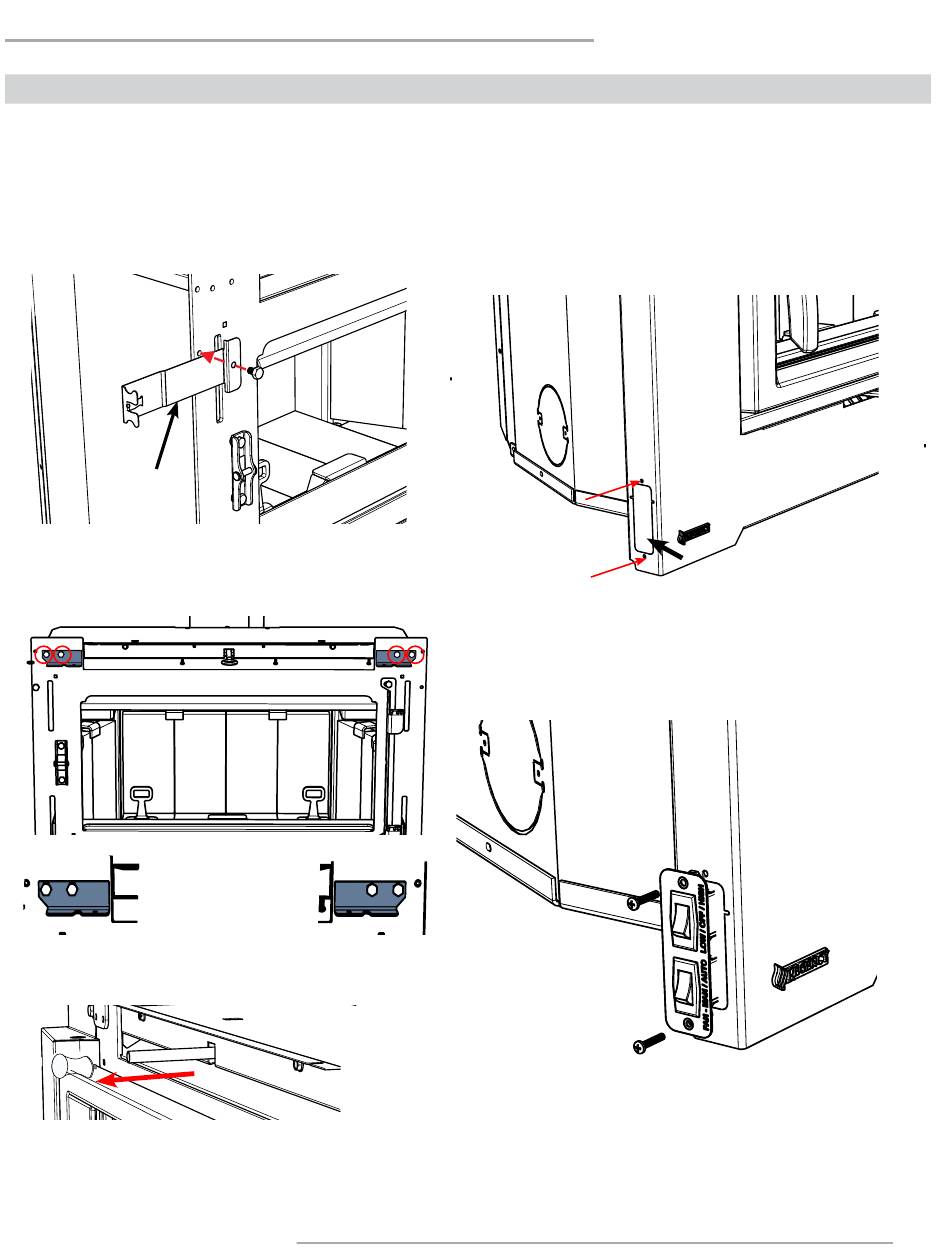

INSTALLATION DE LA FAÇADE PROFILÉE
INSTALLATION DE LA FAÇADE PROFILÉE
Enlever la porte de l'appareil avant de procéder à l'installation de la façade.
Retirer tout le contenu du paquet et l'étaler à plat.
REMARQUE : Les boulons peuvent être préinstallés sur l'appareil et doivent
être enlevés avant chaque étape ci-dessous. Il est donc bon d'avoir des
boulons de rechange.
1. Installer le porte-poignée/outil à gauche de l'appareil à l'aide d'un boulon
de 7/16 po comme illustré ci-dessous. (Remarque : la pièce se trouve dans
le kit d'installation).
Porte-poignée/outil
2. Installer les fixations supérieures de gauche et de droite à l'aide de quatre
boulons de 7/16 po.
Identifier l'orientation appropriée des fixations, comme illustré ci-dessous,
avant l'installation.
Fixations avec boulons
Fixation de gauche
3. Retirer le bouton de la dérivation de la tige du registre de dérivation en
la tournant dans le sens antihoraire - tirer la tige vers l'avant en position
ouverte.
Retirer le bouton de la dérivation de
la tige du registre de dérivation
919-322a-fr
Encastrable au bois Regency Ci2700-1/Hi500-1
REMARQUE : Si un ventilateur est installé, le boîtier du ventilateur en option
4. Retirer la plaque fictive située à gauche de la façade en dévissant les 2
vis qui la retiennent.
Mettre les vis de côté pour les utiliser pour fixer l'interrupteur du ventila-
teur à l'étape 5.
5. Une fois le boîtier en place, prendre le dispositif de l'interrupteur du ventilateur
(attaché au faisceau de câbles du boîtier du ventilateur) et l'installer dans
l'ouverture créée en retirant la plaque fictive. S'assurer que le dispositif
de l'interrupteur du ventilateur est bien plaqué contre la façade et le fixer
à l'aide des 2 vis retirées à l'étape 4.
Fixation de droite
1
consignes d'installation
peut être installé à ce moment de l'installation. Voir les consignes
d'installation du ventilateur pour plus de détails.
Si le ventilateur n'est pas installé, passer à l'étape 6.
Plaque fictive
Installer l'interrupteur du
ventilateur
CI2600
