CONTRÔLE NUMÉRIQUE DU CATALYSEUR DE POSTCOMBUSTION
Les modèles Ci2700-1/Hi500-1 sont équipés pour recevoir un appareil de mesure
de la température pour le catalyseur. Merci de suivre les instructions ci-dessous
pour l'installation de la sonde. Suivre les consignes d'utilisation de l'appareil
de contrôle du catalyseur pour installer le produit et obtenir plus de détails.

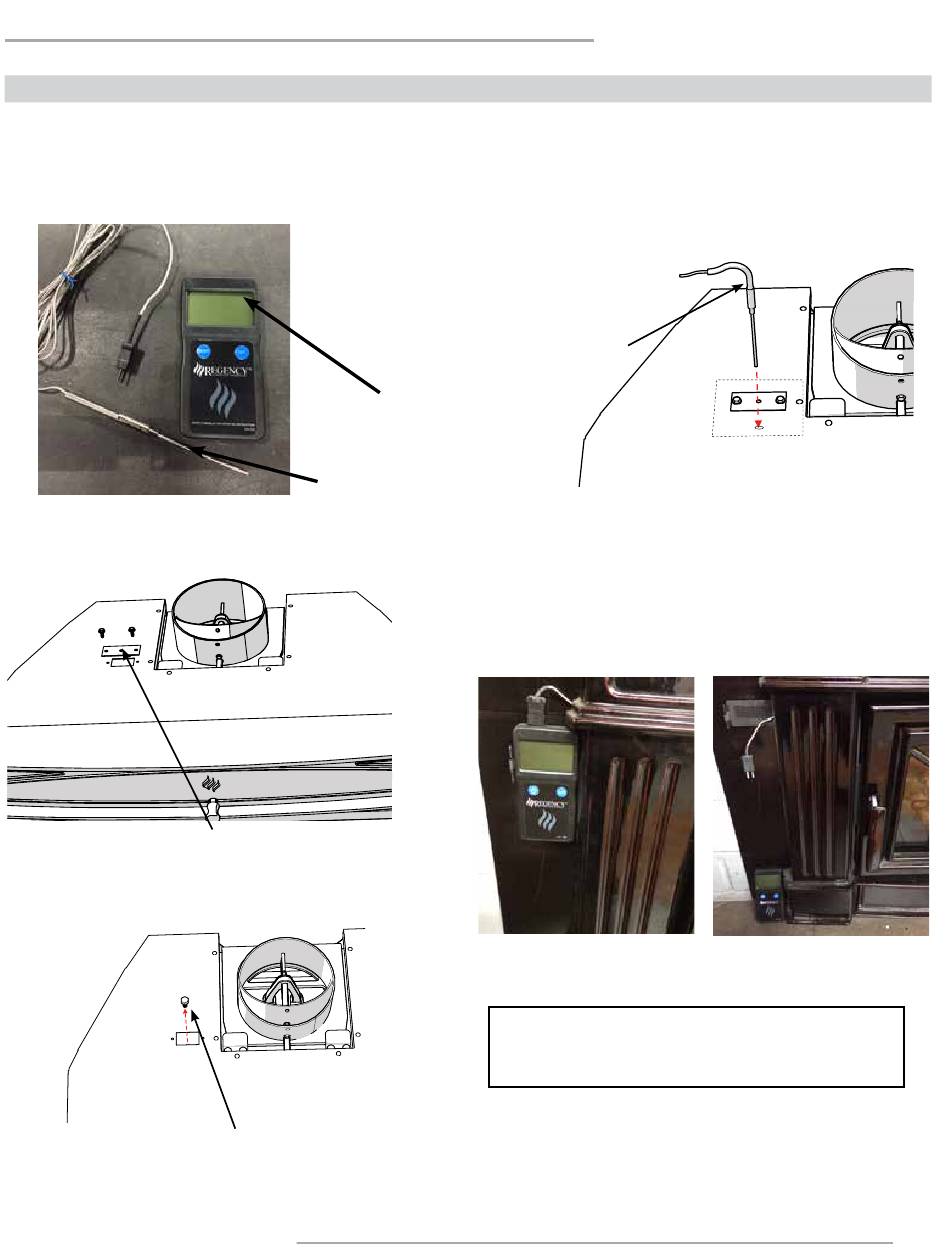

1. Retirer les deux (2) boulons sur le dessus de l'appareil pour retirer la plaque,
comme illustré ci-dessous.
Retirer les 2 boulons pour retirer
la plaque
2. Repérer, puis retirer le boulon de 7/16 po sous la pièce de métal.
Retirer le boulon et le mettre
Encastrable au bois Regency Ci2700-1/Hi500-1
Appareil
Sonde
de côté
consignes d'installation
3. Réinstaller la plaque retirée à l'étape 1 et insérer la sonde du thermomètre
dans la plaque et dans l'orifice libre du boulon retiré à l'étape 2.
Sonde
Installer la sonde de température
4. Terminer l'installation du modèle Ci2700-1/Hi500-1. S'assurer que le câble de
la sonde de température est placé derrière la façade et sur le côté gauche
de l'appareil. Brancher la sonde à l'appareil de mesure dans le dispositif
de surveillance.
5. L'appareil de mesure peut être fixé à l'appareil (avec le velcro fourni) sur
le support prévu à cet effet ou sur l'âtre à côté du foyer.
Appareil monté sur support
Important: La sonde de contrôle du catalyseur, fournie
avec cet appareil, doit être installée avant de glisser
l'appareil dans son emplacement final dans le foyer
en maçonnerie ou préfabriqué.
Appareil monté sur l'âtre
