INSTALLATION DE LA FAÇADE CONTEMPORAINE
INSTALLATION DE LA FAÇADE CONTEMPORAINE
Enlever la porte de l'appareil avant d'installer la façade.
Retirer tout le contenu du paquet et l'étaler à plat.
REMARQUE : Les boulons peuvent être pré-installés sur l'appareil et devront
être enlevés avant chaque étape de ces instructions. Il est donc bon d'avoir
des boulons de rechange.

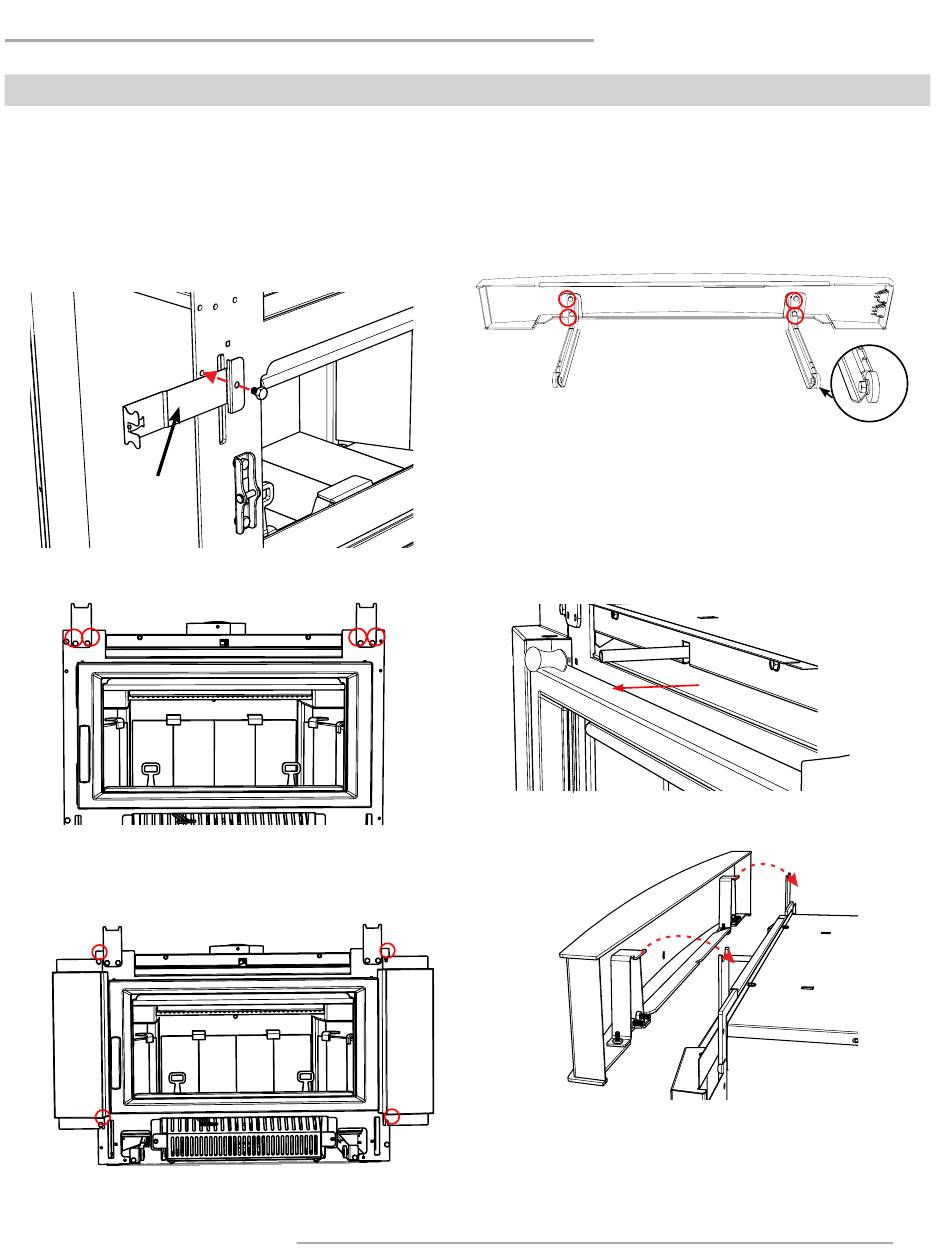

1. Installer le porte-poignée/outil à gauche de l'appareil à l'aide d'un bou-
lon de 7/16 po, tel qu'illustré ci-dessous. (Remarque : la pièce se trouve
dans le kit d'installation avec le manuel).
Porte-poignée / outil
2. Installer les fixations supérieures de gauche et de droite à l'aide de quatre
boulons de 7/16 po.
Fixations avec boulons
3. Installer les panneaux de la façade de gauche et de droite à l'aide de quatre
boulons de 7/16 po.
Panneaux latéraux de la façade
installés à l'aide de boulons
919-321-fr
Encastrable au bois Regency Ci2700-1/Hi500-1
consignes d'installation
4. Fixer les rails de gauche et de droite à l'arrière du panneau inférieur de la
façade à l'aide de 4 boulons de 7/16 po. Pousser chaque rail vers le haut
avant de les serrer.
REMARQUE : Les roues sur les rails doivent se trouver vers l'extérieur une
fois installées.
Système de rails fixé à l'aide de 4 boulons
REMARQUE : La boîte contenant le ventilateur doit être installée avant de
procéder à cette étape. Voir les consignes d'installation du
ventilateur.
5. Retirer le bouton de la dérivation situé sur la tige du registre de dérivation
en la tournant dans le sens antihoraire et tirer la tige du registre de dériva-
tion vers l'avant en position ouverte.Ensuite, prendre le panneau supérieur
de la façade et glisser doucement la tige du registre de dérivation dans
le trou du panneau de la façade. Soulever doucement le panneau de la
façade - le pousser pour l'engager dans les fixations installées à l'étape
1.
Retirer le bouton de la dérivation de la tige
du registre de dérivation
Vue arrière du panneau supérieur de la façade aligné
avec les fixations installées à l'étape 1
