L
M
F

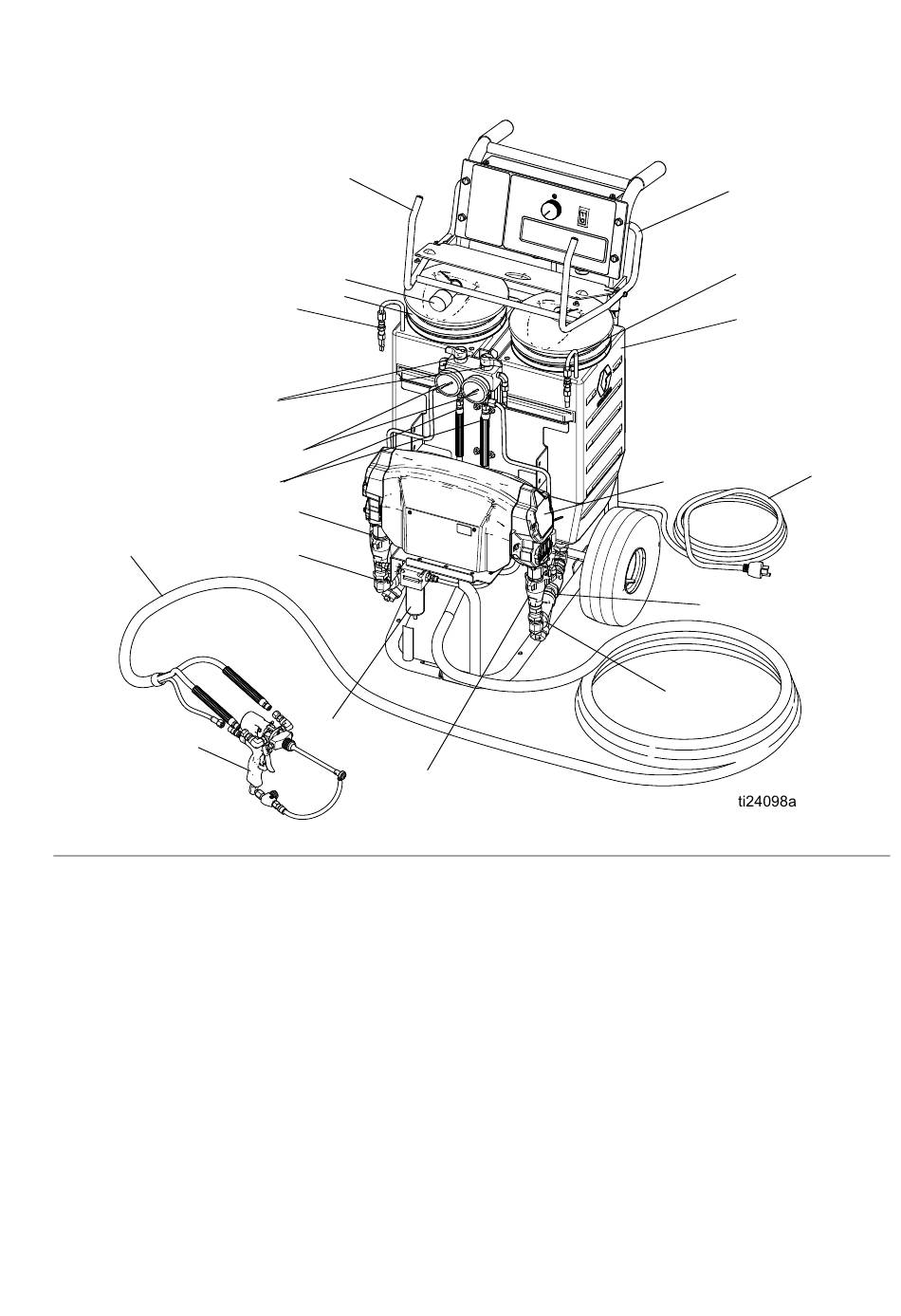

. 2 : Identification des composants, ensembles non chauffants (ci-dessus réf. 249808)
IG
Légende
A
Réservoir d'alimentation A
B
Réservoir d'alimentation B
C
Pompe A
D
Pompe B
E
Réchauffeur A
F
Réchauffeur B
G
Manomètres de pression du fluide
H
Vannes de pulvérisation et de
décompression
J
Panneau de commande, voir F
K
Moteur électrique et boîtiers principaux
L
Faisceau de tuyaux
M
Pistolet de pulvérisation à froid MD2
(avec mélangeur statique jetable) ou pistolet
manuel 2K
311231ZAE
V
N
A
P
H
G
S
C
R
Z
D
. 3, page 14
IG
Légende
N
Dessiccateur (se monte sur le réservoir
d'alimentation A)
P
Tuyaux de recirculation
R
Entrée de conduite d'air (raccord
à débranchement rapide)
S
Raccordement de flexible de sortie
V
Râtelier à tuyau et protection des
commandes
W
Vannes à bille d'entrée de fluide
(1 de chaque côté)
X
Crépines d'entrée de fluide
(1 de chaque côté)
Y
Cordon d'alimentation
Z
Filtre à air/Séparateur d'humidité
Identification des composants
J
P
B
Y
K
W
X
13
