GÉNÉRALITÉS
1.3
Description de l'appareil
Les chaudières en acier TAU N OIL PRO
à condensation de chaufferie, à triple parcours des fumées,
destinés au chauffage ; associées à un ballon, elles peuvent
aussi être destinées à la production d'eau sanitaire.
Les parties de la chaudière qui sont en contact avec les pro-
duits de la combustion sont entièrement réalisées en Acier Inox
à haute teneur en carbone, capable d'offrir la meilleure résis-
tance contre l'action corrosive des condensations acides.
La structure de la chaudière - avec chambre de combustion pla-
cée en haut et faisceau tubulaire, à tubes lisses, placé en bas - a
été étudiée pour maximiser l'échange thermique et l'efficacité
énergétique et obtenir de hauts rendements, grâce à la tech-
nique de la condensation.
Les chaudières ont un contenu en eau global élevé distribué de
manière différenciée, entre partie haute et partie basse de l'ap-
pareil, pour que l'eau de départ atteigne rapidement la tem-
pérature demandée et pour qu'elles fonctionnent aussi le plus
longtemps possible en régime de condensation, afin d'allonger
le temps de chauffage de l'eau autour du faisceau tubulaire.

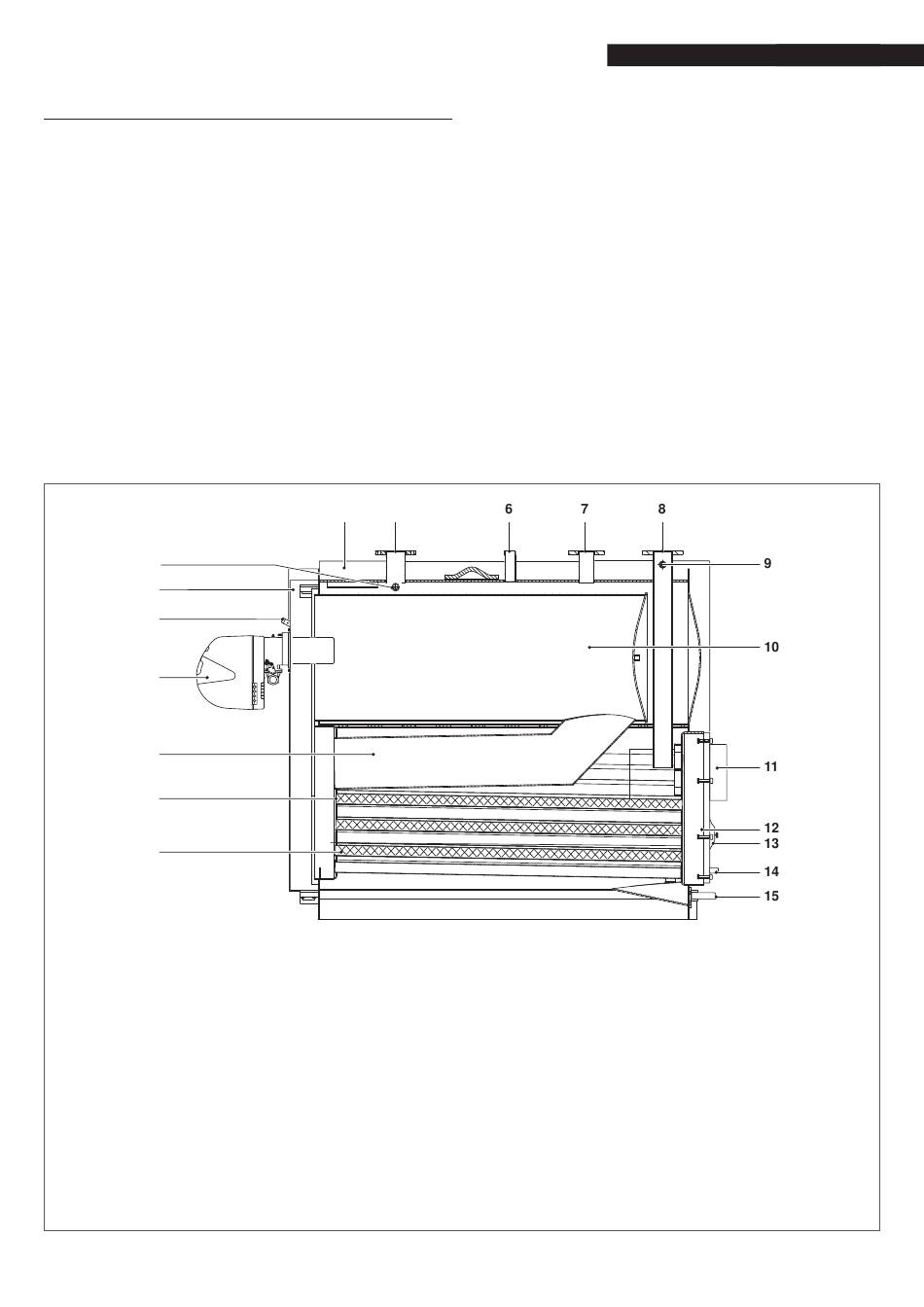

9
3
2
1
18
17
16
1
2
3
4
5
6
7
8
9
10 Chambre de combustion
11
12 Boîte à fumée
13 Trappe de visite
14 Évacuation des condensats
15 Vidange chaudière
16 Turbulateurs
17 Tubes de fumée
18 Deuxième parcours fumées
R
, sont des générateurs
4
Brûleur
Voyant flamme avec prise de pression
Porte
Carrosserie
Départ
Raccord sécurités
Retour installation (haute temp.)
Retour Installation (basse temp.)
Doigt de gant bulbes/sondes instrumentation
Raccord conduit de raccordement
Les chaudières TAU N OIL PRO ont une pressurisation limitée dans
la chambre de combustion, ce qui assure un fonctionnement
souple du brûleur ; de plus, à l'intérieur du faisceau tubulaire,
des turbulateurs en acier inox à haute résistance thermique
permettent d'optimiser l'accouplement avec le brûleur.
Le corps de la chaudière est calorifugé de manière soignée et
efficace au moyen d'un petit matelas de laine de verre haute
densité.
L'habillage, réalisé en tôle laquée, est lui aussi calorifugé à l'in-
térieur au moyen de petits matelas de laine de verre haute den-
sité.
Pour faciliter les opérations d'inspection, d'entretien et de net-
toyage des parties internes et réduire les temps d'intervention,
la porte avant et le couvercle de la chambre des fumées peuvent
être complètement ouverts.
L'ouverture de la porte avant peut se faire des deux côtés, et elle
est possible même sans enlever le brûleur. L'ouverture d'usine
est de gauche à droite, mais on peut la modifier en fonction des
nécessités d'installation.
5
5
