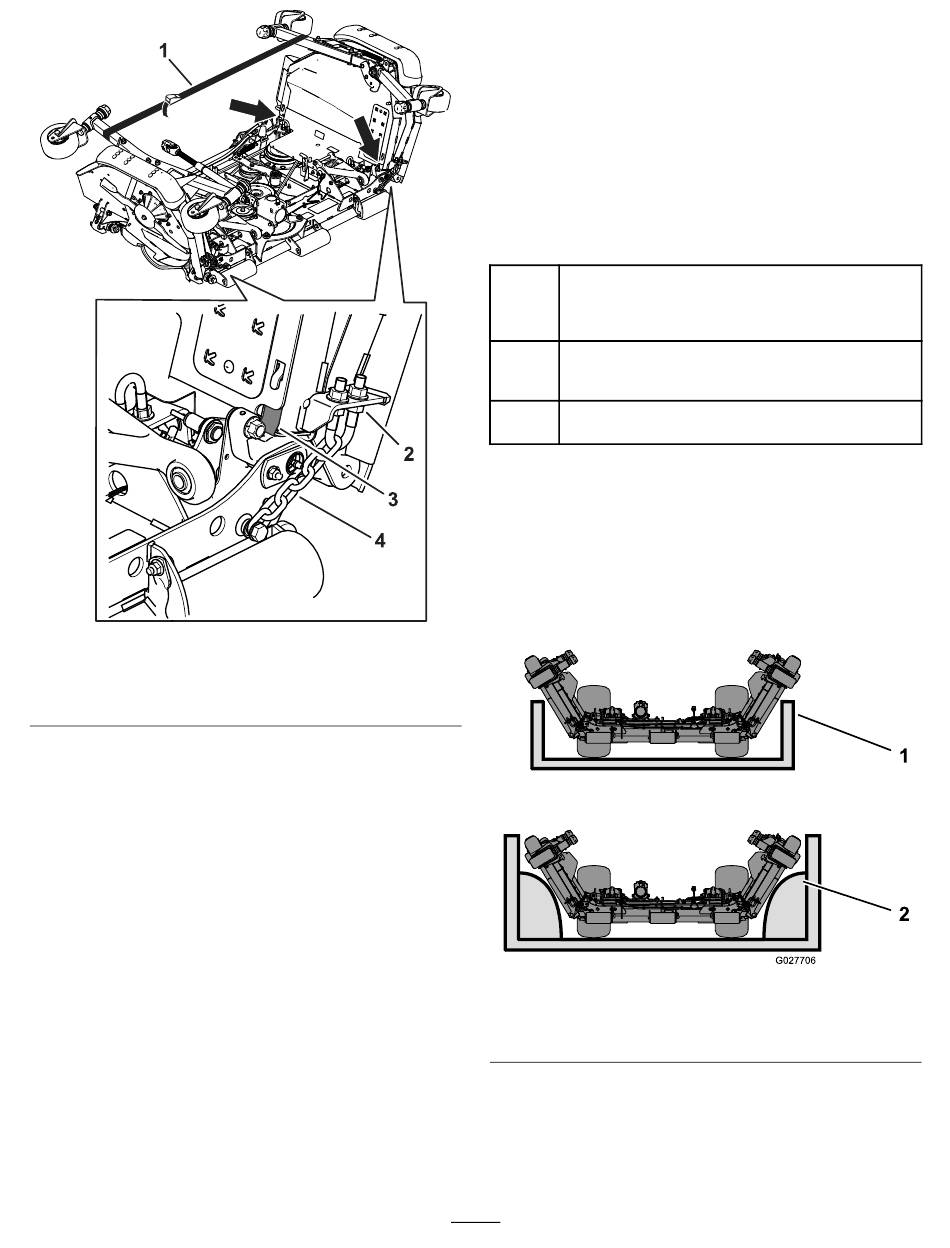

Figure 4
1. Sangle
2. Écrous de l'étrier fileté
g319509
3. Cale
4. Chaîne
Vue d'ensemble du
produit
Caractéristiques
techniques
Remarque:
Les caractéristiques et le design de
la machine sont susceptibles de modifications sans
préavis.
Lar- 2,54 m
geur
de
coupe
Hau- Réglable de 25 à 127 mm par paliers de 6 mm
teur de
coupe
Poids 358 kg
net
Dimensions de la remorque
Assurez-vous que la remorque ou le véhicule de
transport (Figure 5) est suffisamment spacieux
pour transporter le plateau en plus du groupe de
déplacement. Reportez-vous à la
connaître les dimensions du plateau complet lorsque
les plateaux latéraux sont levés.
1. Côté de la remorque
9
Figure 6 pour
Figure 5
2. Passage de roue de la
remorque
g027706
