1. Patin
2. Écrou
6. Serrez la vis à l'avant de chaque patin à un
couple de 9 à 11 N·m.

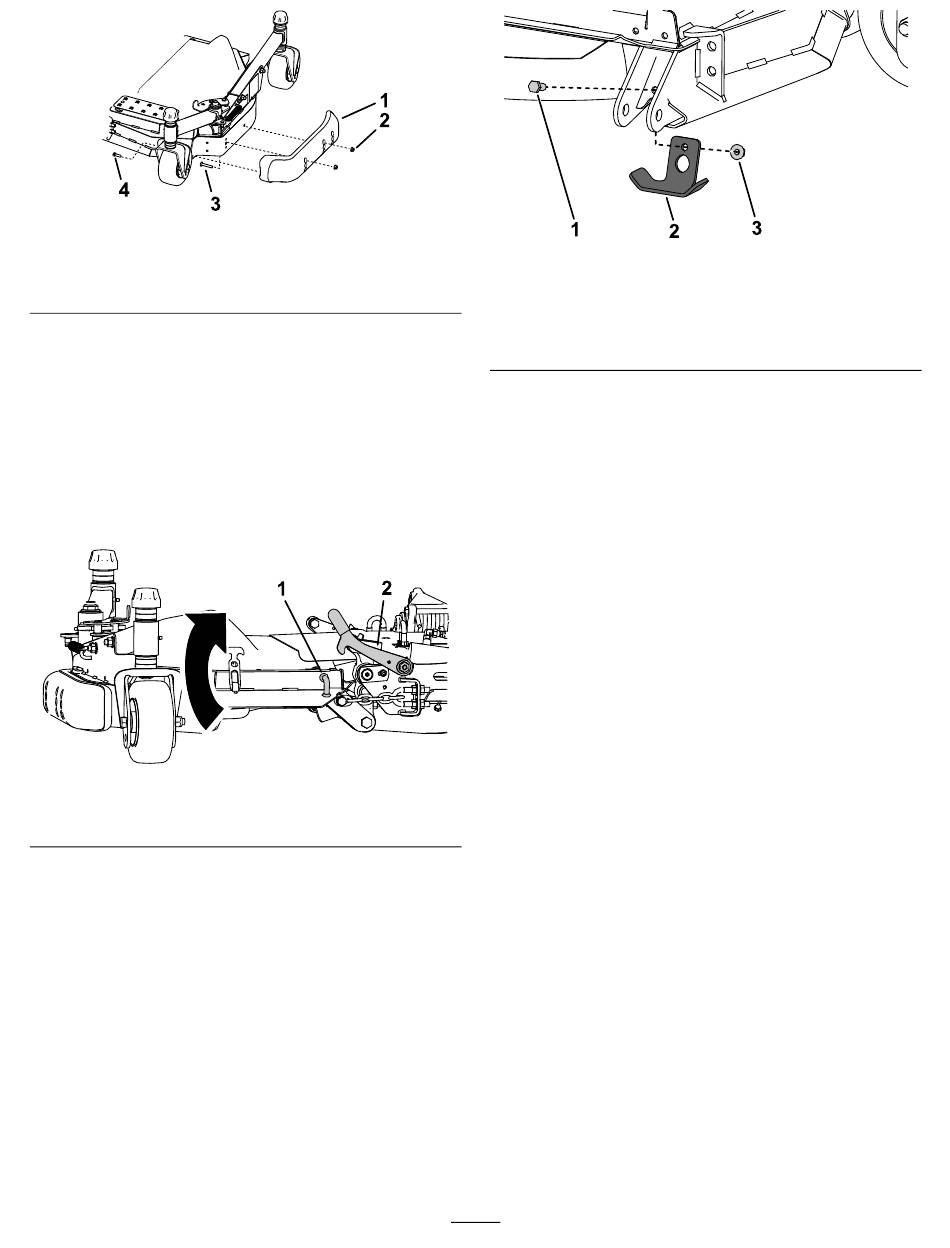

Remplacements des patins
de protection
1. Levez le plateau latéral et accrochez la goupille
de verrouillage à la poignée de verrouillage
(Figure 10).
Figure 10
1. Goupille de verrouillage
2. Retirez les fixations qui retiennent le patin de
protection existants sur le plateau de coupe
(Figure 11).
Remarque:
Mettez au rebut le patin de
protection et les fixations existants.
Figure 9
3. Boulon à embase
4. Vis
2. Poignée de verrouillage
g269789
Plateau central non représenté pour plus de clarté
1. Boulon
2. Plaque de protection
3. Montez le nouveau patin de protection ; voir
les Instructions d'installation du kit patin de
protection.
Réglage des galets
Groundsmaster 360
Montez les galets à la position la plus basse pour
les hauteurs de coupe supérieures à 64 mm, et à la
position la plus haute pour les hauteurs de coupe
inférieures à 64 mm.
1. Désengagez la PDF et serrez le frein de
stationnement.
2. Placez la commande d'accélérateur en position
de
BAS RÉGIME
et attendez l'arrêt complet de toutes les pièces
mobiles avant de quitter le siège.
g213562
3. Soulevez l'avant de la machine sur des
chandelles.
4. Retirez les fixations de chaque galet sur votre
tondeuse et montez ou abaissez les galets à
votre convenance
12
Figure 11
3. Écrou
, coupez le moteur, enlevez la clé
(Figure 12).
g213551
