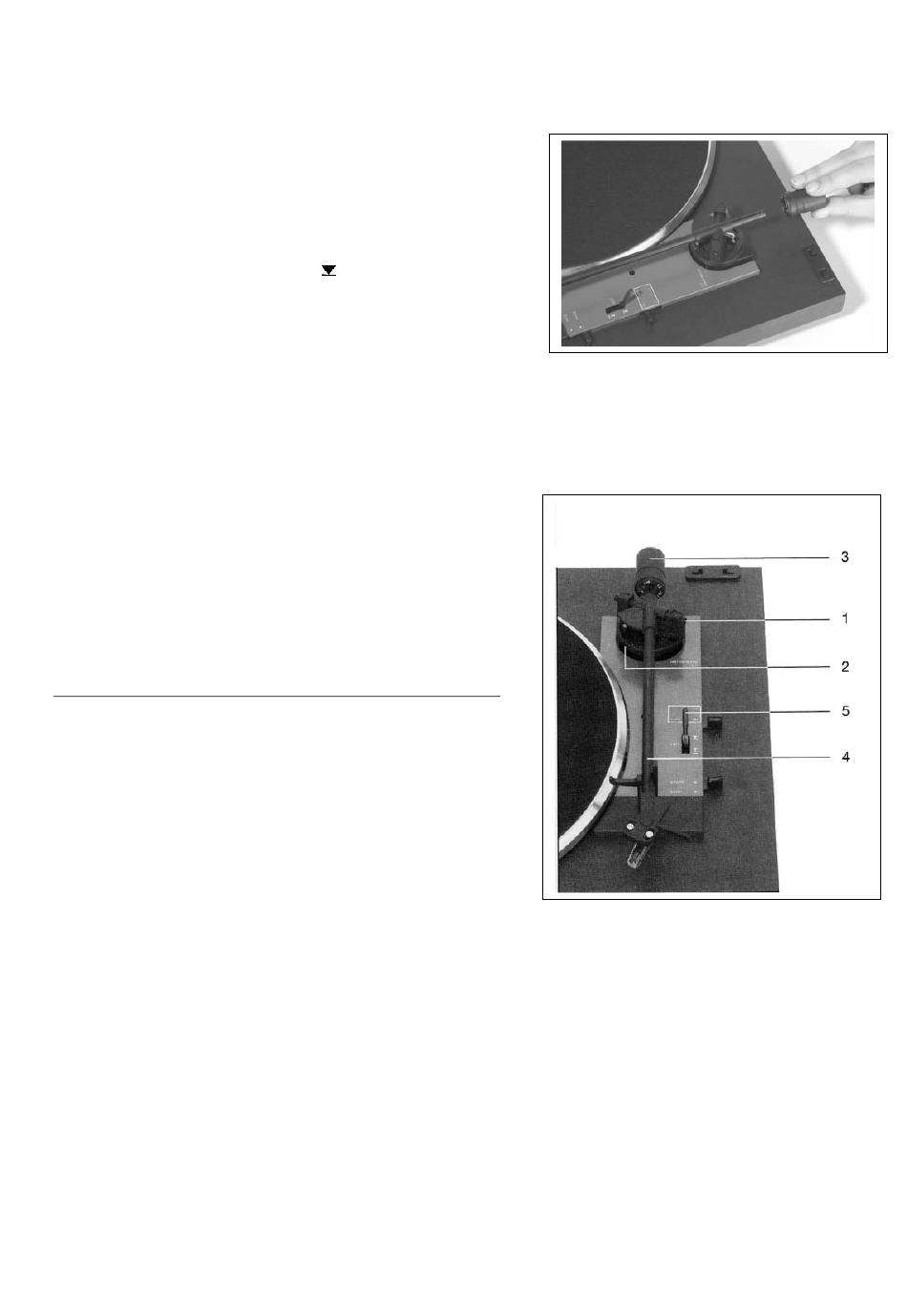

Ajustage du bras et de la tête de lecture
Enlevez délicatement la protection de la tête de
lecture. Tournez le bouton anti-skating (2) dans
le sens contraire des aiguille d'une montre
jusqu'au butoir (Fig. 6) (point zero).
À présent tournez le contrepoids du bras (3) sur
le cylindre du bras (Fig. 5)
Portez le bras (4) en direction du centre du plateau.
Mettez le levier (5) en position
le bras (Fig. 6).
En tournant le contrepoids (3) vous pouvez balancer
le bras avec précision. Celui-ci doit rester de lui-même
en suspens.
Remettez le bras à sa place sur son support.
Maintenant vous pouvez ajuster le pression du bras
(1) ainsi que la force anti-skating (2).
Tenez le contrepoids et alignez la roue graduée sur
«0» avec la marque située sur le bras.
Tournez le bras complet vers l'avant afin de régler
la force de pression.
Avec l'OMB 10 d'origine, le réglage est de 15 mN
(milli Newton)
Consultez le tableau suivant:
Force d'appui (1)
1
=
10,0 mN
1,25
=
12,5 mN
1,5
=
15,0 mN
2
=
20,0 mN
2,5
=
25,0 mN
TD170_F
tout en tenant
Valeur de l'antiskating (2)
1
1,25
1,5
2
2,5
Fig. 5
Fig. 6
6
