FRANÇAIS

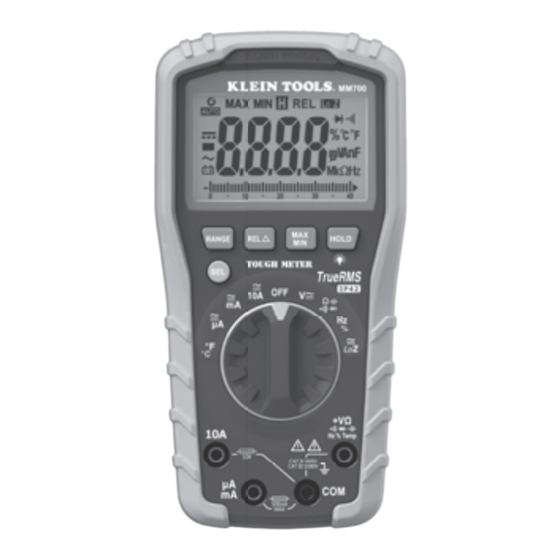

MM700
MANUEL D'UTILISATION
Multimètre numérique
à échelle automatique
Technologie de
mesure réelle de
RMS (valeur
• MAINTIEN DES DONNÉES
ET CONSERVATION
DE L'ÉCHELLE
• FAIBLE IMPÉDANCE
• INDICATEUR SONORE
DE CONTINUITÉ
• MIN/MAX/RELATIF
• TEMPÉRATURE
• TEST DE DIODE
• CAPACITÉ ET FRÉQUENCE
1000 V
10 A
40 M
Ω
Publicité
Table des Matières
Manuels Connexes pour Klein Tools MM700
Sommaire des Matières pour Klein Tools MM700
- Page 1 FRANÇAIS MM700 MANUEL D’UTILISATION Multimètre numérique à échelle automatique Technologie de mesure réelle de RMS (valeur • MAINTIEN DES DONNÉES ET CONSERVATION DE L’ÉCHELLE • FAIBLE IMPÉDANCE • INDICATEUR SONORE DE CONTINUITÉ • MIN/MAX/RELATIF • TEMPÉRATURE • TEST DE DIODE • CAPACITÉ ET FRÉQUENCE...
-
Page 2: Caractéristiques Générales
FRANÇAIS CARACTÉRISTIQUES GÉNÉRALES Le MM700 de Klein Tools est un multimètre numérique à échelle automatique avec la technologie de mesure réelle de RMS (valeur efficace) mesurant la tension c.a./c.c., le courant c.a./c.c. et la résistance. Il peut aussi mesurer la température, la capacité, la fréquence, le cycle de service, tester les diodes et la continuité. -
Page 3: Résistance (Échelle Automatique)
SPÉCIFICATIONS ÉLECTRIQUES TENSION (ÉCHELLE AUTOMATIQUE) Fonction Plage Résolution Précision (50–60 Hz) 4,000 V 1 mV ±(1,0 % + 5 chiffres) 40,00 V 10 mV ±(1,2 % + 5 chiffres) Tension c.a. (V c.a.) 400,0 V 100 mV ±(1,5 % + 5 chiffres) 1000 V 1 V 400,0 mV 0,1 mV ±(1,0 % + 8 chiffres) 4,000 V 1 mV Tension c.c. 40,00 V 10 mV ±(1,0 % + 3 chiffres) -
Page 4: Spécifications Électriques
FRANÇAIS SPÉCIFICATIONS ÉLECTRIQUES CAPACITÉ (ÉCHELLE AUTOMATIQUE) Plage Résolution Précision 40,00 nF 10 pF ±(5,0 % + 35 chiffres) 400,0 nF 0,1 nF 4,000 μF 1 nF ±(3,0 % + 5 chiffres) 40,00 μF 10 nF 400,0 μF 100 nF 4000 μF 1 μF ±(5,0 % + 5 chiffres) Courant d’entrée maximal : 600 V c.c. ou 600 V c.a. RMS FRÉQUENCE (ÉCHELLE AUTOMATIQUE) 9,999 Hz 0,001 Hz 99,99 Hz... -
Page 5: Autres Applications De Mesure
SPÉCIFICATIONS ÉLECTRIQUES AUTRES APPLICATIONS DE MESURE Courant d’entrée maximal : 100 V RMS (valeur efficace) dans le réglage de mesure de tension, 600 V c.c. ou 600 V RMS (valeur efficace) dans tous les autres réglages • Test de diode : 1,5 mA, tension à circuit ouvert 3,0 V c.c. •... -
Page 6: Symboles Sur Le Multimètre
FRANÇAIS SYMBOLES SUR LE MULTIMÈTRE Tension ou courant c.a./c.c. Résistance (en ohms) Indicateur sonore de continuité Diode Capacité Fréquence Cycle de service Double isolation, Classe II °F/°C Température (Fahrenheit/Celsius) Mise à la masse Fusible (calibre indiqué Faible impédance sous le symbole) Avertissement ou mise en garde Pour garantir une utilisation et un entretien sécuritaires du multimètre, suivre les avertissements et instructions présents dans ce manuel. -
Page 7: Caractéristiques Détaillées
CARACTÉRISTIQUES DÉTAILLÉES REMARQUE : Ce multimètre ne contient aucune pièce réparable par l'utilisateur. Affichage ACL à 4000 lectures Bouton RANGE (Échelle) Commutateur de sélection de fonctions Bouton REL (Relatif) Prise 10A Bouton MAX/MIN Prise COM Bouton HOLD (Maintien des données) Prise VΩ Bouton SEL (Sélection) Prise mA / µA... -
Page 8: Boutons De Fonction
FRANÇAIS BOUTONS DE FONCTION MARCHE/ARRÊT Pour allumer le multimètre, tournez le commutateur de sélection de fonctions du réglage OFF (Arrêt) à tout autre réglage de mesure. Pour éteindre le multimètre, tournez le commutateur de sélection de fonctions vers le réglage OFF (Arrêt). Par défaut, l’appareil s’éteint automatiquement après 30 minutes d’inactivité. -
Page 9: Bouton Max/Min
BOUTONS DE FONCTION 1. Appuyez sur le bouton RANGE (Échelle) pour sélectionner manuellement l’échelle ( est désactivé sur l’affichage ACL). Appuyez sur le bouton RANGE (Échelle) à plusieurs reprises pour parcourir les échelles disponibles et arrêtez lorsque vous avez atteint la plage souhaitée. 2. -
Page 10: Branchement Des Fils D'essai
FRANÇAIS INSTRUCTIONS D’UTILISATION BRANCHEMENT DES FILS D’ESSAI N’effectuez pas de test si les fils d’essai ne sont pas installés correctement. Cela pourrait causer des lectures intermittentes. Pour assurer un raccordement approprié, enfoncez complètement les fils d’essai dans la prise d’entrée. INCORRECT CORRECT EFFECTUER DES TESTS DANS DES EMPLACEMENTS CAT III/CAT IV... - Page 11 INSTRUCTIONS D’UTILISATION TENSION C.A./C.C. (INFÉRIEURE À 1000 V) 1. Insérez le fil d’essai ROUGE dans la prise VΩ et le fil d’essai NOIR dans la prise COM , puis tournez le commutateur de sélection de fonctions pour sélectionner le réglage V REMARQUE : Le multimètre mesure la tension c.a.
- Page 12 FRANÇAIS INSTRUCTIONS D’UTILISATION COURANT C.A./C.C. REMARQUE : Le multimètre mesure la tension c.a. par défaut. Pour mesurer la tension c.c., appuyez sur le bouton SEL pour basculer entre le mode c.a. et le mode c.c. L’icône c.a. c.c. à l’écran ACL indique le mode sélectionné. 1.
-
Page 13: Continuité
INSTRUCTIONS D’UTILISATION 2. Pour mesurer le courant : Coupez l’alimentation du circuit, ouvrez le circuit au point de mesure, branchez le multimètre au circuit, en série, à l’aide des fils d’essai, puis mettez le circuit sous tension. Le multimètre choisira l’échelle automatiquement pour afficher la mesure dans l’échelle la plus appropriée. -
Page 14: Test De Diode
FRANÇAIS INSTRUCTIONS D’UTILISATION Fil noir Fil rouge REMARQUE : Lorsqu’une fonction de test de résistance est sélectionnée et les fils d’essai ne sont pas en contact (ils ne sont pas connectés de part et d’autre d’une résistance), ou encore, lorsqu’une résistance défectueuse est testée, l’écran affiche « O.L. ». -
Page 15: Fréquence/Cycle De Service
INSTRUCTIONS D’UTILISATION CAPACITÉ 1. Insérez le fil d’essai ROUGE dans la prise VΩ et le fil d’essai NOIR dans la prise COM , puis tournez le commutateur de sélection de fonctions pour sélectionner le réglage Continuité/ Résistance/Diode/Capacité REMARQUE : Dans ce mode, le multimètre se met par défaut à Test de continuité. -
Page 16: Graphique En Barres
FRANÇAIS INSTRUCTIONS D’UTILISATION TEMPÉRATURE 1. Insérez le thermocouple de type K avec adaptateur dans les prises VΩ et COM (respectez la polarité indiquée sur le thermocouple et le multimètre) et tournez le commutateur de sélection de fonctions jusqu’au réglage Température REMARQUE : Dans ce mode, le multimètre se met par défaut à l’échelle Fahrenheit. -
Page 17: Entretien
ENTRETIEN REMPLACEMENT DES PILES Lorsque l’indicateur est affiché à l’écran ACL, il est nécessaire de remplacer les piles. 1. Retirez la vis de la porte du compartiment à piles/fusibles. 2. Remplacez les 2 piles AAA (tenez compte de la polarité). 3. Replacez la porte du compartiment à piles/fusibles et fixez-la solidement à... -
Page 18: Nettoyage
Ne pas mettre l’appareil et ses accessoires au rebut. Ces articles doivent être éliminés conformément aux règlements locaux. Pour de plus amples renseignements, consultez les sites www.epa.gov ou www.erecycle.org. SERVICE À LA CLIENTÈLE KLEIN TOOLS, INC. 450 Bond Street Lincolnshire, IL 60069 1-877-775-5346 customerservice@kleintools.com... -
Page 19: Remarques
REMARQUES... - Page 20 KLEIN TOOLS, INC. 450 Bond Street Lincolnshire, IL 60069 1-877-775-5346 customerservice@kleintools.com www.kleintools.com 1390112 Rev 01/16 F...
