Deutsch
MONTAGE
MONTAGE DES NYLONFADENKOPFS (Abb. 9A-B)
Den oberen Flansch Fim vorgesehenen Nabensitz
einsetzen. Den Arretierungsstift (L) in die vorgesehene
Bohrung (Abb. 9A) oder den Knopf drücken
(G, Abb. 9B) einsetzen und den Nylonfadenkopf (N)
nur von Hand entgegen Uhrzeigersinn festschrauben.
MONTAGE SCHUTZSTANGE (Abb. 10)
B ei Einsatz mit S chneidblatt anstelle des
Nylonfadenkopfes ist die "Schutzstange" zu montieren.
Schutzstange (A) unter der Griffbefestigung (C) durch
die Schrauben (B) befestigen. Versichern Sie Sich, daß
die "schutzstange" auf der Linkseite des Motorsense ist.

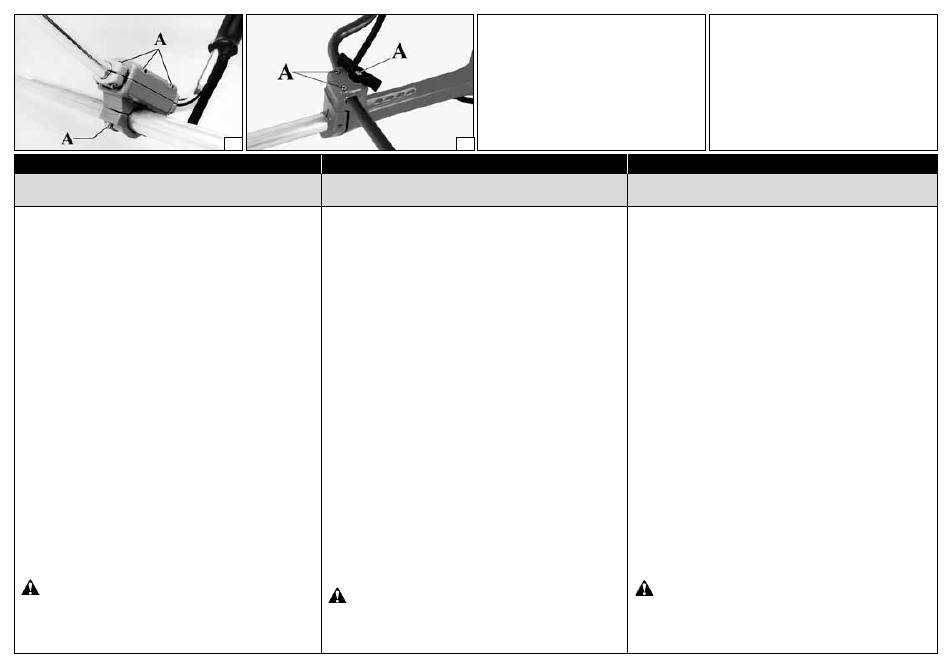

GRIFFMONTAGE (Abb. 11 A-B-C)
Den Griff auf den Schaft montieren und mittels
Schrauben A, Unterlegscheiben und Muttern
gleichmässig und kreuzweise festschrauben. Die
Griffposition ist entsprechend den Ansprüchen des
Bedieners verstellbar.
ACHTUNG: Beachten, daß alle Bauteile sauber
angeschlossen und die Schrauben festgezogen sind.
11B
MONTAJE DEL CABEZAL DE HILOS DE NYLON
(Fig. 9A-B)
Introduzca la arandela superior (F). Ponga el
perno que bloquea el cabezal (L) en el orificio
correspondiente (Fig. 9A) o apretar el pulsante
apropriado (G, Fig. 9B) y atornille el cabezal (N) en
sentido antihorario ajustándolo con la sola fuerza
de las manos.
MONTAJE DE LA BARRA DE SEGURIDAD (Fig. 10)
Cuando se emplea el disco en vez del cabezal de hilos
de nylon, se debe montar la "barra de seguridad". Para
ello coloque la barra (A) por debajo de la fijación de la
empuñadura (C) mediante los tornillos (B). Verificar
che la "barra de seguridad" sea en el lado izquierdo de
la desbrozadora.
MONTAJE DE LA EMPUÑADURA (Fig. 11 A-B-C)
Monte la empuñadura en el eje de transmisión y fijela
mediante los tornillos (A), las arandelas y las tuercas.
La posición de la empuñadura es regulable en función
de las exigencias del operador.
ATENCIÓN: Asegúrese que todos los
componentes se encuentren bien conectados y los
tornillos apretados.
11C
Español
MONTAJE
Nederlands
MONTAGE
MONTAGE VAN DE NYLON DRAADKOP (Fig. 9A-B)
Monteer de bovenring (F) op hun plaats op de transmissie.
Plaats de blokkeerpen (L) in het gat (Fig. 9A) of druk op
de hiervoor bestemde drukknop (G, Fig. 9B) en schroef
de draadkop (N) handvast tegen de wijzers van de klok in.
MONTAGE VEILIGHEIDSBARRIERE (Fig. 10)
Wanneer er een schijf wordt gebruikt in plaats van de
kop met nylondraden moet de "veiligheidsbarrière"
worden gemonteerd. Bevestig de barrière (A) onder
de aansluiting van de handgreep (C) met behlup van
de schroeven (B), waarbij u erop moet letten of de
"veiligheidsbarrière" wel aan de linkerzijde van de
bosmaaier zit.
MONTAGE VAN DE HANDGREEP (Fig. 11 A-B-C)
Plaats de handgreep op de steel en vergrendel deze
door schroeven (A), ringen en moeren gelijkmatig en
kruiselings vast te draaien. De handgreep positie is
berekend op normaal gebruiksgemak van de gebruiker.
LET OP: Controleer of alle componenten goed
gemonteerd zijn en dat alle schroeven goed
vastgedraaid zijn.
